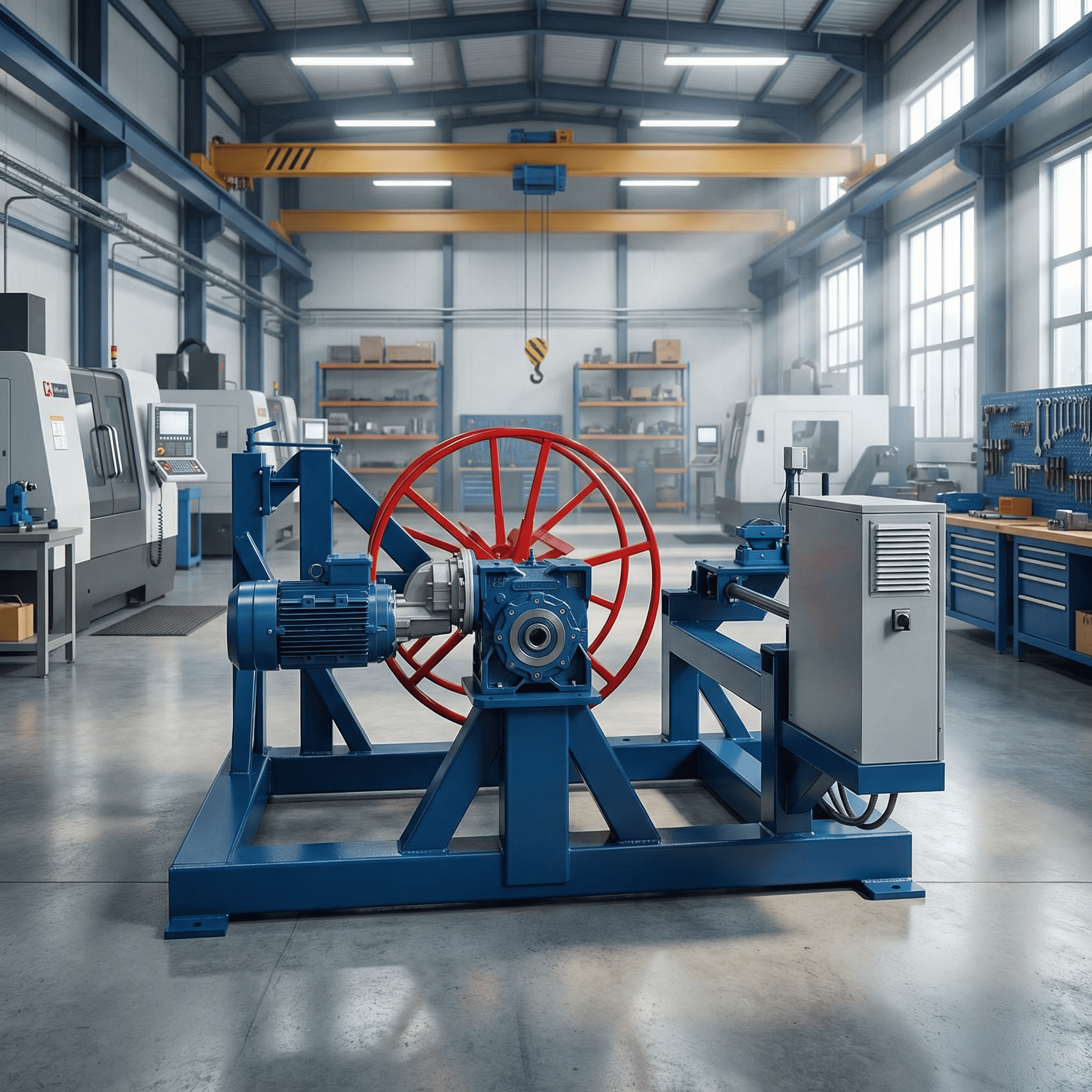

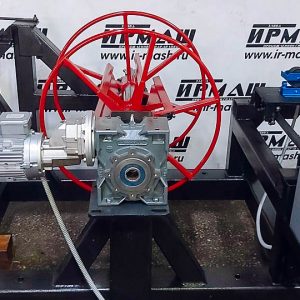

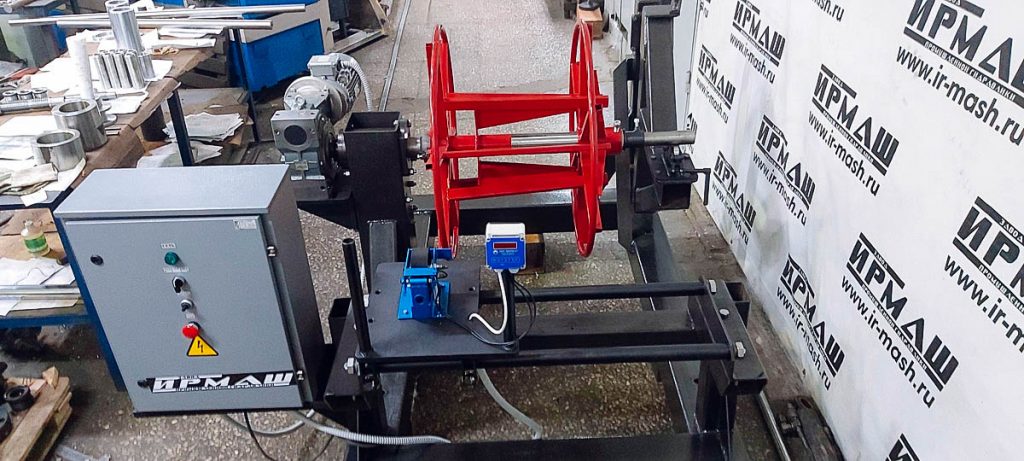

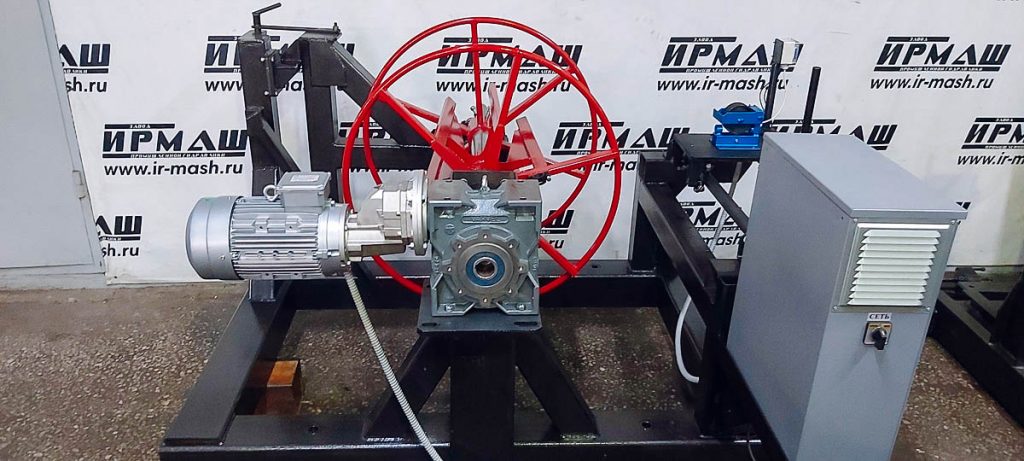

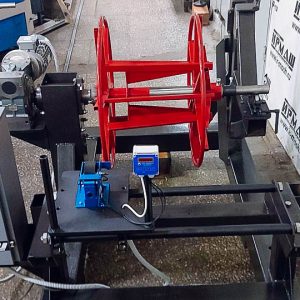

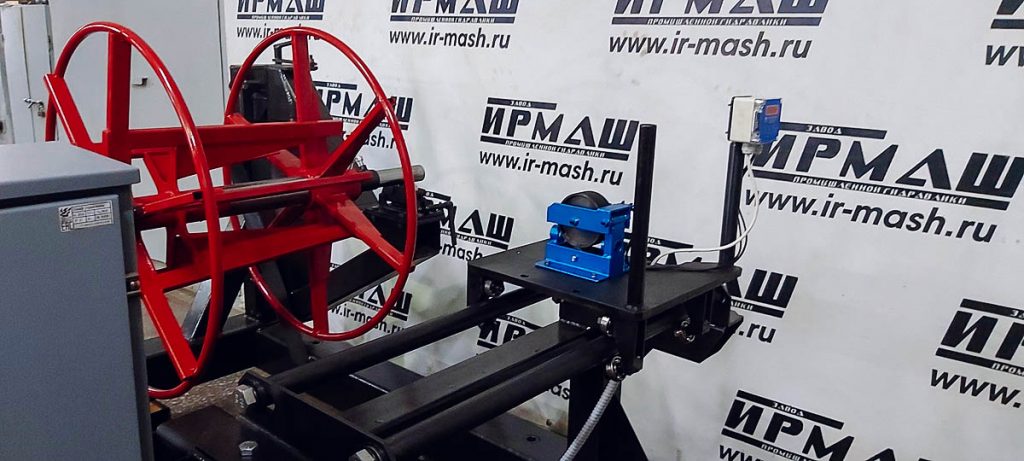

Модуль предназначен для перемотки стального каната, с возможностью формирования бухт на технологический складной барабан. При помощи складного технологического барабана, удобно формировать и снимать бухты стального каната общим весом 350 кг.

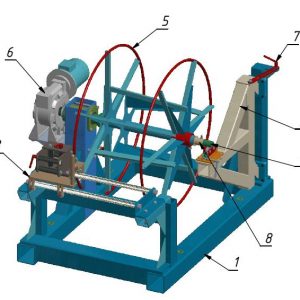

Основными составными частями приемного устройства являются:
- станина (1);
- подставка вала (2);
- канатоукладчик ручной (3);
- вал в сборе с подшипниками (4);
- приемный барабан (5) (комплект из 2 шт.);

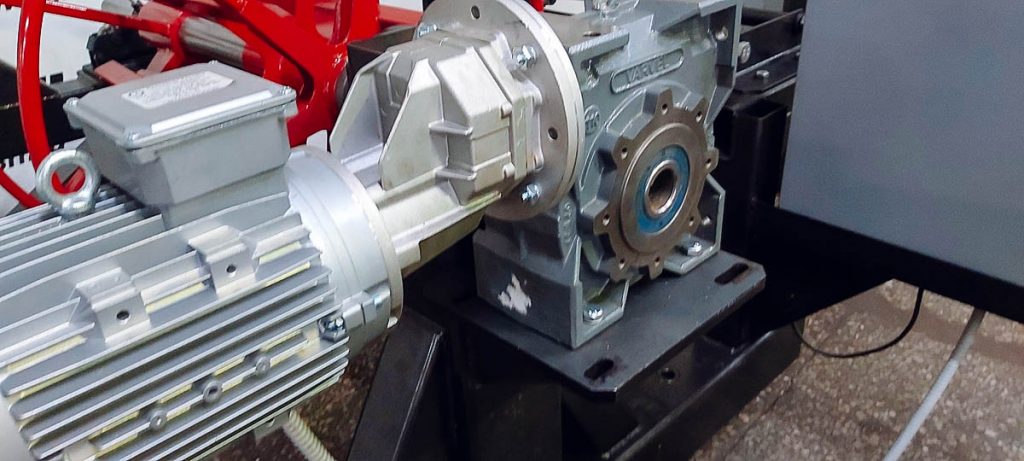

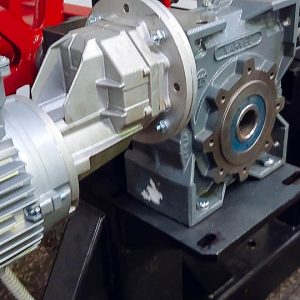

- мотор редуктор (6);
- зажим (7) фиксации поворотной подставки вала (2);

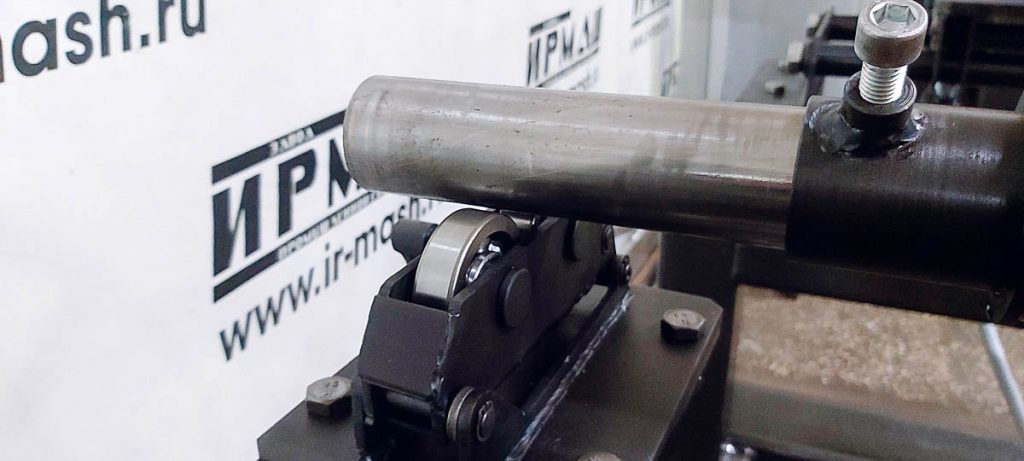

- втулка упорная (8) для фиксации приемного барабана на валу привода.
Диаметр намотки внутренний на малом приемном барабане, мм
400
Диаметр намотки внутренний на большом приемном барабане, мм
600
Диаметры канатов, мм
от 6 до 32
Грузоподъемность, т
1,5

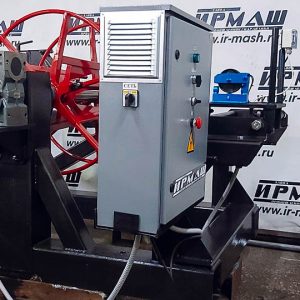

Электропривод
частотный регулируемый
Напряжение питающей сети, В
3-х фазное 380
Мощность электропривода потребляемая, кВт
не более 3,0
Частота вращения приёмного барабана, об/мин
3-10
Тип канатоукладчика
ручной
Длина рабочего хода укладчика, мм
не более 600
Габариты, ДхШхВ, мм
2050х1550х1450(с большим приемным барабаном)
Масса, кг
750
