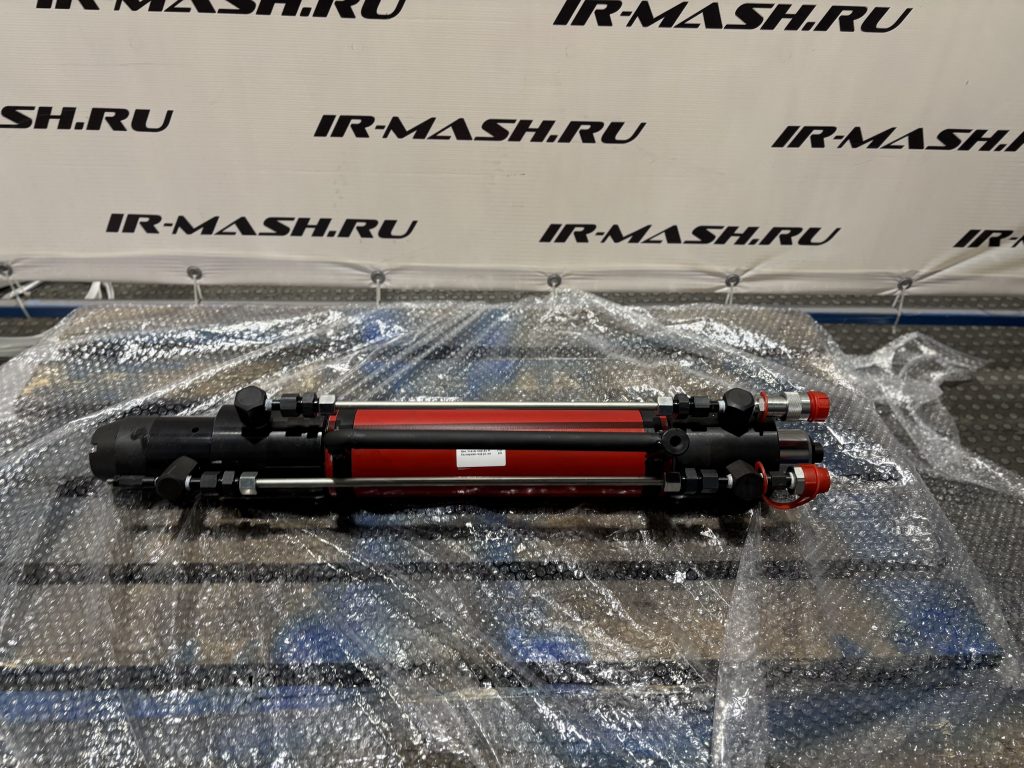

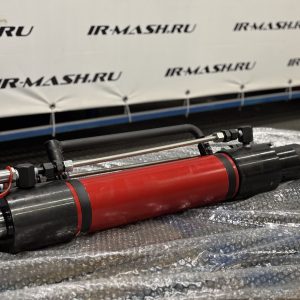

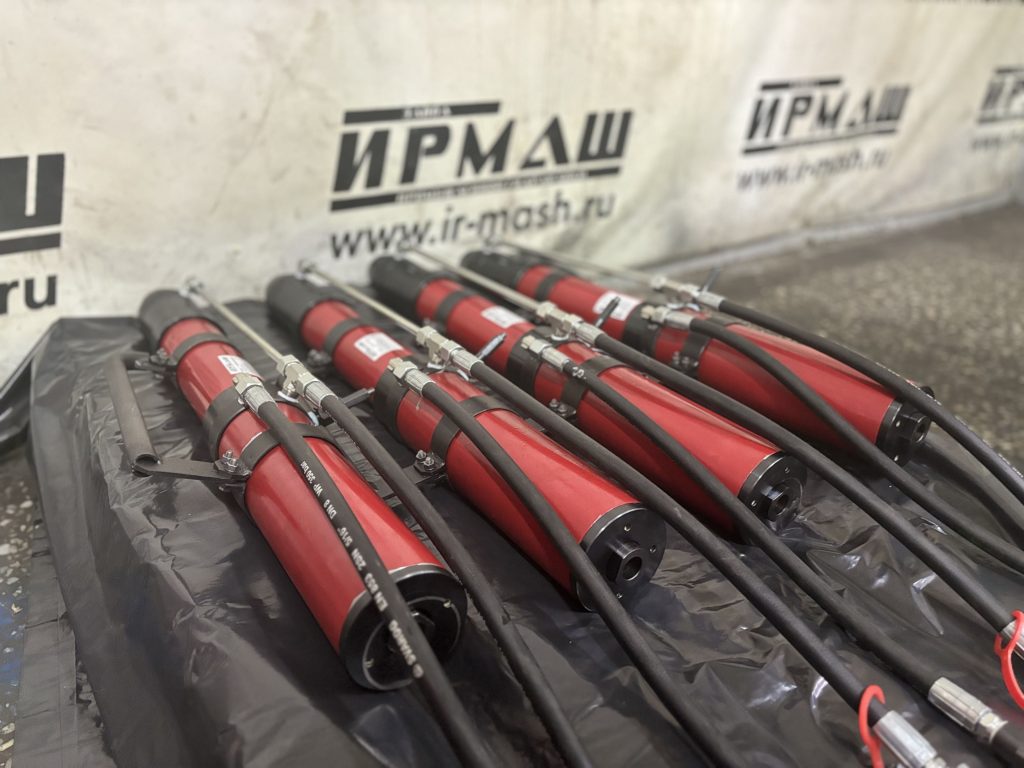

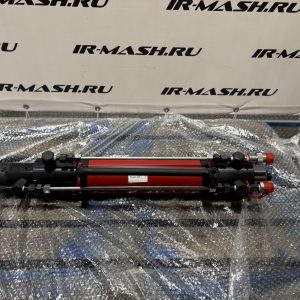

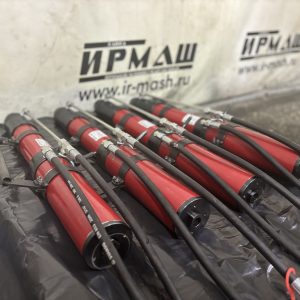

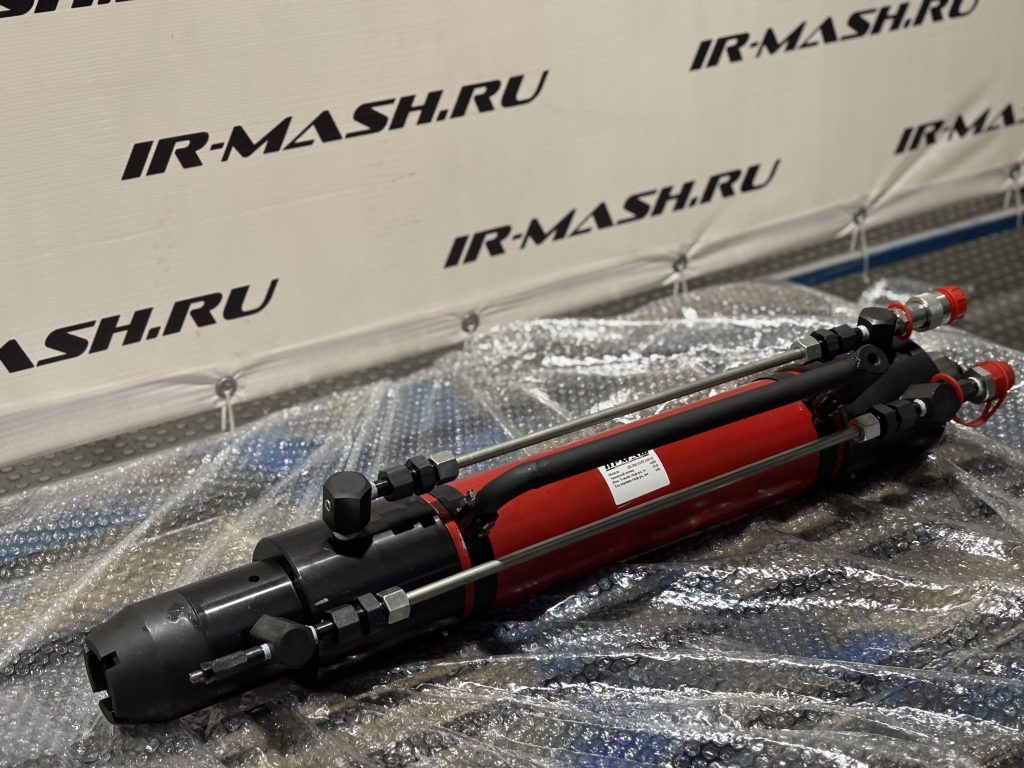

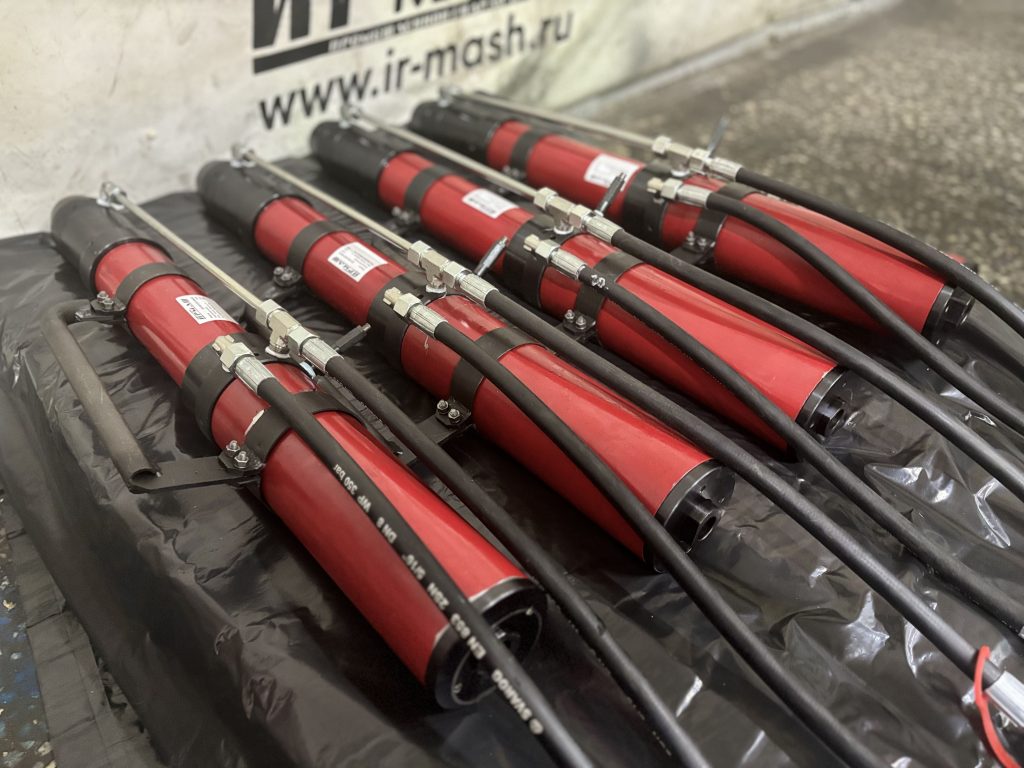

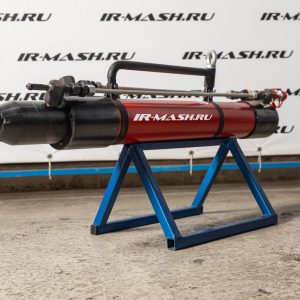

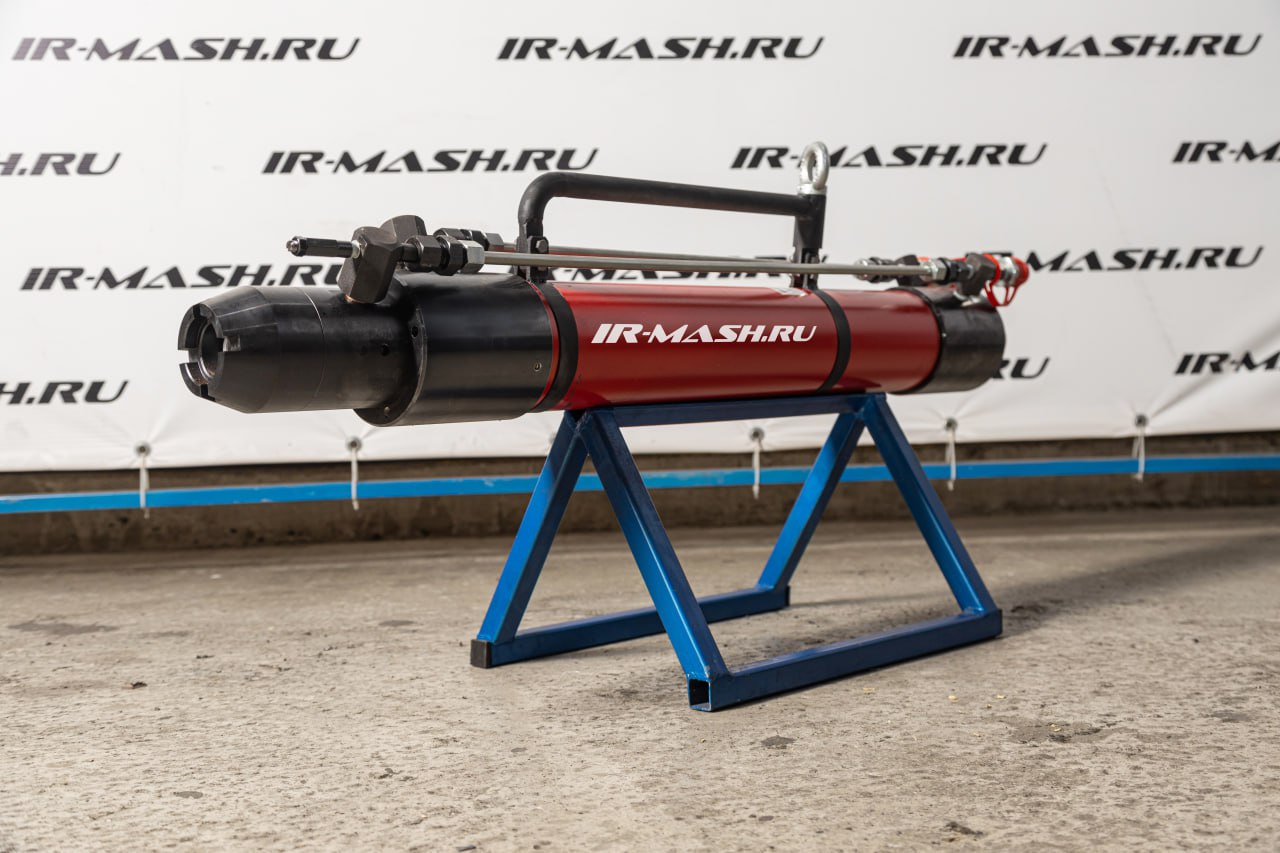

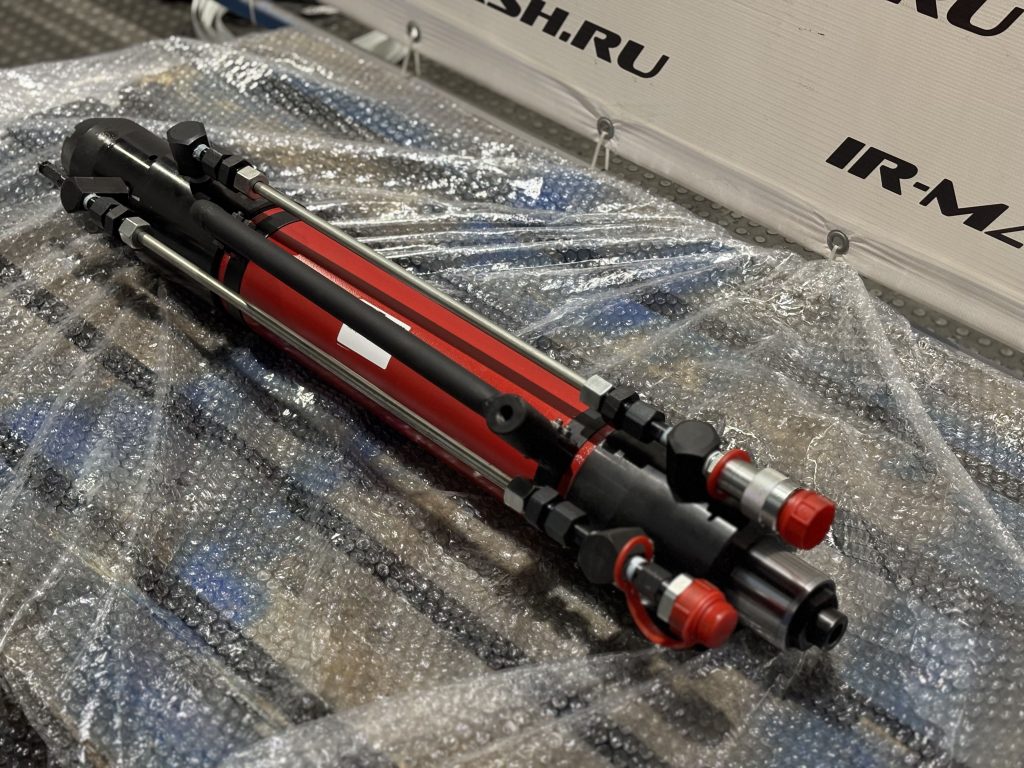

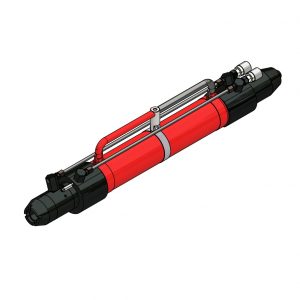

Домкраты-натяжители арматурного каната однопрядевые, серия «BAIKAL»

Описание
Технические характеристики
Усилие, т.с. Ход штока, мм Масса, кг Длина свободного отрезка каната/арматуры L, мм H, мм D, мм
10 200 32 650 726 171 80
500 42 950 1026
15 200 36 650 726 181 85
300 39,6 750 826
500 46,6 950 1026
25 200 43,4 620 695 203,5 110
300 49,1 720 795
400 55,1 820 895
500 60,9 920 1095
600 66,7 1020 1195
30 200 43,5 620 695 206 115
500 61,4 920 795

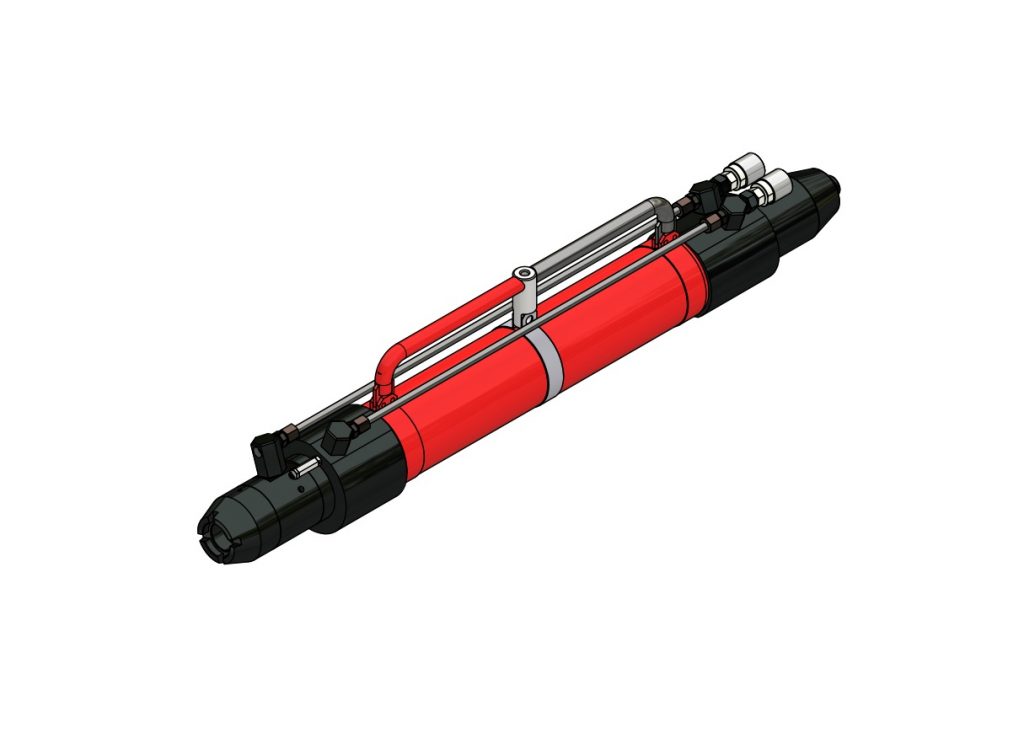

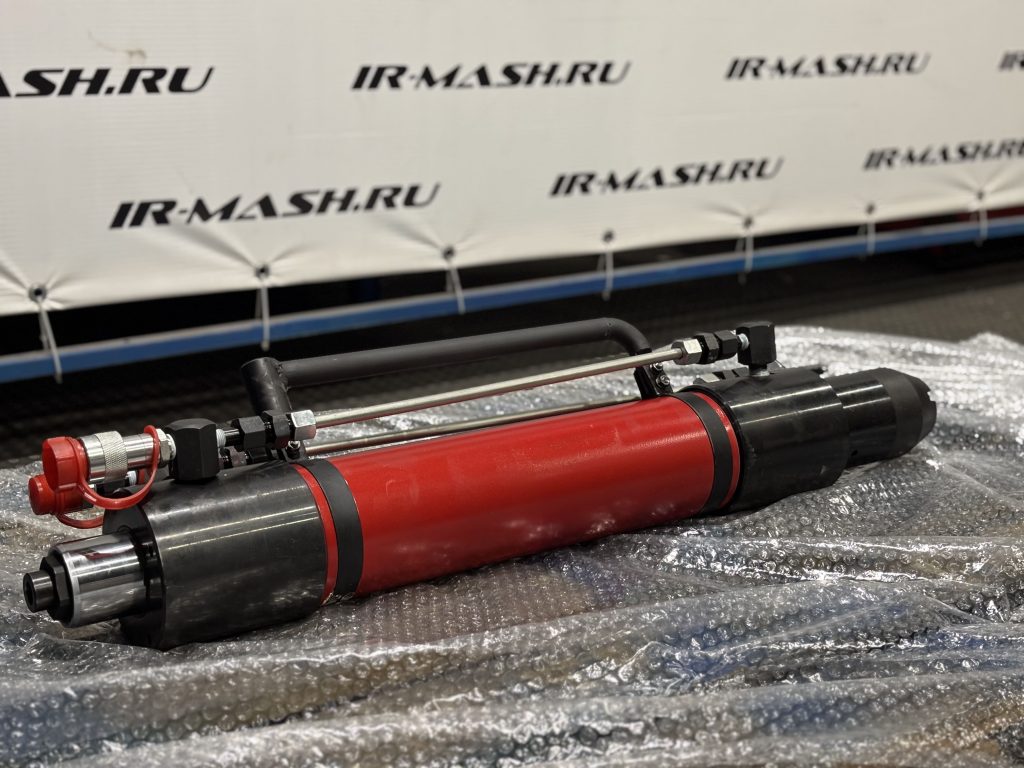

Домкрат-натяжитель выполнен как гидродомкрат с полым штоком с гидравлическим возвратом поршня с фронтальным расположением 3-х-лепестковой цанги для захвата каната при натяжении, исключено раскручивание каната в момент нагружения и не нужно пропускать канат с выходом за длину натяжителя. Домкрат оснащен предохранительным клапаном.

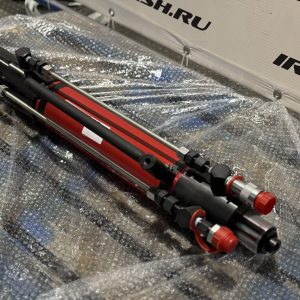

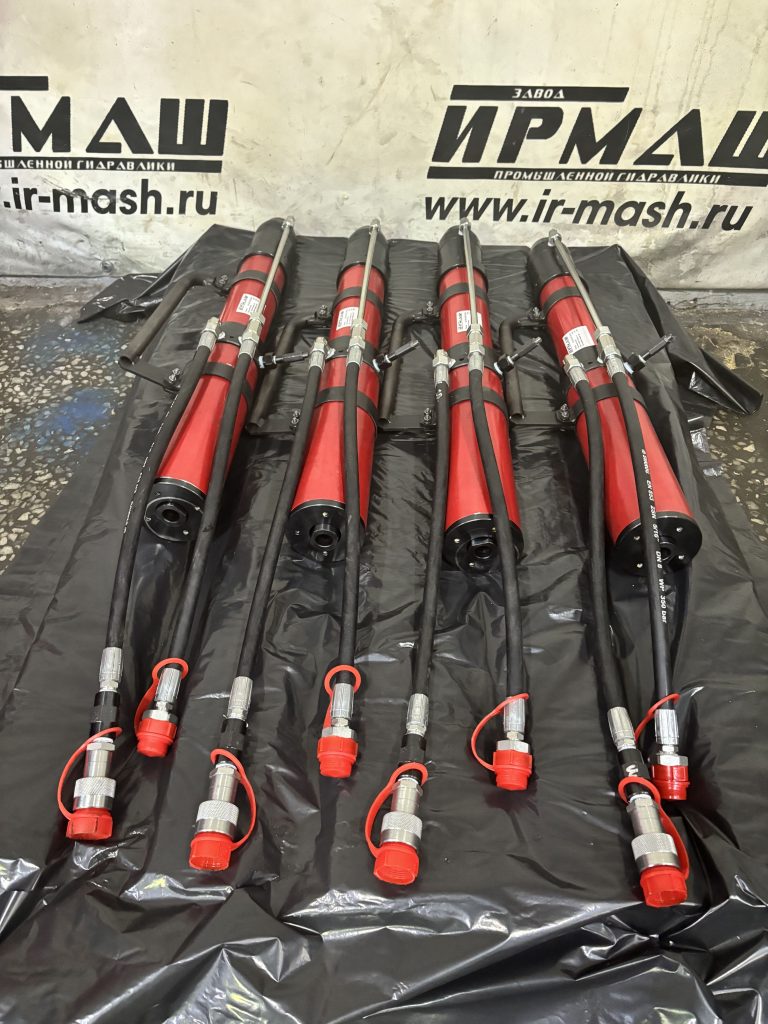

Для подключения к насосной станции посредством рукавов высокого давления требуемой длины, натяжитель снабжён двумя рукавами длиной по 500 мм, укомплектованных полумуфтами БРСД, к напорному рукаву, БРСН, на сливе.

Для комплектации домкрата-натяжителя РВД применить:

  • для напорной линии РВДИ5000К с полумуфтой БРСН004;
  • для сливной линии КСл5000, комплект сливной из РВД5000К с штуцер-муфтой и полумуфтой БРСД004.

Модель ДП-НК1525Г200/1ЕМ – домкрат-натяжитель арматурного каната, оснащен удлиненным упором, L-170 мм, диаметр упора мин. 54 мм, удлиненным поршнем поджима для выполнения работ при близко расположенных анкерах.

Работы по натяжению арматурных канатов однопрядевым домкратом-натяжителем выполняются управлением с дистанционного пульта насосной станции НЭЭ-2,0И10Т1 для домкратов с рабочим объемом до 0,73 л. включительно; НЭЭ-3,0И40Т1 для домкратов с рабочим объемом более 0,73 л.

При заказе домкрата необходимо указать диаметр напрягаемого каната.
Технические характеристики домкрата-натяжителя
арматурного каната однопрядевого

Примечание:

  • Заказывать, как ЗИП, в базовом варианте для применения с канатом диаметром 12,5 мм. 3-х-лепестковый клин К- 34/12,5; для каната диаметром 15,2 мм клин К-34/15,2; для каната 15,7мм клин К-34/15,7; для каната 18мм клин К-42/18.
  • В процессе эксплуатации домкратов-натяжителей требуется ежедневная чистка цанговых зажимов и смазка специальным составом на основе дисульфида молибдена типа Lubricant 350.



Номинальное давление, МПа
от 45 до 70
Номинальное усилие, max, тс
от 15 до 40
Ход поршня, мм
от 150 до 450
