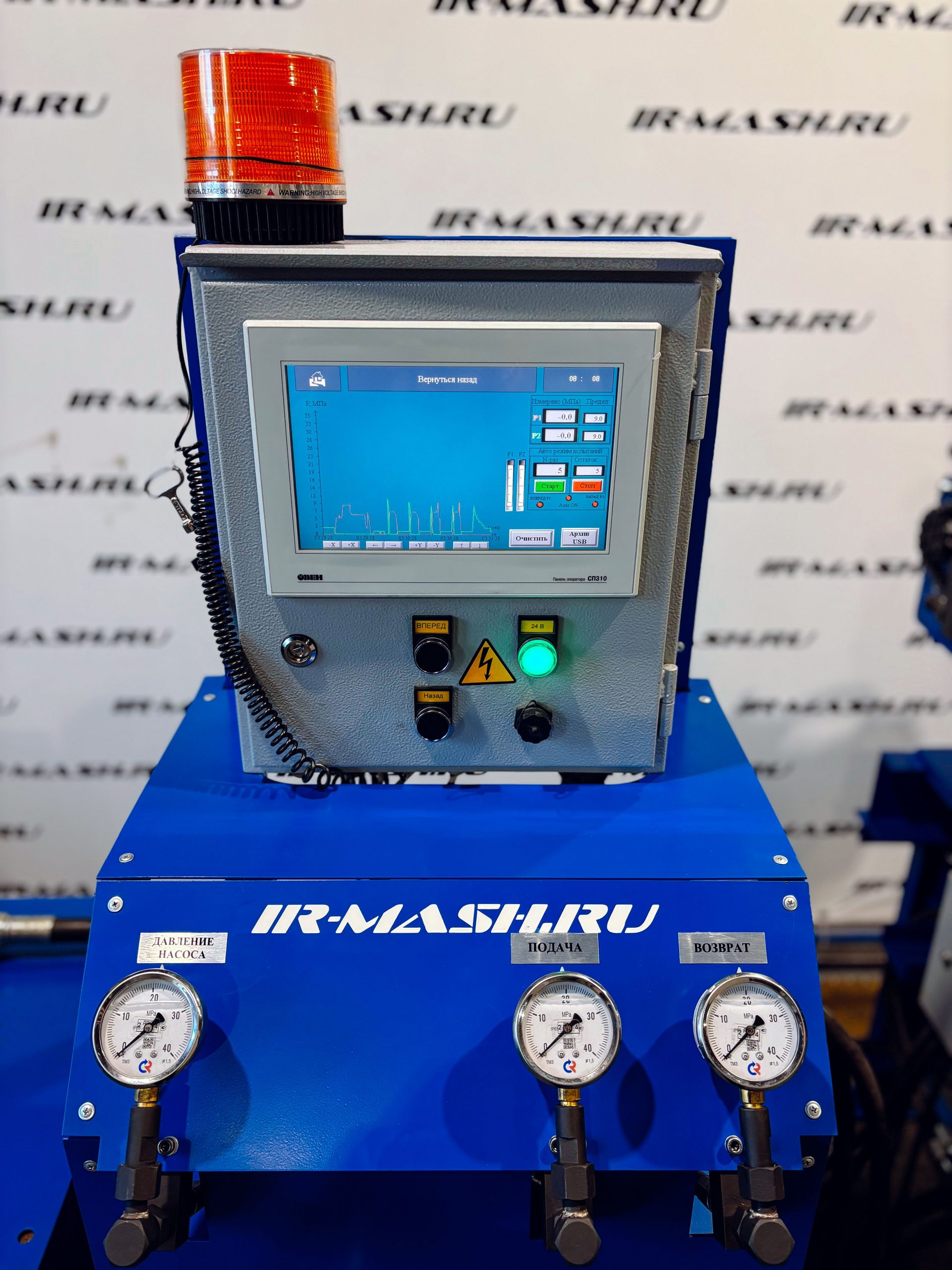

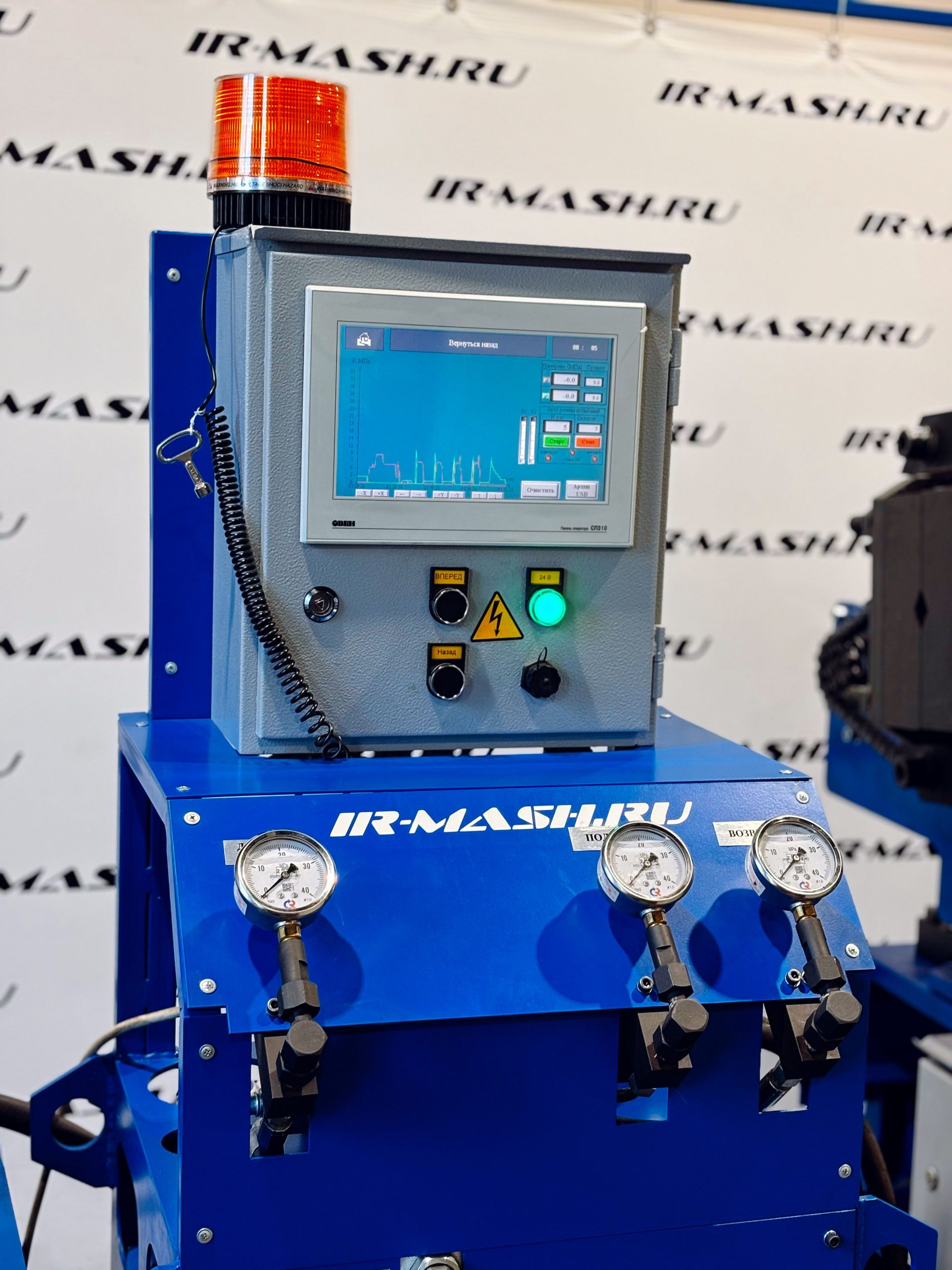

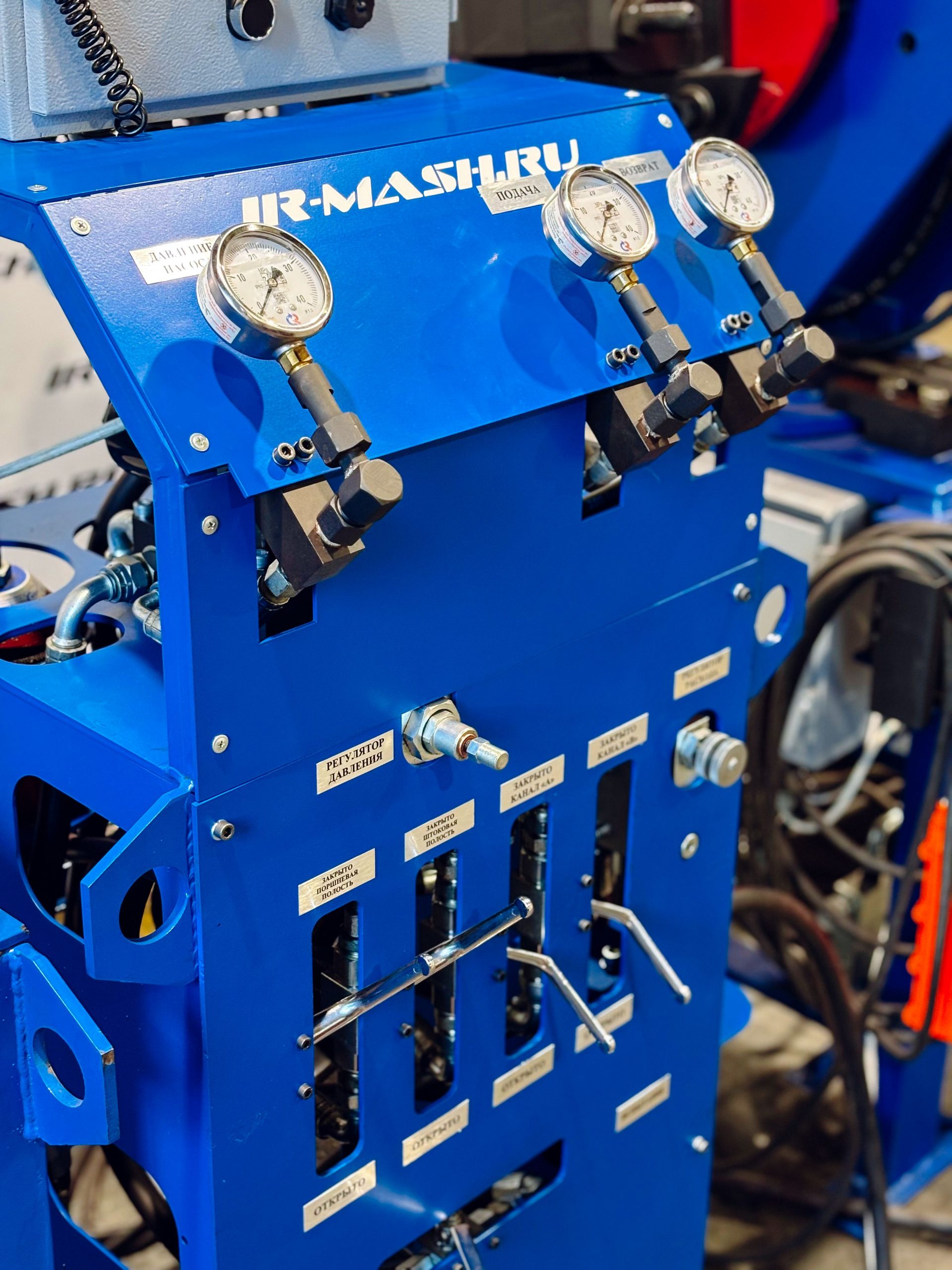

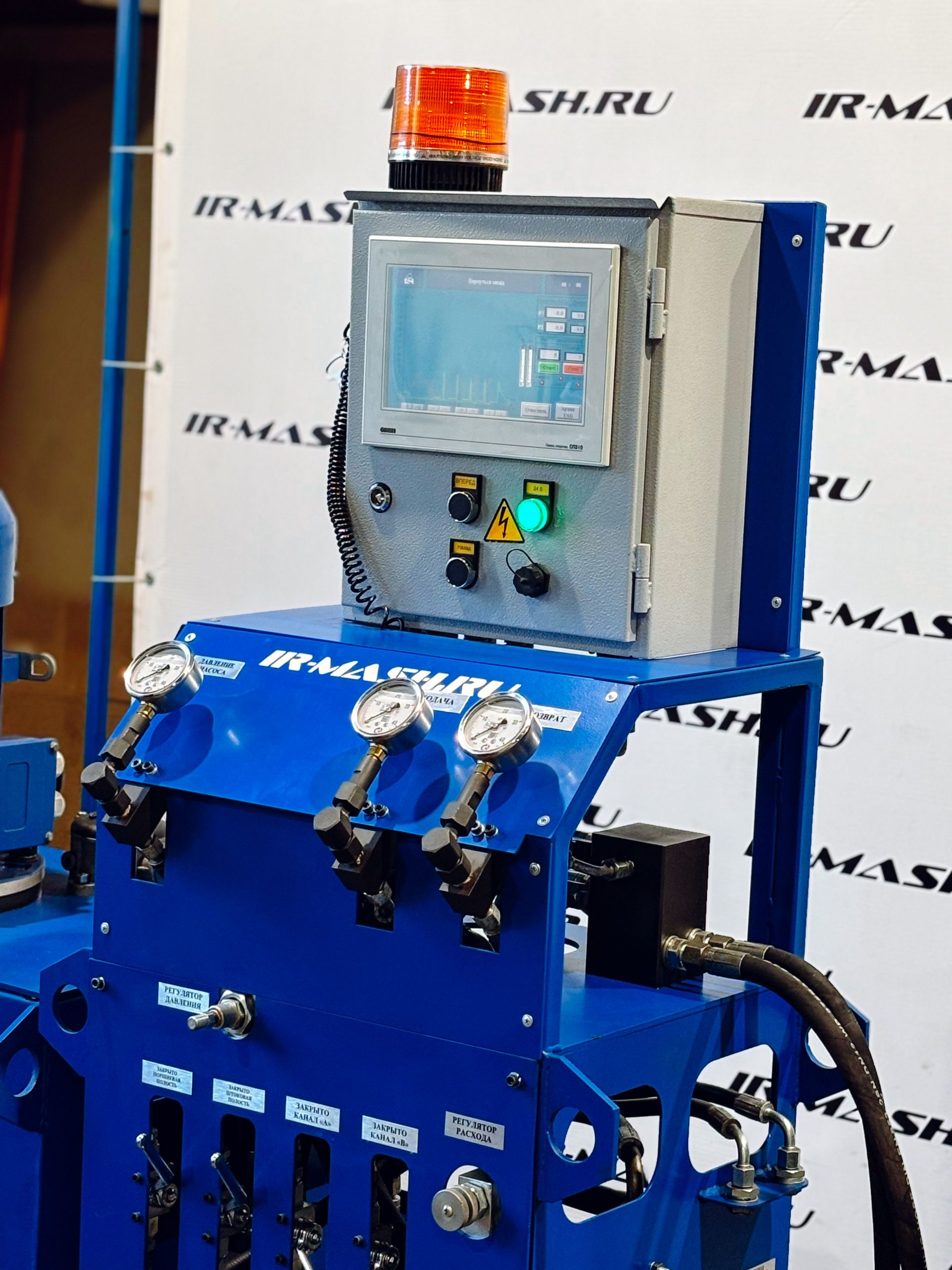

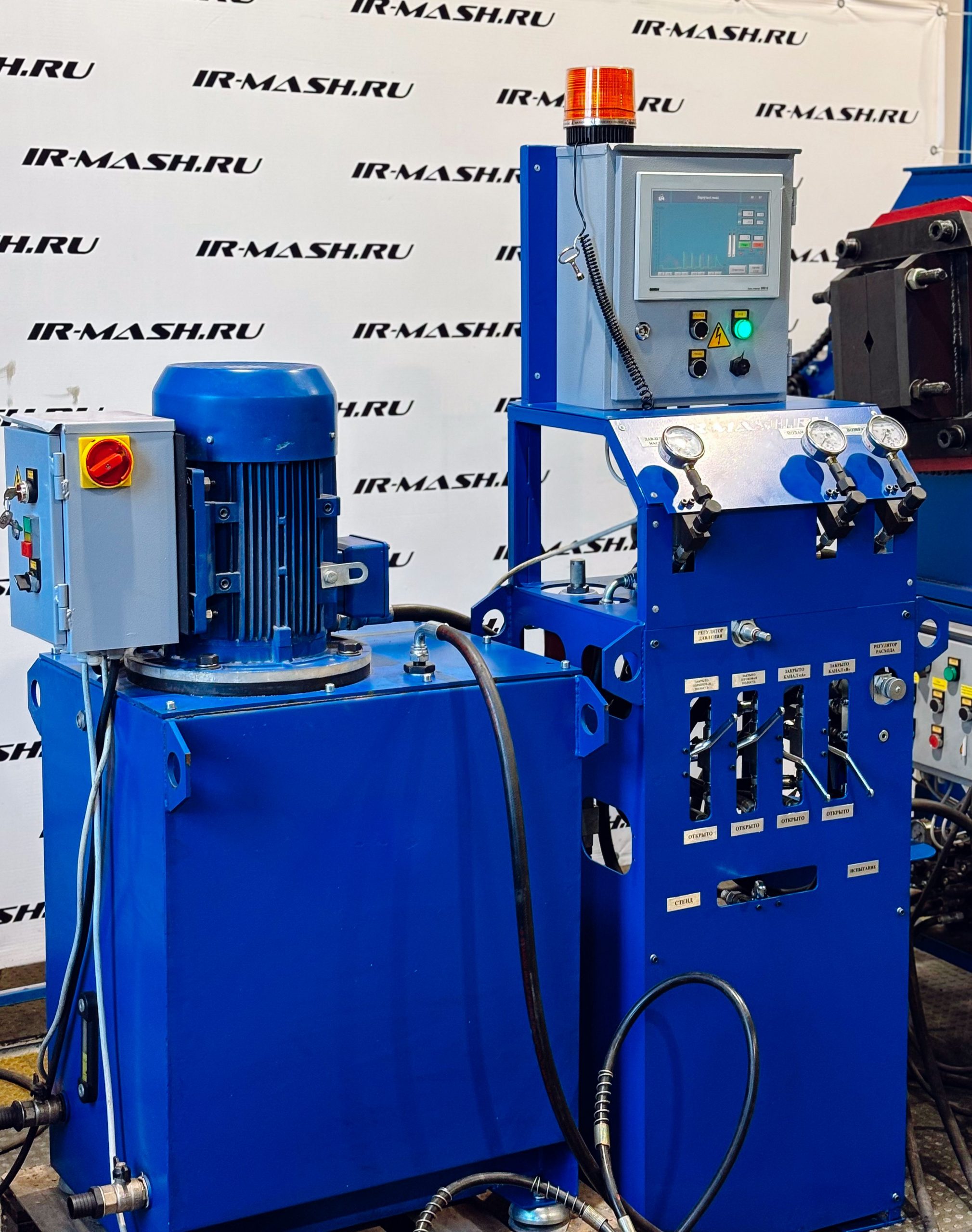

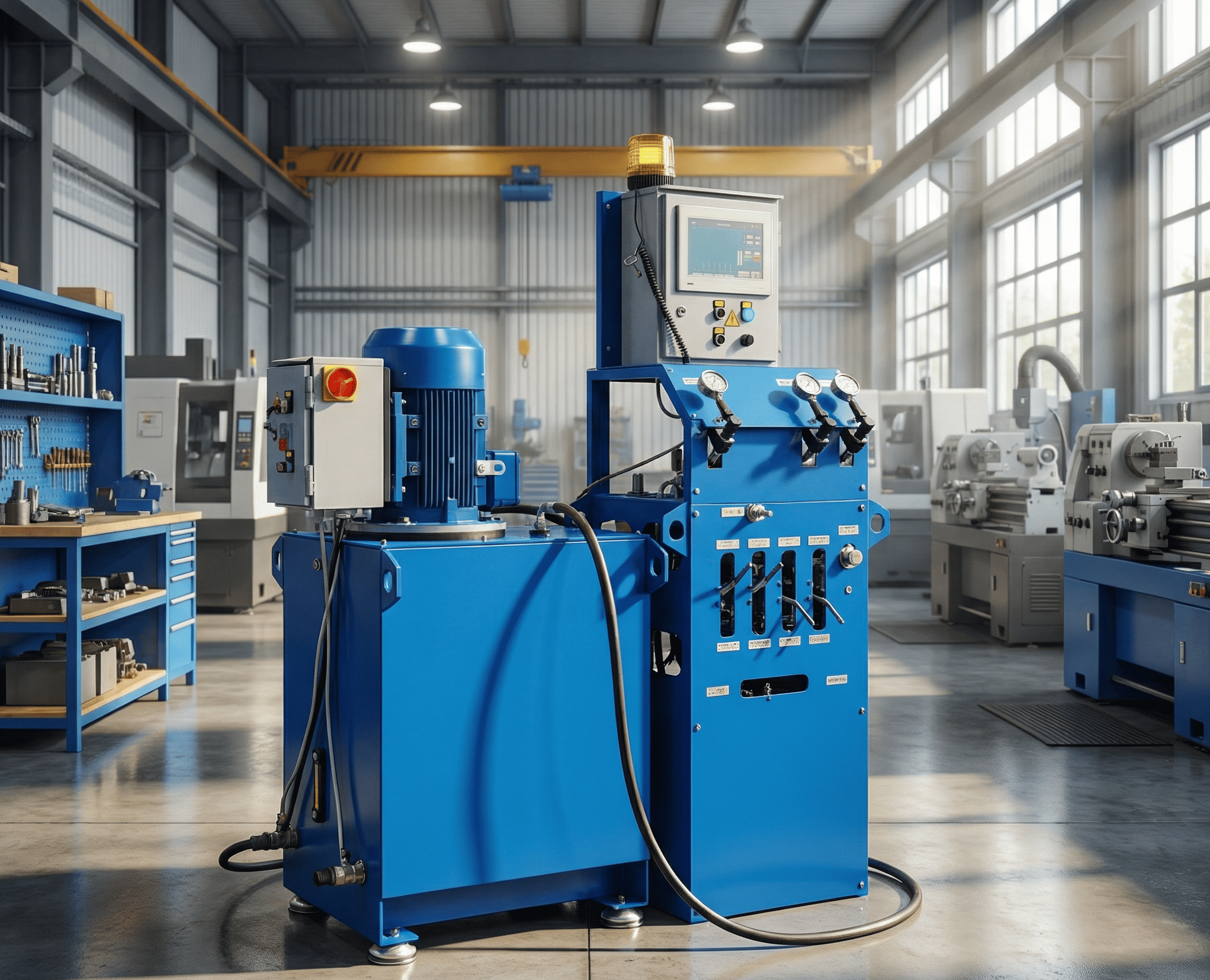

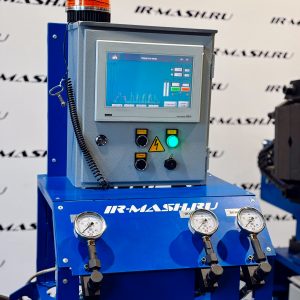

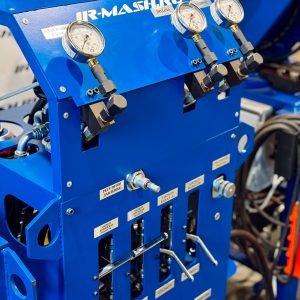

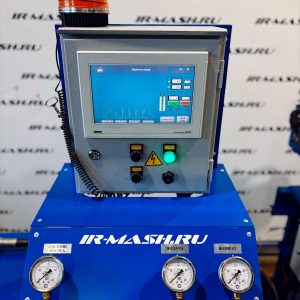

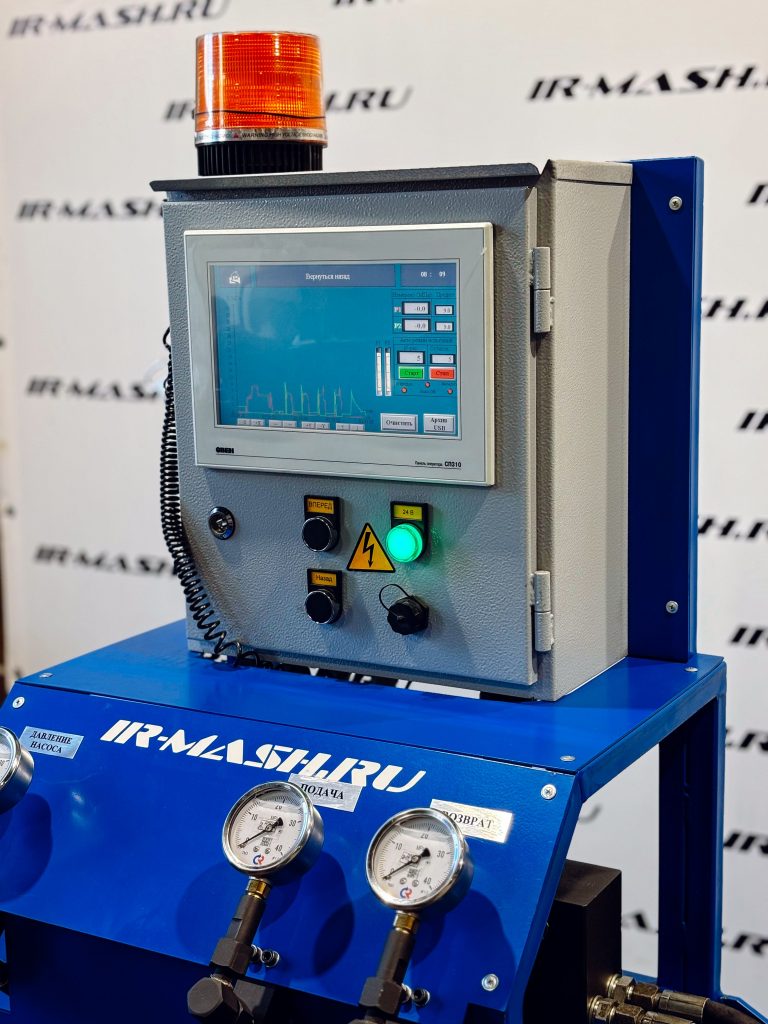

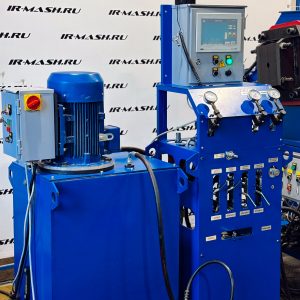

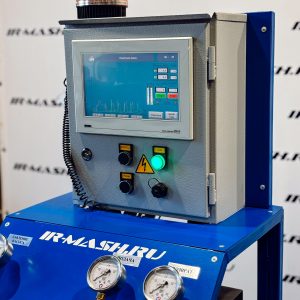

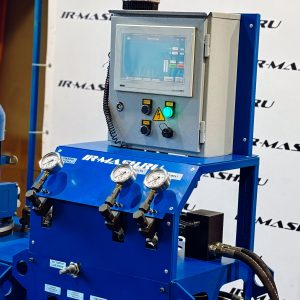

Описание и устройство изделия «Стенд для испытаний гидроцилиндров (СИГ-1ПО)»
| Параметры | СИГ-1 | СИГ-1ПО | СИГ-2 | СИГ-2ПО |
| Подача ГЖ, л/мин | 67 | 67 | 67 | 67 |
| Объем бака, л | 280 | 280 | 600 | 600 |
| Манометр напорный | Контроль настройки | Контроль настройки | Контроль настройки | Контроль настройки |
| Рукав высокого давления 3м | 2шт | 2шт | 2шт | 2шт |
| Максимальное давление насосной станции, МПа | 32 | 32 | 32 | 32 |
| Трёхпозиционный гидрораспределитель с электромагнитным управлением | Управление потоком гидрожидкости | Управление потоком гидрожидкости | Управление потоком гидрожидкости | Управление потоком гидрожидкости |
Стенд для испытания гидроцилиндров предназначен для предварительного испытания гидравлических цилиндров на герметичность и работоспособность после проведённого ремонта перед монтажом на технику или оборудование
Назначение стенда СИГ
Испытание гидроцилиндров без нагрузки
- Опрессовка в крайних положениях штока;
- Определение давления страгивания и холостого хода;
- Проверка наружных уплотнений;
- Проверка перетечек (из полости в полость);
- Проверка на герметичность ГЦ.
