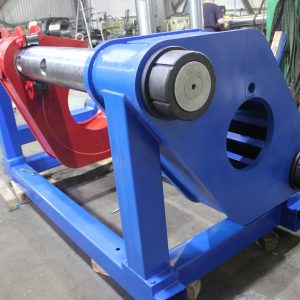

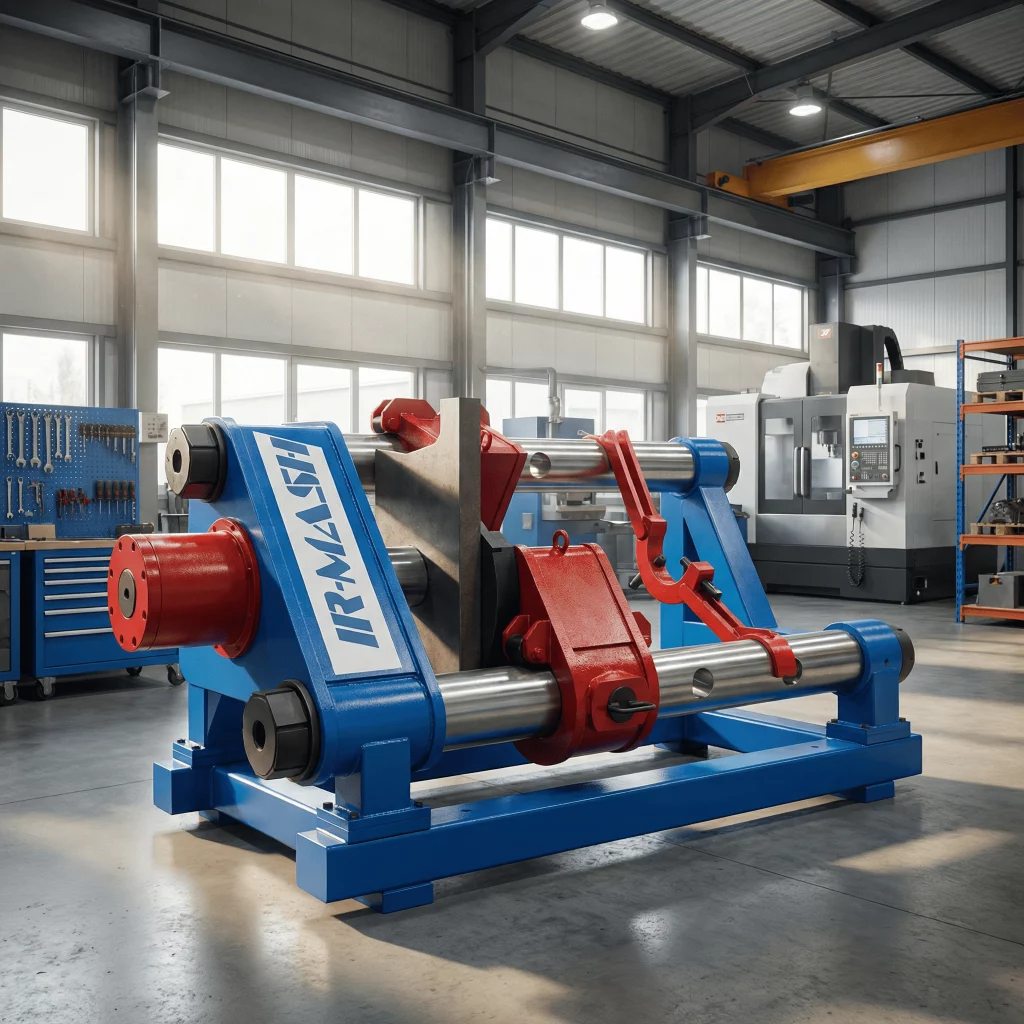

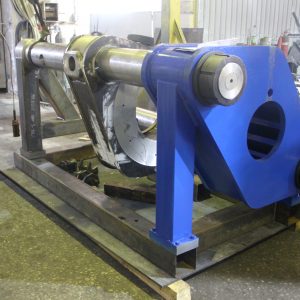

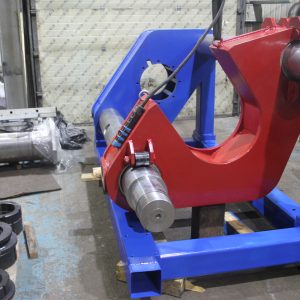

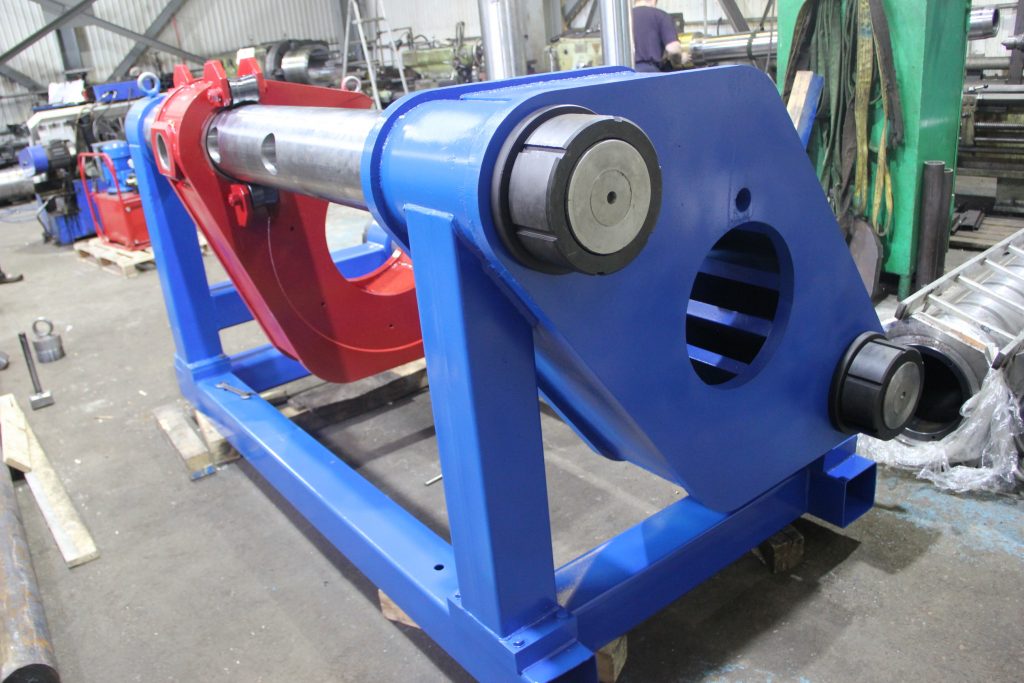

Пресс гидравлический горизонтальный 400 тонн (ППК400Г)

Запросить цену

Технические характеристики

  • Номинальное усилие, тс
    400
  • Номинальное давление, МПа
    70
  • Ход штока цилиндра, мм
    500
  • Модель цилиндра
    ДГ400Г500
  • Модель насоса
    НЭЭ-5,0И63Т1-Н
  • Рабочая жидкость
    ВМГЗ ТУ 38.101479, МГЕ-10АОСТ3801281
  • Диапазон температур окружающей среды, ºС
    от -10 до +40
  • Наибольший диаметр детали опираемый в траверсу, мм
    800
  • Наибольший диаметр детали прохождения траверсы, мм
    430
  • Диаметр вала опираемый на люнет, мм
    50…430
  • Габариты, ДхШхВ, мм
    2974x1585x1406
  • Масса, кг
    4851

Описание и устройство изделия «Пресс гидравлический горизонтальный 400 тонн (ППК400Г)»

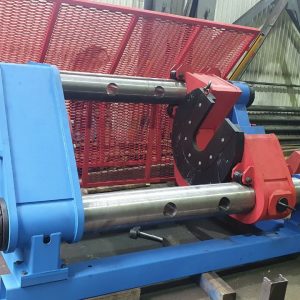

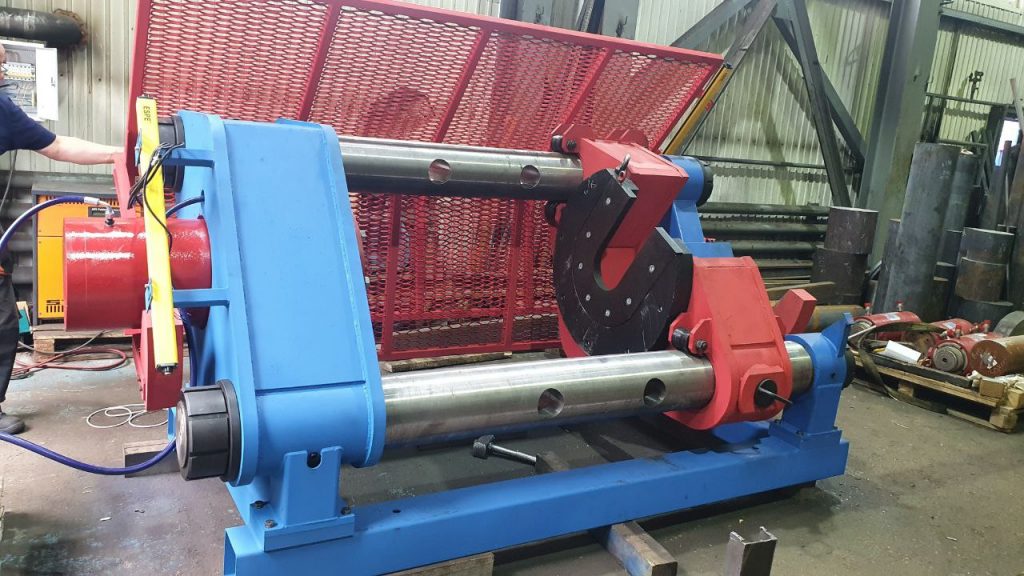

Пресс гидравлический горизонтальный ППК400Г предназначен для монтажа/демонтажа деталей посаженных на валы (диаметры валов 50-400мм), рихтовочных, гибочных, и других работ в производственных цехах.

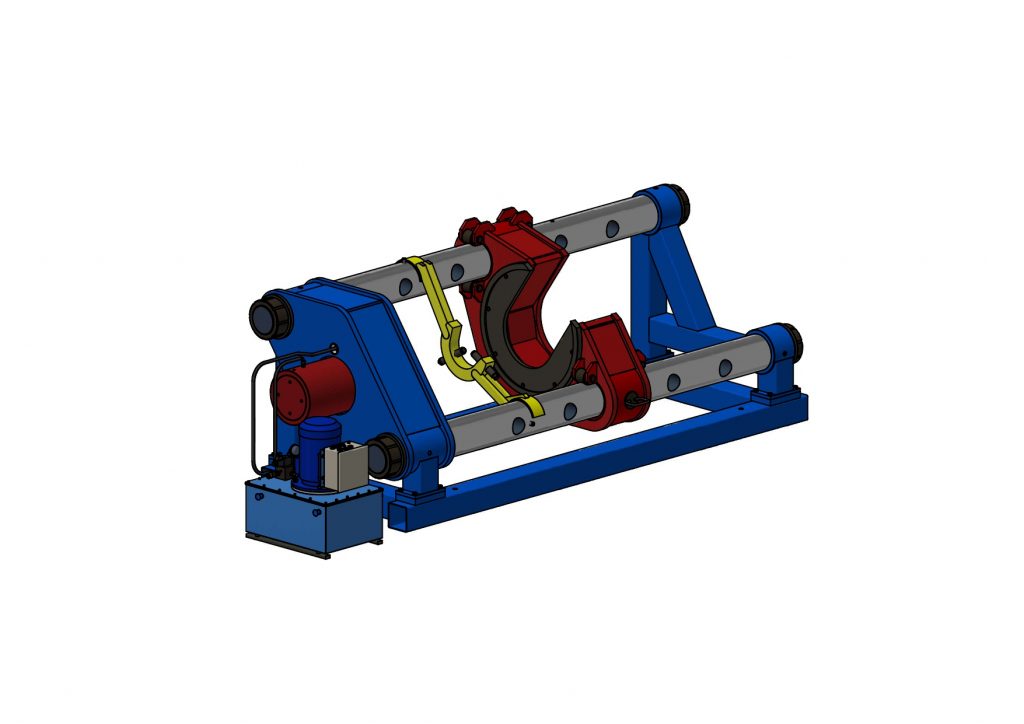

Основными частями пресса являются:

  • рама (1)

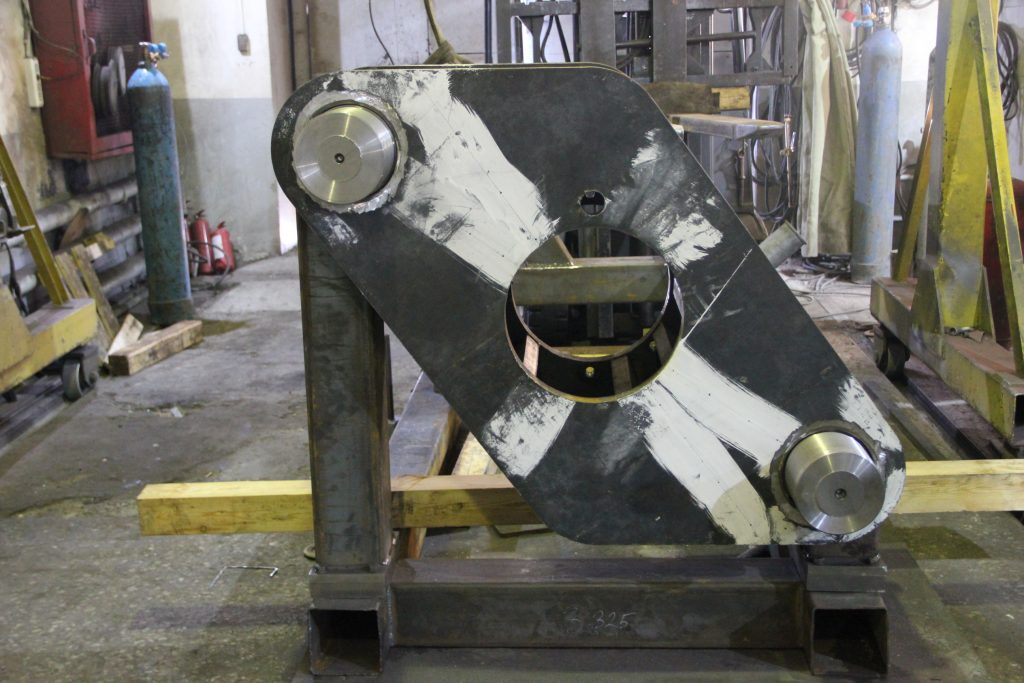

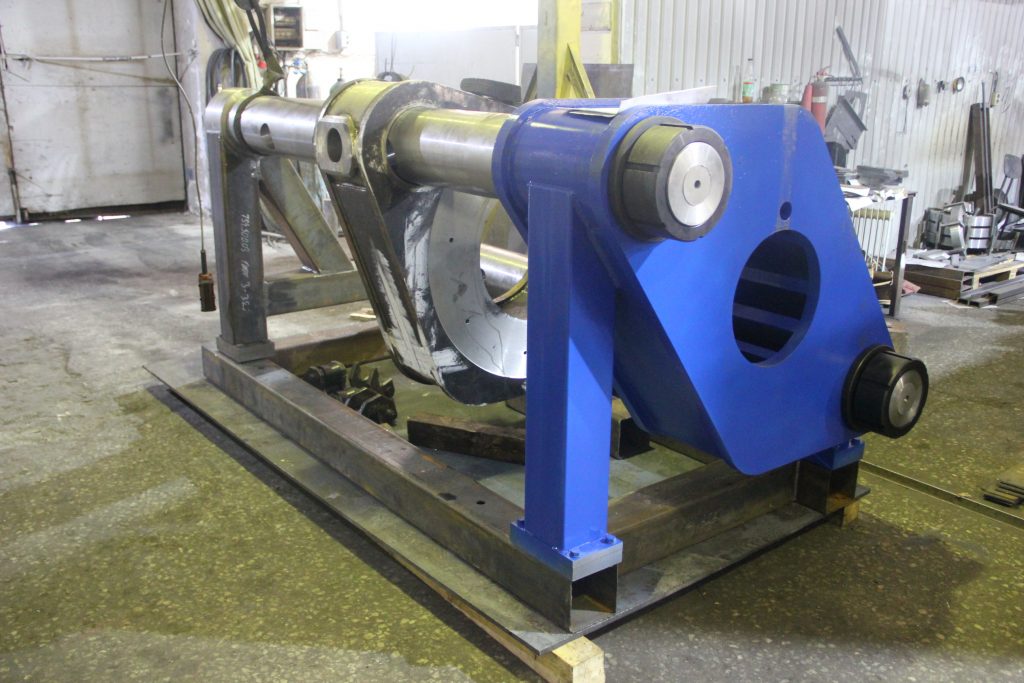

  • стойка передняя (2) и стойка задняя (3) закрепленные на раме и соединенные между собой колоннами (5)

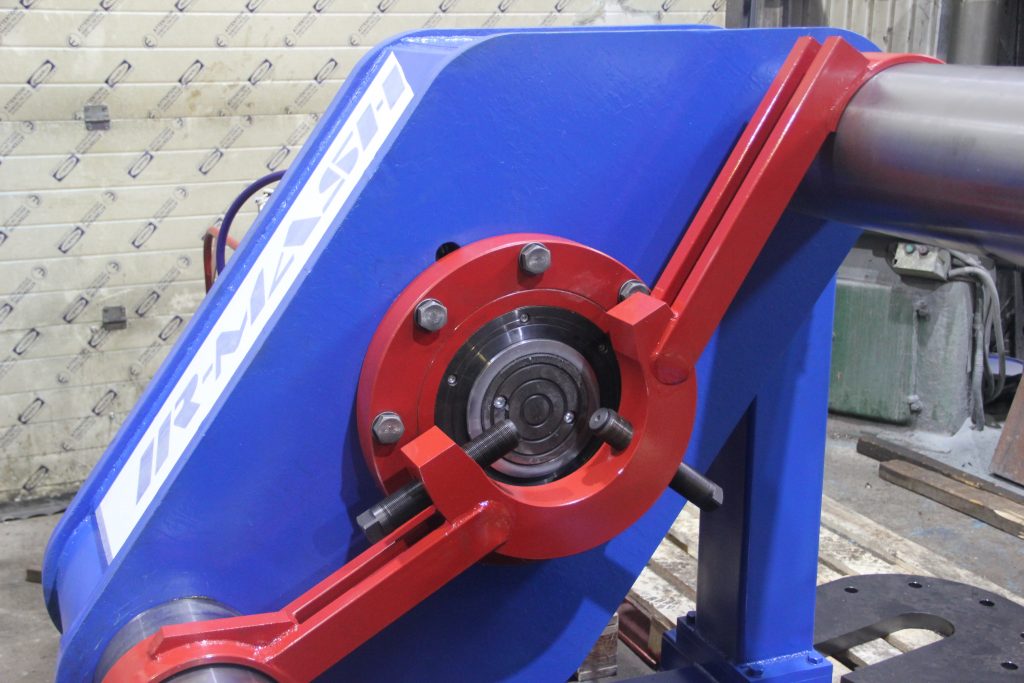

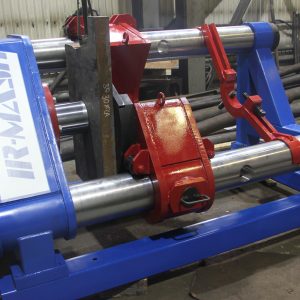

  • траверса (4) установлена на колонны, перемещается на роликах (11) и фиксируется в трех положениях
    при помощи пальцев (9)

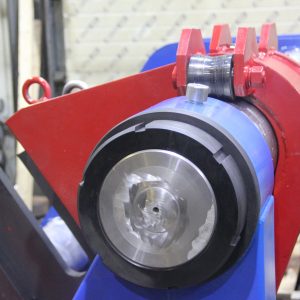

  • цилиндр (6) закреплен в передней стойке (2)

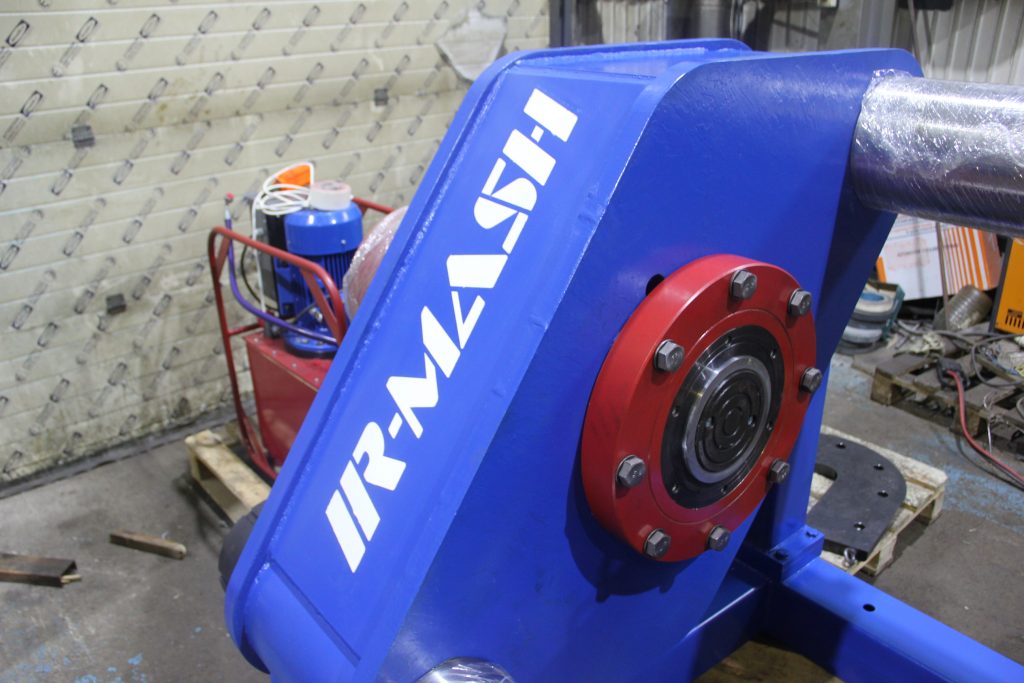

Перемещение штока цилиндра (6) осуществляется за счёт усилия, возникающего при подаче
гидравлической жидкости в поршневую полость цилиндра по рукавам высокого давления
(10) из насосной станции (7). Возврат штока домкрата в исходное положение происходит
за счёт усилия, возникающего при подаче гидравлической жидкости в штоковую полость
цилиндра. Для поддержания и центрирования валов пресс комплектуется съемным
люнетом (8). По согласованию сторон пресс комплектуется опорными плитами (12),
которые крепятся на траверсе при помощи винтов с резьбой М16.
