Назначение
Установка предназначена для сборки и разборки эластомерного поглощающего аппарата автосцепки железнодорожного вагона (полувагона) для последующего осмотра и ремонта.

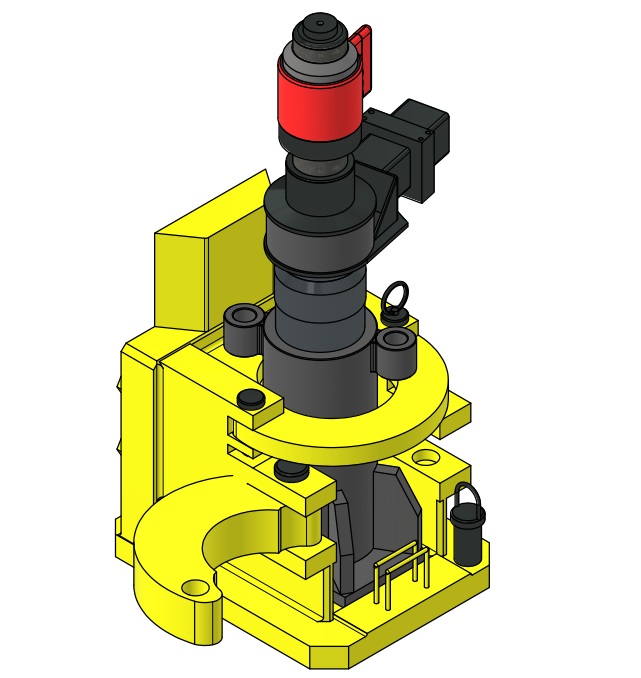

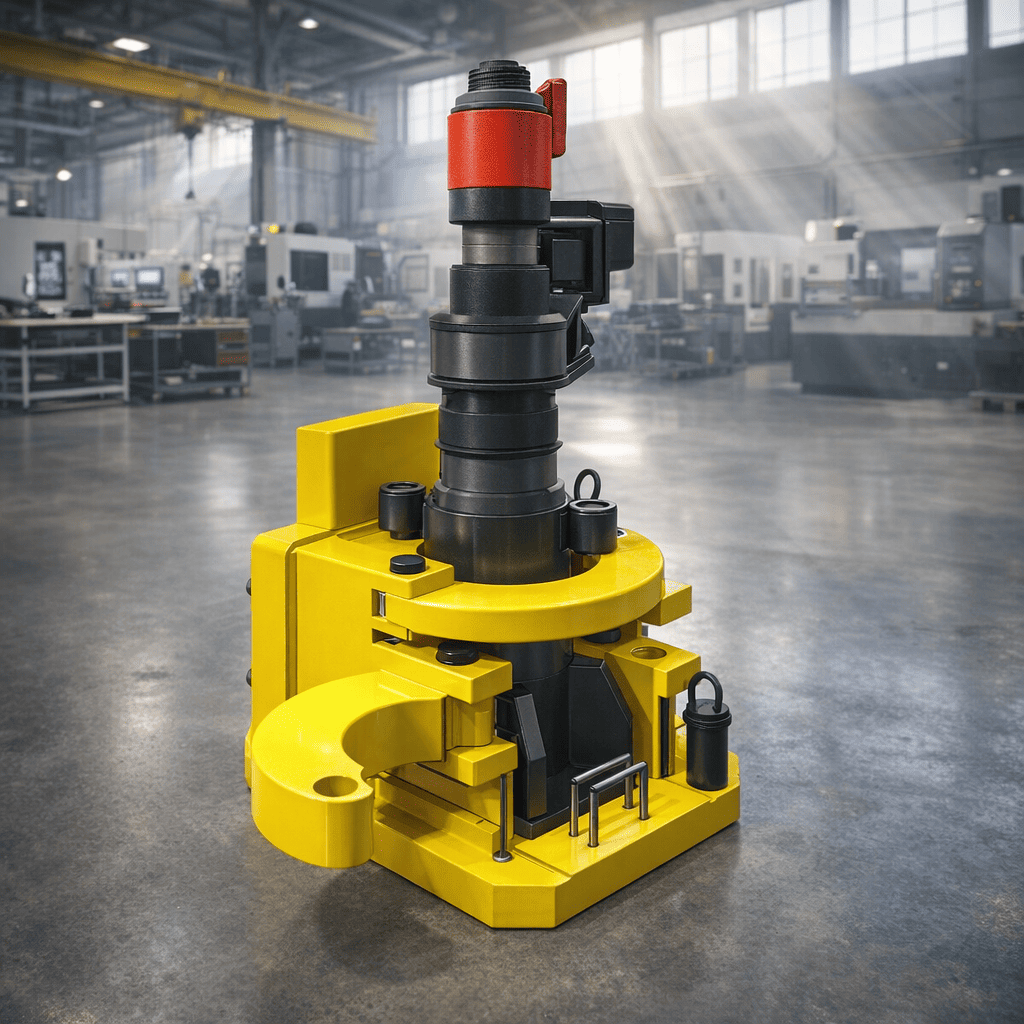

Основными частями установки УРПЭА-1 являются:
- рама;
- гидроцилиндр с прижимом;
- хомуты, закреплённые пальцами относительно которых они проворачиваются и освобождают зону установки поглощающего аппарата;
- съёмные пальцы фиксации хомутов;
- башмаки упорные;
- ручной насос НРГ-7010;
- адаптер с манометром;
- присоединительный рукав высокого давления РВД;
- комплект сменных насадок для ЭПА.
Установка применяется для разборки и сборки поглощающего аппарата как с прямоугольной подошвой, так и цилиндрической формы.
Принцип работы установки
Поглощающий аппарат размещают на раме, охватывают хомутами, которые закрепляют съёмными пальцами.
Низ поглощающего аппарата фиксируют упорами.
Подают давление в гидроцилиндр для исключения проворачивания поглощающего аппарата при отворачивании гайки.
Производят демонтаж съёмных частей, ремонт и окончательную сборку, после чего давление снимают.
Номинальное усилие, кН (тс)
1428(140)
Ход штока гидроцилиндра , мм
25
Номинальное давление, МПа (кгс/см²)
70 (714)
Рабочая жидкость
ВМГЗ ТУ 38.101479, МГЕ-10АОСТ3801281
Диапазон температур окружающей среды, ºС
от -30 до +40
Габариты, ДхШхВ, мм
548х441х630
Масса, кг
340
