Установка универсальная для заправки эластомерных поглощающих аппаратов автосцепок (УУЭПА)

pdf
Описание
Технические характеристики

Назначение

Установка УУЭПА предназначена для заправки эластомерных поглощающих аппаратов автосцепок всех типов вагонов.

Зарядка поглощающего аппарата АПЭ-95.

  • Установить АПЭ-95 на нижней опоре рамы и зафиксировать его кронштейнами
  • Заполнить стакан эластомером
  • Подать давление в гидроцилиндр

Зарядка поглощающего аппарата АПЭ-120.

  • Проставку установить на нижней опоре рамы и зафиксировать ее кронштейнами
  • Заполнить стакан эластомером
  • АПЭ -120 установить рядом с установкой
  • Соединить АПЭ -120 со стаканом с помощью РВД
  • Подать давление в гидроцилиндр
  • Демонтаж поглощающего аппарата производится в обратном порядке
  • Давление эластомера контролировать по манометру насосной станции

Комплект поставки: установка, проставка, стакан-2шт, РВД-3шт, насадка центрирующая, насосная станция НЭР-2,0И10Т1, руководство по эксплуатации, объединенное с паспортом на установку и насосную станцию.

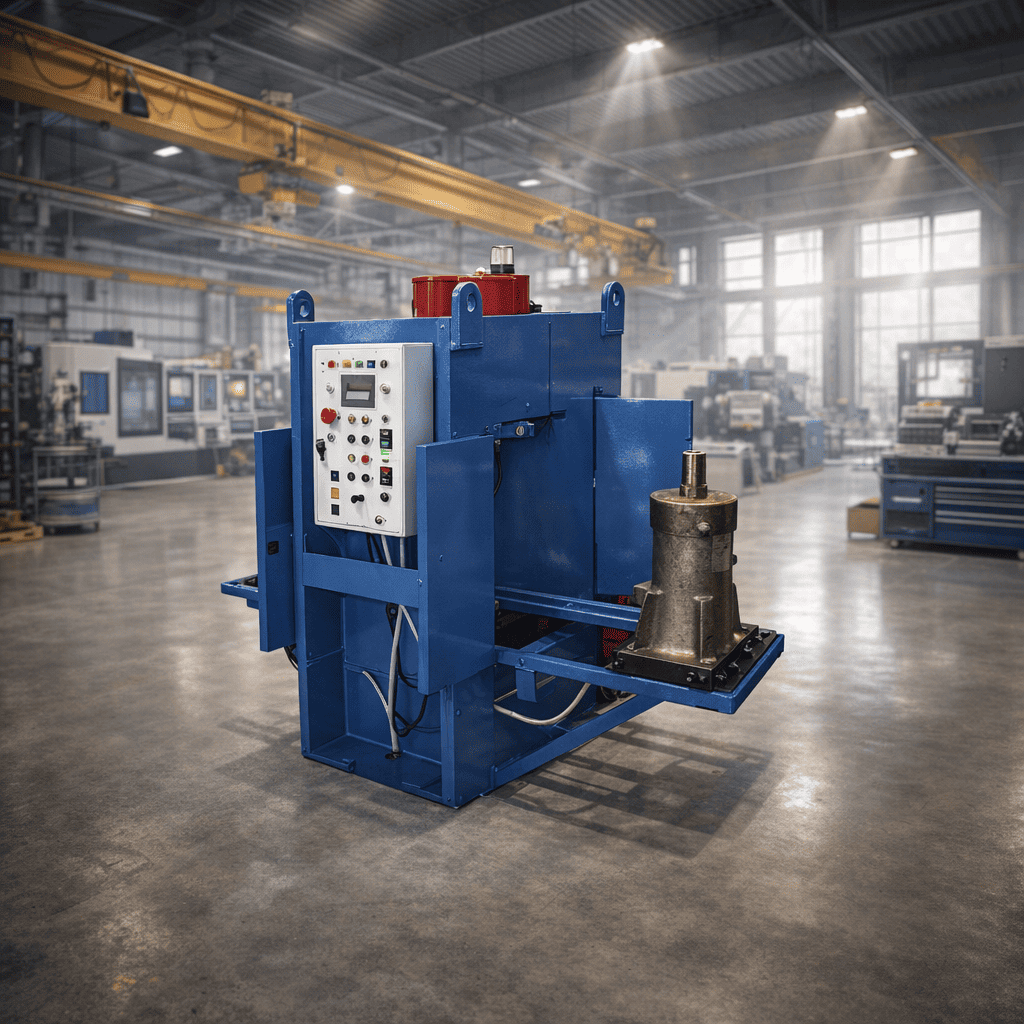

Рекомендуется поставка в комплекте с установкой УРПЭА-1 и стендом СИ-2500 ЭПА.

Номинальное усилие, кН (тс)
227 (23,3)
Ход штока гидроцилиндра , мм
160
Номинальное давление, МПа
70
Рабочая жидкость
ВМГЗ ТУ 38.101479, МГЕ-10АОСТ3801281
Диапазон температур окружающей среды, ºС
от -30 до +40
Габариты, ДхШхВ, мм
576х500х1263
Масса, кг
230
