Технические характеристики

  • Номинальное давление, МПа (кгс/см²)
    32 (320)
  • Номинальное усилие гидроцилиндра пресса, кН (тс)
    680 (68)
  • Ход штока гидроцилиндра пресса, мм
    150
  • Номинальное усилие гидроцилиндра кантователя, кН (тс)
    40(4)
  • Ход штока гидроцилиндра кантователя, мм
    184
  • Габариты, ДхШхВ, мм
    882х979х1381
  • Масса, кг
    656

Описание и устройство изделия «Установка для сборки и разборки поглощающих аппаратов железнодорожных вагонов (УРПФА-3)»

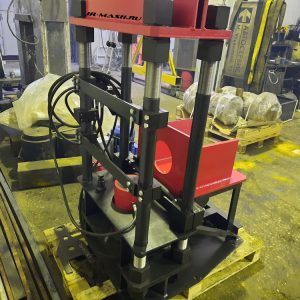

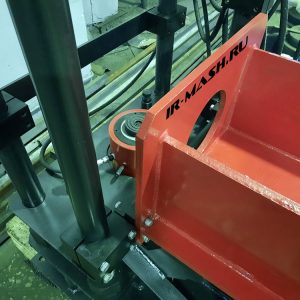

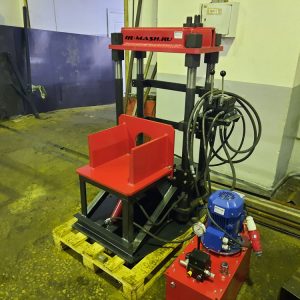

Установка для сборки и разборки поглощающих аппаратов железнодорожных вагонов (УРПФА-3)

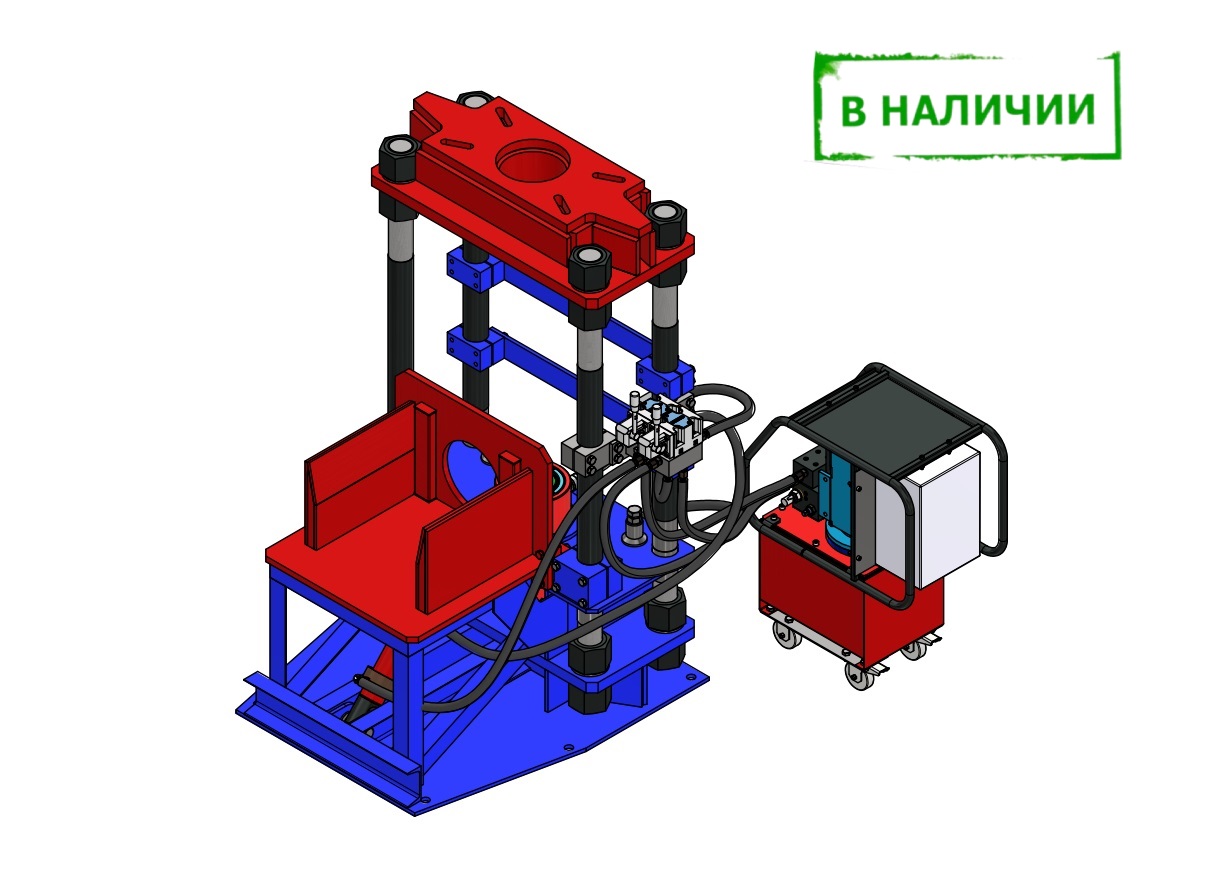

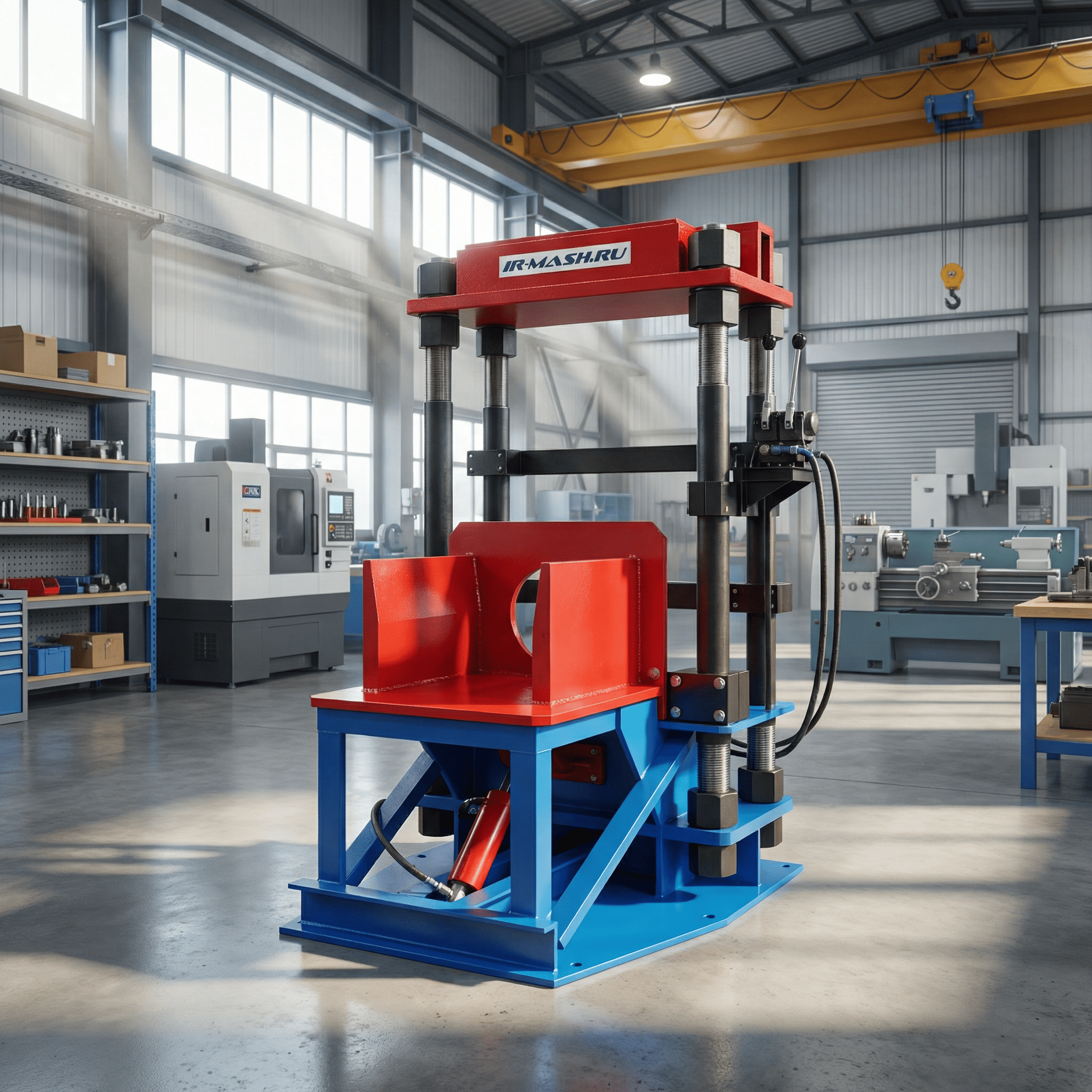

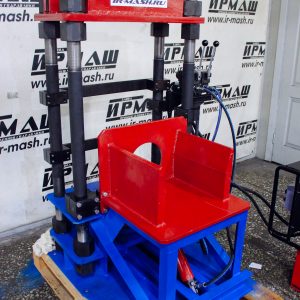

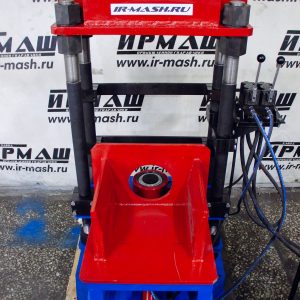

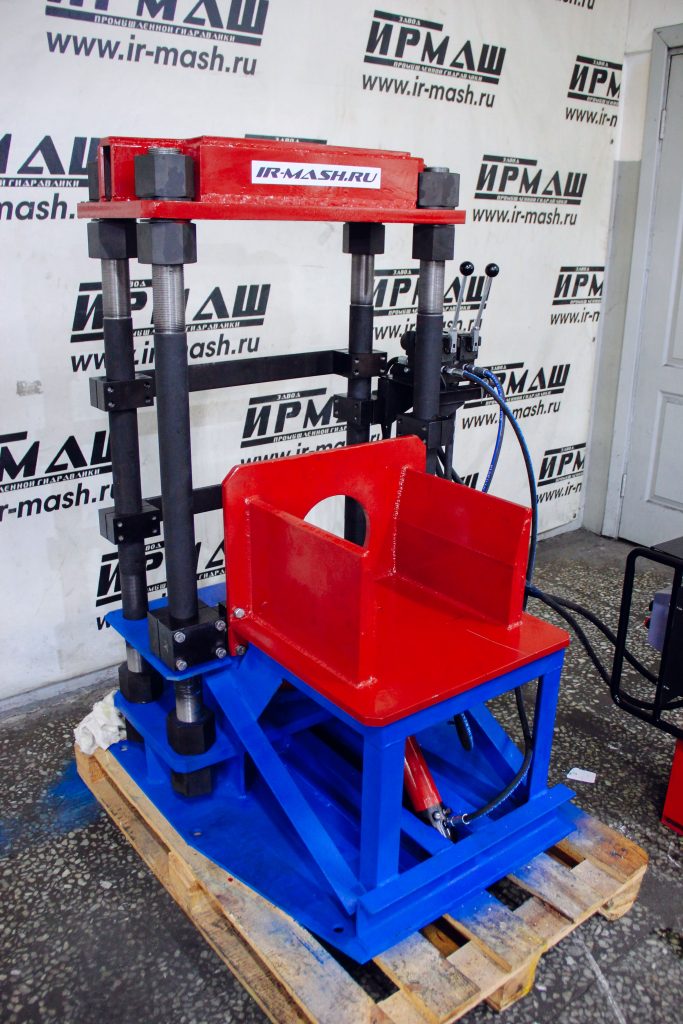

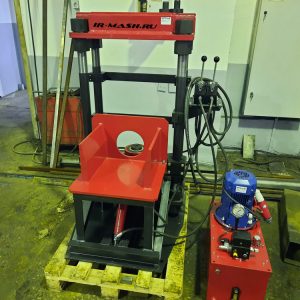

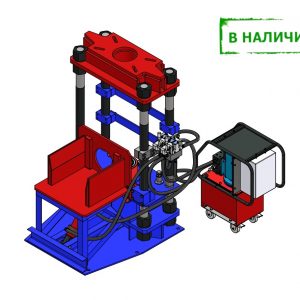

Установка УРПФА-3 предназначена для сборки и разборки пружинно- фрикционных поглощающих аппаратов (Ш-1-ТМ, Ш-2-Т, Ш-2В-90, ПМК-110А, ПМКП-110А) грузовых вагонов для последующего осмотра и ремонта, а также монтажа/демонтажа упорных плит на эластомерных поглощающих аппаратах типа АПЭ-120 и 73ZW.

Принцип работы установки

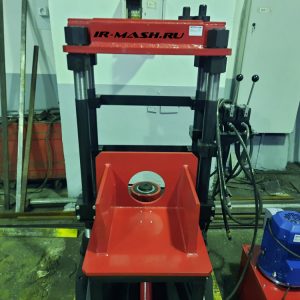

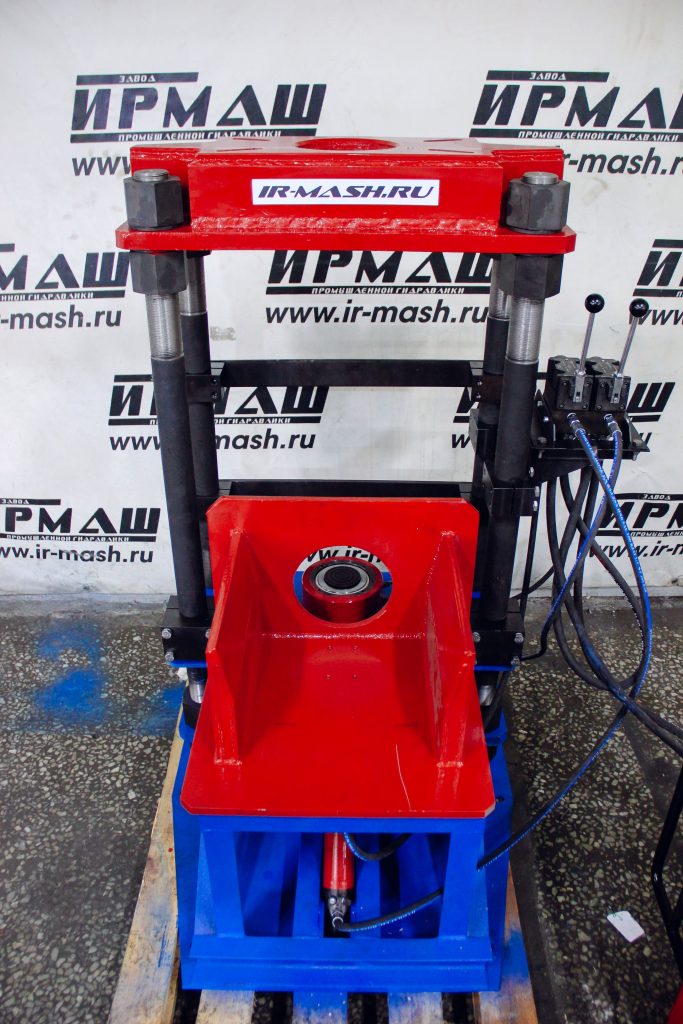

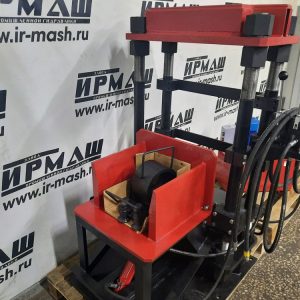

В исходном положении приемный стол располагают вне зоны действия пресса, и поглощающий аппарат укладывают на него горизонтально.

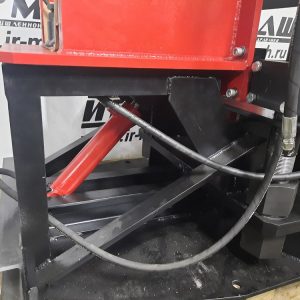

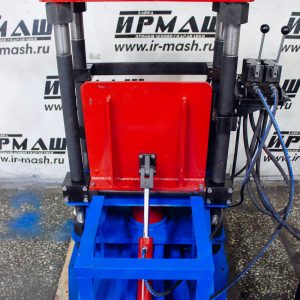

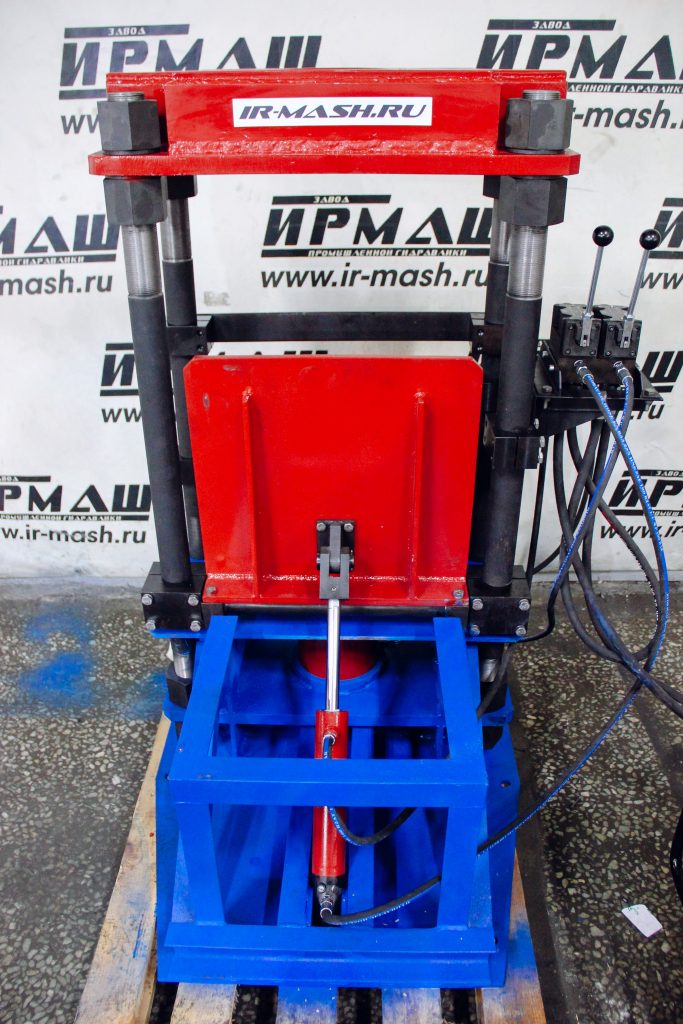

После укладки поглощающего аппарата приемный стол гидроцилиндром-кантователем поворачивают на 90 градусов, устанавливая поглощающий аппарат вертикально на сменную опору гидроцилиндра пресса.

Гидроцилиндр пресса обеспечивает сжимание поглощающего аппарата для освобождения отворачиваемой гайки.

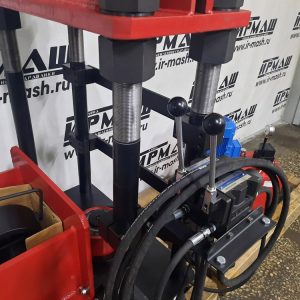

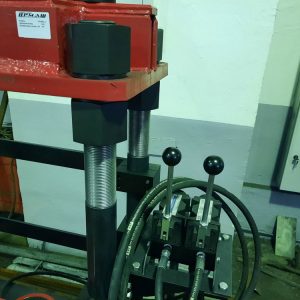

Управление цилиндрами производят двумя гидрораспределителями с ручным управлением, установленными на гидропанели установки.

Скорость поворота приемного стола кантователя можно регулировать дроссельным клапаном. В момент сжатия удерживать верхнюю часть поглощающего аппарата сменной оправкой.
