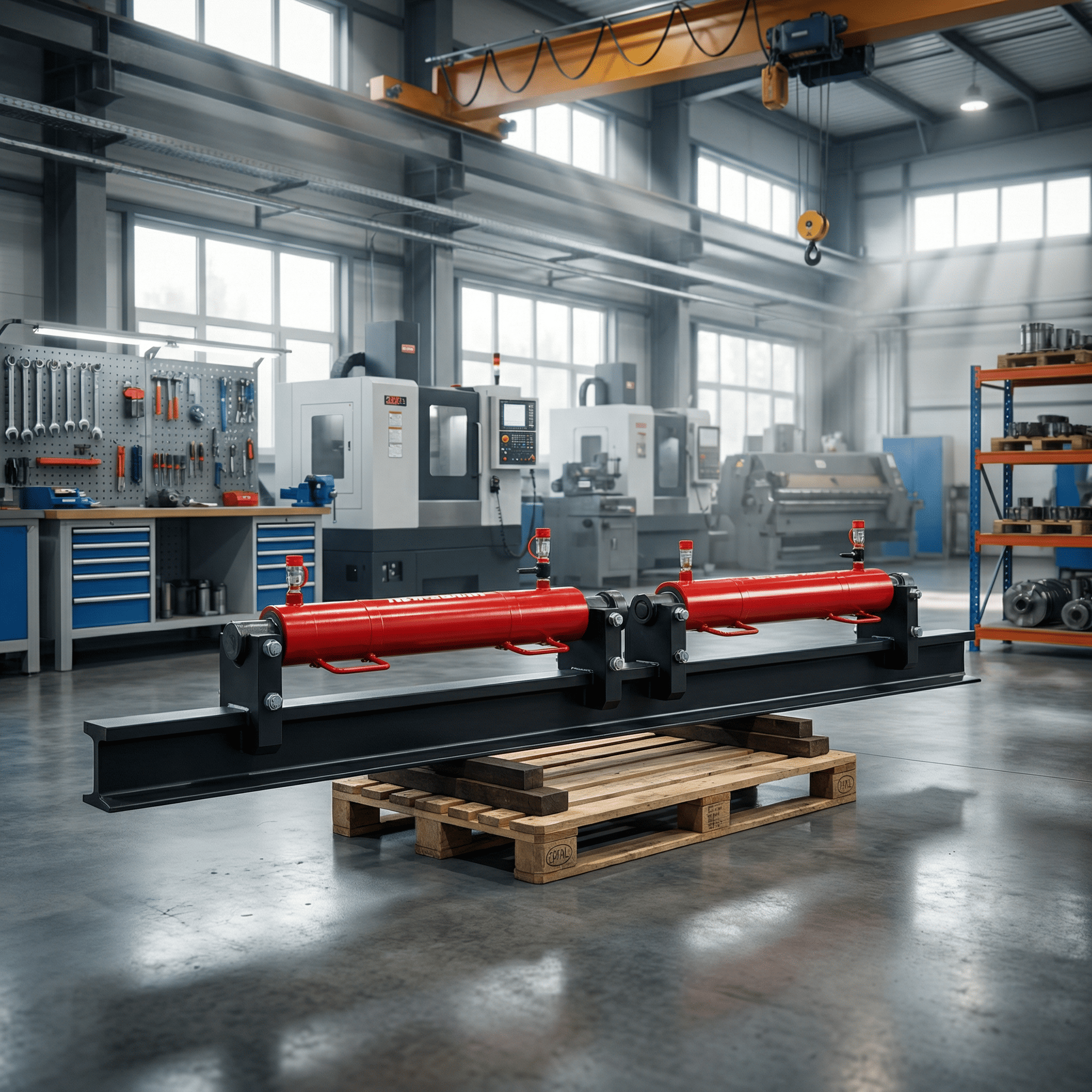

Толкатель гидравлический (ГТ)

Запросить цену

Технические характеристики

  • Номинальное усилие, кН (тс)
    10-25,6
  • Номинальное давление, МПа (кгс/см3)
    32
  • Ход штока гидроцилиндра , мм
    500-1000
  • Масса, кг
    50,5-200

Описание и устройство изделия «Толкатель гидравлический (ГТ)»

п/п



Параметры



Модель
ГТ10Г500 ГТ25Г600 ГТ25Г1000
1 Номинальное усилие гидроцилиндра, тс (кН) 10 (98,1) 25,6 (251,1) 25,6 (251,1)
2 Масса груза, тс (кН) перемещаемого “на сухую” при коэффициенте трения скольжения µ=0,15 перемещаемого на  телах качения при коэффициенте трения качения µ=0,05



65 (637,6)



200 (1962)







170 (1667,7)



510 (5003)







170 (1667,7)



510 (5003)



3 Номинальное давление,
МПа (кгс/ см. кв.)

32 (326)

4 Расстояние А от головки рельса до оси гидроцилиндра, мм 120 150 150
5 Тип применяемого рельса ГОСТ Р 51685-2000 Р65 Р50, Р65 и Р75 Р50, Р65 и Р75
6 Ход штока гидроцилиндра, мм 500 600 1000
7 Рабочая жидкость ВМГЗ ТУ 38. 101479-86

МГЕ-10А ОСТ 38. 01281-86

8 Объем рабочий гидроцилиндра,
см. куб.
1560 4710 7850
9 Объем на заполнение полостей,

см. куб.

576 2400 4010
10 Диапазон температур окружающей среды, °С от – 30 до + 40
11 Габаритные размеры
L х B х H, мм
900х213х391 1052х250х464 1510х250х464
12 Масса, кг 50,5 165 200



Толкатель предназначен для горизонтального перемещения тяжёлых грузов по рельсам и применяется при монтаже, ремонте, строительно-монтажных и ремонтно-восстановительных работах.

Установка монтируется на головке рельса в требуемом месте, при этом плавающая опора упирается в перемещаемый груз. При подаче гидравлической жидкости под давлением в поршневую полость происходит выдвижение штока гидроцилиндра и одновременное заклинивание задних (тыловых) захватов на головке рельса, при этом передние (фронтальные) захваты расклиниваются и свободно скользят по поверхности головки рельса.

Таким образом, перемещаемый груз совершает поступательное движение вперед на величину рабочего хода гидроцилиндра. После завершения рабочего хода при подаче гидравлической жидкости в штоковую полость гидроцилиндра происходит возврат поршня в исходное положение. В этот момент происходит заклинивание передних захватов, тогда как задние захваты расклиниваются и позволяют поршню вернуться в исходное положение (корпус гидроцилиндра вместе с задними захватами движется в сторону перемещаемого груза). Далее происходит повтор цикла перемещения.
