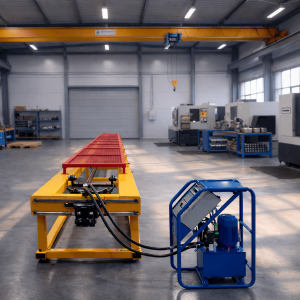

Стенд для испытания стропов (СИГ)

Описание
Технические характеристики

Стенд предназначен для испытания растяжением канатных, цепных и текстильных стропов.

Конструкция стенда представляет собой стальную раму с системами натяжения и фиксации испытуемого стропа.

Испытание стропа на стенде осуществляется за счёт его натяжения при перемещении подвижной каретки, под действием нагрузки развиваемой гидроцилиндром.

Натяжение (создание нагрузки) достигается при помощи гидравлического цилиндра и ручного насоса НРГ7020, так же стенды могут комплектоваться электрической насосной станцией. Контроль натяжения отслеживается по манометру. Величина нагрузки определяется по таблице в зависимости от показаний манометра (при каком давлении создается нужное тяговое усилие).

Номинальное тяговое усилие гидроцилиндра, тс (кН)
23, 56
Длина испытуемых стропов (без дополнительного приспособления), м
от 2 до 12

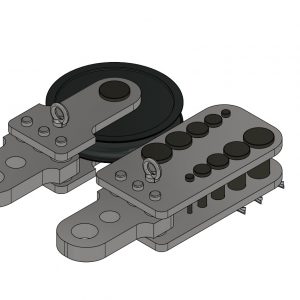

Длина испытуемых стропов (с дополнительным приспособлением), м
до 24
Диаметр испытываемых канатных стропов, мм
2,5-37
Контроль тягового усилия
По манометру
