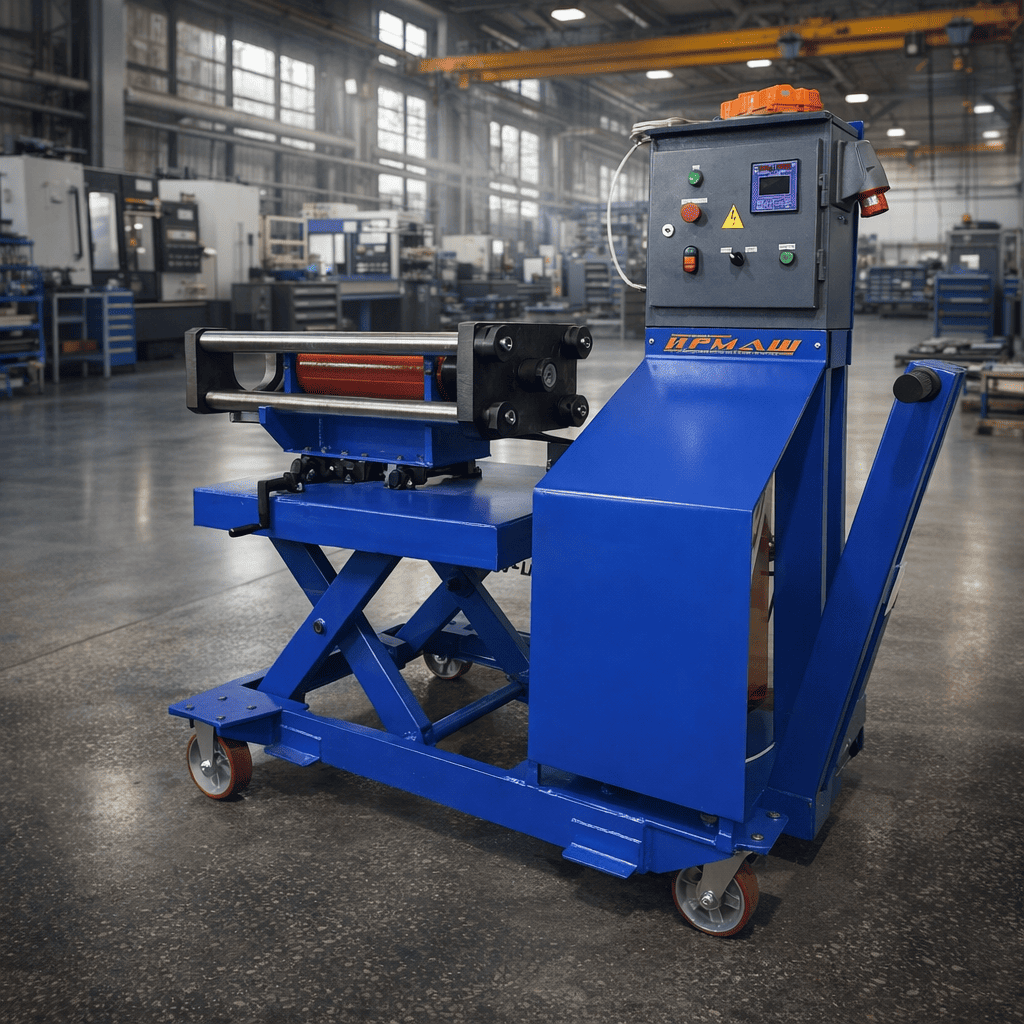

Установка для снятия внутренних и лабиринтных колец с оси колесной пары

Установка для снятия внутренних и лабиринтных колец с оси колесной пары – это гидравлическое оборудование, применяемое в вагонных депо и ремонтных предприятиях для демонтажа подшипниковых элементов с шейки оси колесной пары. Оборудование обеспечивает контролируемую распрессовку внутренних колец и лабиринтных колец без ударных нагрузок и позволяет выполнять работы с высоким усилием демонтажа.

Такие установки используются при ремонте колесных пар, когда необходимо снять внутренние подшипниковые кольца, демонтировать лабиринтное кольцо или подготовить шейку оси к дальнейшему обслуживанию, дефектации и последующему монтажу новых элементов.

Применяемость зависит от модели установки. УМДВКП-1 предназначена для работы с осями типов РУ1 и РУ1Ш. УМДВКП-2 имеет расширенную применяемость и позволяет работать с осями РУ1, РУ1Ш и РВ2Ш.

Для чего применяется установка

Установка предназначена для выполнения операций демонтажа внутренних и лабиринтных колец с шейки оси колесной пары в условиях вагонного депо или ремонтного участка.

Основные задачи установки:

• снятие внутренних подшипниковых колец;
• демонтаж лабиринтного кольца;
• распрессовка элементов с шейки оси колесной пары;
• подготовка колесной пары к последующему ремонту;
• работа с осями РУ1 и РУ1Ш на модели УМДВКП-1;
• работа с осями РУ1, РУ1Ш и РВ2Ш на модели УМДВКП-2.

Главное преимущество гидравлической установки – возможность создавать большое осевое усилие без применения ударного инструмента. Это снижает риск повреждения шейки оси, подшипниковых посадочных поверхностей и сопряженных деталей.

Модельный ряд и применяемость

Установки УМДВКП-1 и УМДВКП-2 отличаются по типам колесных пар, с которыми они могут работать.

Принцип работы

Принцип работы установки основан на гидравлическом воздействии на демонтируемые элементы. Оператор подводит установку к колесной паре, выставляет тележку по высоте, обеспечивает соосность рабочего инструмента и шейки оси, после чего с помощью гидроцилиндра выполняет распрессовку.

Процесс снятия обычно включает следующие этапы:

1. Установку подкатывают к оси колесной пары.
2. Монтируют комплект приспособлений для распрессовки.
3. Подъемной площадкой выставляют необходимую высоту.
4. Проверяют соосность оси и рабочего инструмента.
5. Выдвижением штока выполняют распрессовку.
6. После отвода штока снимают лабиринтное кольцо и внутренние кольца подшипника.

Такой способ демонтажа позволяет выполнять операцию последовательно и контролируемо. Гидравлическое усилие передается плавно, без перекосов и резких механических воздействий.

Основные технические характеристики

Точные характеристики зависят от исполнения установки, комплектации и применяемых приспособлений.

Преимущества гидравлической установки

Гидравлическая установка для снятия внутренних и лабиринтных колец с оси колесной пары удобна для депо и ремонтных участков, где требуется стабильное усилие и повторяемость операции.

Основные преимущества:

• усилие демонтажа до 100 тс;
• контролируемая распрессовка без ударных нагрузок;
• снижение риска повреждения шейки оси;
• точная установка оборудования по высоте;
• работа со сменными комплектами под разные типы осей;
• возможность обслуживания осей РУ1 и РУ1Ш на модели УМДВКП-1;
• возможность обслуживания осей РУ1, РУ1Ш и РВ2Ш на модели УМДВКП-2;
• повышение безопасности и повторяемости ремонтной операции;
• возможность совмещения демонтажа и монтажа в зависимости от исполнения установки.

Гидравлический способ демонтажа особенно важен при ремонте колесных пар, где требуется сохранить геометрию посадочных поверхностей и исключить повреждение шейки оси.

FAQ

Что такое установка для снятия внутренних и лабиринтных колец с оси колесной пары?

Это гидравлическое оборудование для демонтажа внутренних подшипниковых колец и лабиринтного кольца с шейки оси колесной пары. Такие установки применяются в вагонных депо и на ремонтных предприятиях.

Какое усилие развивает такая установка?

В зависимости от модели и исполнения максимальное усилие демонтажа может достигать 100 тс. Такое усилие позволяет выполнять распрессовку колец без применения ударного инструмента.

Для каких колесных пар применяется УМДВКП-1?

УМДВКП-1 применяется для работы с колесными парами и осями типов РУ1 и РУ1Ш. Для этих осей используются соответствующие комплекты приспособлений.

Для каких колесных пар применяется УМДВКП-2?

УМДВКП-2 применяется для работы с осями РУ1, РУ1Ш и РВ2Ш. Эта модель имеет расширенную применяемость по сравнению с УМДВКП-1.

Чем УМДВКП-1 отличается от УМДВКП-2?

УМДВКП-1 работает с осями РУ1 и РУ1Ш. УМДВКП-2 дополнительно поддерживает работу с осями РВ2Ш, поэтому подходит для предприятий с более широким перечнем ремонтируемых колесных пар.

Почему важно соблюдать соосность при снятии колец?

Соосность оси и рабочего инструмента снижает риск перекоса, повреждения шейки оси и неравномерной нагрузки на элементы гидросистемы. Правильная установка оборудования обеспечивает безопасную и стабильную распрессовку.
