Стыковка арматуры: опрессовка vs сварка — экономия до 29%

1. ОПИСАНИЕ СРАВНИВАЕМЫХ ТЕХНОЛОГИЙ

1.1 Сварная стыковка арматуры

Ванная (ванно-шовная) сварка — наиболее распространённый метод соединения арматуры встык на строительных площадках. Стержни арматуры устанавливаются в инвентарные медные или стальные формы (ванночки-скобы), между торцами оставляется зазор 1–2 диаметра, заполняемый электродуговым наплавленным металлом. Процесс требует сварщика 5–6 разряда.

Нормативная база: ГОСТ 14098-2014 «Соединения сварные арматуры и закладных изделий железобетонных конструкций. Типы, конструкции и размеры»; СП 70.13330.2012; ГОСТ Р 57560-2017.

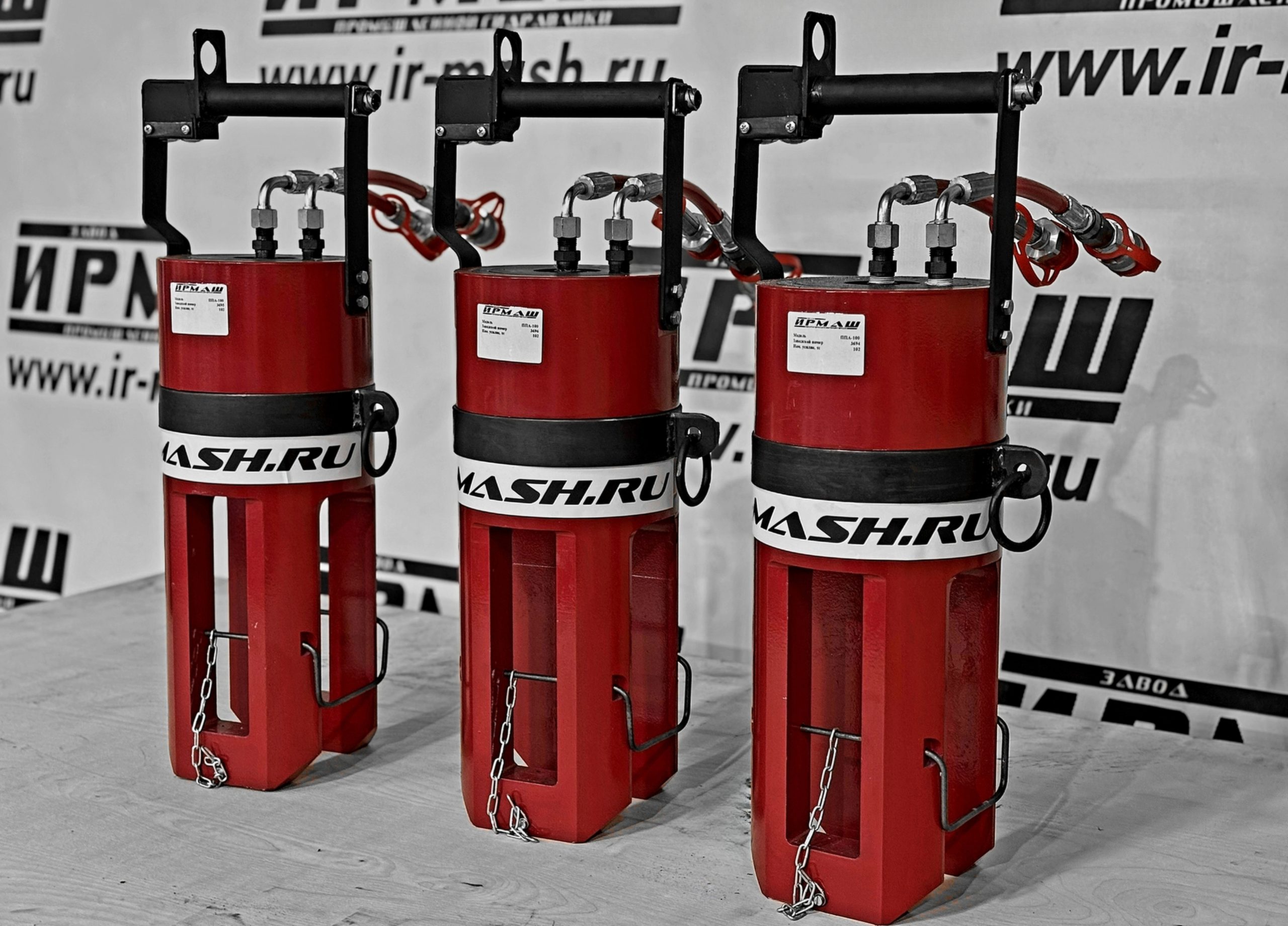

1.2 Гидравлическая опрессовка (обжим) муфтой

Метод механического соединения арматуры путём насадки на торцы стержней стальной муфты с последующим её гидравлическим обжимом прессом усилием 80–150 тонн при давлении 70 МПа. Муфта деформируется и вдавливается в профиль арматурного стержня, образуя равнопрочное механическое соединение.

Нормативная база: ГОСТ 10922-2012 «Арматурные и закладные изделия, их сварные, вязаные и механические соединения»; ГОСТ 34278-2024; ГОСТ 34227-2024. Применение — арматура классов А400, А400С, А500С и А600С, диаметры 16–40 мм.

2. ТЕХНИЧЕСКОЕ СРАВНЕНИЕ ТЕХНОЛОГИЙ

Таблица 1. Техническое сравнение сварки и гидравлической опрессовки арматуры

3. НОРМАТИВНЫЕ И ТЕХНОЛОГИЧЕСКИЕ ОГРАНИЧЕНИЯ

3.1 Нормативные документы на сварку арматуры

• ГОСТ 14098-2014 — типы сварных соединений арматуры и закладных изделий
• ГОСТ Р 57560-2017 — правила производства сварочных работ при монтаже конструкций
• СП 70.13330.2012 (актуализ. редакция СНиП 3.03.01-87) — несущие и ограждающие конструкции
• РД 153-34.1-003-01 (Инструкция по сварке) — требования к сварщикам и контролю качества
• ГОСТ 10922-2012 — общие требования к соединениям арматуры

3.2 Нормативные документы на механические соединения (опрессовку)

• ГОСТ 10922-2012 — механические соединения арматуры диаметром до 40 мм, классов А400, А400С, А500С, А600С
• ГОСТ 34278-2024 — муфты обжимные для соединения арматуры
• ГОСТ 34227-2024 — соединения механические стержневой арматуры
• ТУ 4842-026-77625325-2009 — технические условия на прессы серии ПП-А
• Протоколы ОАО «ЦНИИС» и НИИЖБ — испытания на выносливость опрессованных соединений

3.3 Ограничения по сварке арматуры

ВАЖНО: Арматура классов А500С и А600С имеет ограниченную свариваемость. По ГОСТ 5781 и ГОСТ Р 52544, сталь этих классов содержит больший углеродный эквивалент, что требует специальных режимов сварки и предварительного подогрева. Для А400С сварка допустима, но качество шва требует обязательного контроля.

В сейсмических районах (6–9 баллов) применение сварных соединений арматуры требует особого подтверждения прочности (ГОСТ 27751-2014). Механические муфтовые соединения прямо допущены для применения в сейсмических районах без дополнительных ограничений.

3.4 Требования к прочности и испытаниям

Механическое опрессованное соединение: прочность на разрыв ≥ фактическому временному сопротивлению стержня. Т.е. соединение должно быть равнопрочным стержню или превышать его прочность.

Сварное соединение (ванная): расчётное сопротивление сварного шва принимается с понижающим коэффициентом, что учитывается при проектировании.

Контроль: сварные стыки подлежат ВИК (визуальный контроль) и 10% выборке ультразвуковым или радиографическим методом для ответственных конструкций. Для опрессованных стыков — визуальный контроль по размерам обжатой муфты (меткам), 100% охват без спецоборудования.

4. СОБРАННЫЕ РЫНОЧНЫЕ ДАННЫЕ (Россия, 2024–2025)

4.1 Стоимость оборудования для опрессовки

Таблица 2. Оборудование для гидравлической опрессовки арматуры (ориентировочные рыночные цены)

Итого: полный комплект (пресс + насосная + РВД + 5 матриц под типовые диаметры 20–40 мм) ≈ 600 000–900 000 руб. Для расчётов принимаем базовый вариант: 700 000 руб.

4.2 Стоимость соединительных муфт

Таблица 3. Стоимость обжимных муфт для арматуры (ориентировочные рыночные цены, 2024)

Для расчётов себестоимости одного стыка принимаем среднюю стоимость муфты для d25 = 380 руб., что является базовым типоразмером для жилого и промышленного строительства.

4.3 Трудозатраты и производительность

Данные по трудозатратам на сварку взяты из официальной нормативной базы:

• ГЭСН 06-03-005-01 (Сборник 6, Монолитные конструкции, 2022): сварка ванным способом, d ≤ 25 мм — 14,2 чел.-ч на 100 стыков = 0,142 чел.-ч/стык = 8,5 мин/чел. на стык при 1 сварщике
• ГЭСН 06-03-005-02: сварка ванным способом, d ≤ 32 мм — 18,1 чел.-ч на 100 стыков = 0,181 чел.-ч/стык
• ГЭСН 06-03-005-03: сварка ванным способом, d ≤ 40 мм — 21,3 чел.-ч на 100 стыков = 0,213 чел.-ч/стык

С учётом вспомогательного времени (перемещение, установка форм, контроль, зачистка): полное время на стык — 20–45 мин для d25–32 мм при 1 сварщике. Производительность: 8–12 стыков/смену.

• Опрессовка: по данным производителя ИРМАШ: 3–5 мин на стык (от насадки муфты до снятия пресса). Производительность: 40–50 стыков/смену при бригаде 2 чел. Производитель ИРМАШ указывает: «3 минуты на один стык — в 9 раз быстрее, чем при сварке»

4.4 Стоимость труда

По данным ГородРабот.ру (2024): средняя зарплата сварщика в России — 146 785 руб./мес. Сварщик 5–6 разряда (уровень для ванной сварки арматуры) — 120 000–170 000 руб./мес. Принимаем для расчётов: 140 000 руб./мес.

Зарплата арматурщика/монтажника (для опрессовки, 2 чел.): 100 000–130 000 руб./мес./чел. Принимаем: 110 000 руб./мес.

Страховые взносы (30,2%): +30% к ФОТ. Итого: сварщик ≈ 182 000 руб./мес., монтажник опрессовки ≈ 143 000 руб./мес.

4.5 Расходные материалы на сварку

По ГЭСН 06-03-005-02: расход электродов Э50 d=4 мм — 20 кг на 100 стыков = 200 г/стык. Стоимость электродов Э50 d=4 мм — 120–180 руб./кг. Принято: 150 руб./кг. Затраты: 200 г × 150 руб./кг = 30 руб./стык.

Инвентарные формы (ванночки): многоразовые, 50–200 стыков на форму. Стоимость формы ≈ 600–1 200 руб. Амортизация: ~6–10 руб./стык.

Итого расходные материалы при сварке: ≈ 36–40 руб./стык.

4.6 Электроэнергия

Средний тариф для промышленных потребителей (по данным enerone.ru, 2025): 7–10 руб./кВт·ч. Принято для расчётов: 8 руб./кВт·ч.

Сварка: мощность 5–8 кВт, время горения дуги 15–20 мин/стык (d25–32). Потребление: ~1,0–1,5 кВт·ч/стык. Принято: 1,2 кВт·ч × 8 руб. = 9,6 руб./стык.

Опрессовка: мощность насосной станции 2–3 кВт, цикл 5–8 секунд. Потребление: ~0,01–0,03 кВт·ч/стык. Принято: 0,02 кВт·ч × 8 руб. = 0,16 руб./стык. Для расчётов: ≈ 0,20 руб./стык (фактически пренебрежимо мало).

4.7 Сварочное оборудование

Сварочный инвертор (профессиональный, 300А): 30 000–80 000 руб. Принято: 50 000 руб. Срок службы: 7–10 лет. Годовая амортизация: 5 000–7 000 руб. При 2 000 стыков/год — 2,5 руб./стык.

5. ТАБЛИЦА ИСХОДНЫХ ДАННЫХ И ДОПУЩЕНИЙ

Таблица 4. Исходные расчётные допущения (базовый сценарий, арматура d25, Россия, 2024–2025 гг.)

6. РАСЧЁТ СЕБЕСТОИМОСТИ ОДНОГО СТЫКА

6.1 Формулы расчёта

Себестоимость сварки = Труд + Расх.материалы + Электроэнергия + Амортизация оборудования + КК + Брак

Себестоимость опрессовки = Муфта + Труд + Электроэнергия + Амортизация пресса + Амортизация матриц + Обслуживание + КК + Брак

Годовой экономический эффект = Годовые затраты (сварка) − Годовые затраты (опрессовка)

Срок окупаемости = Инвестиции / Годовая экономия

ROI = Годовая экономия / Инвестиции × 100%

Точка безубыточности = Инвестиции / Экономия на 1 стыке

6.2 Расчёт себестоимости одного стыка (d25)

Таблица 5. Себестоимость одного стыка d25 мм, базовый сценарий

Вывод: При диаметре арматуры 25 мм экономия на одном стыке при опрессовке составляет ≈ 196 руб. (29%) по сравнению со сваркой. Основная статья экономии — трудозатраты.

7. СЕБЕСТОИМОСТЬ ПО ДИАМЕТРАМ АРМАТУРЫ

Таблица 6. Сравнение себестоимости по диаметрам (расчётные допущения)

Вывод: С ростом диаметра арматуры экономия от опрессовки возрастает, так как сложность сварки растёт, а время опрессовки остаётся постоянным (≈5 мин). При d32 и d40 экономия достигает 35–40% на стыке.

8. РАСЧЁТ ПО СЦЕНАРИЯМ (ГОДОВЫЕ ЗАТРАТЫ)

8.1 Годовые затраты

Таблица 7. Годовые затраты и экономический эффект по сценариям (d25, базовые допущения)

Примечание: затраты на опрессовку включают амортизацию оборудования 700 000 руб. / 10 лет = 70 000 руб./год. При нулевых стыках разница = -70 тыс. руб. (фиксированные расходы). Производительность ограничена одним комплектом (≈10 000 стыков/год); при 50 000 и 100 000 стыков нужно 5–10 комплектов — инвестиции кратно возрастают. В таблице для упрощения приведены данные для парка оборудования из расчёта 10 000 стыков/комплект/год.

9. СРОК ОКУПАЕМОСТИ, ROI И ТОЧКА БЕЗУБЫТОЧНОСТИ

9.1 Точка безубыточности

Таблица 8. Точка безубыточности по сценариям инвестиций

Ключевой вывод: При объёме 5 000–7 000 стыков/год оборудование окупается за 2–3 года, что укладывается в стандартный строительный цикл. При объёме 10 000+ стыков/год — за 1 год или менее.

9.2 Расчёт окупаемости (детальный, 10 000 стыков/год)

Пример расчёта: 10 000 стыков/год, d25

• Годовые затраты на сварку: 10 000 × 680,60 = 6 806 000 руб.

• Годовые затраты на опрессовку (без амортизации оборудования): 10 000 × 484,54 = 4 845 400 руб.

• Годовая экономия без амортизации: 6 806 000 − 4 845 400 = 1 960 600 руб.

• Инвестиции в оборудование: 700 000 руб.

• Срок окупаемости: 700 000 / 1 960 600 = 0,36 года = ≈ 4,3 месяца

• ROI за год: 1 960 600 / 700 000 × 100% = 280%

• Годовые затраты на опрессовку с амортизацией: 4 845 400 + 70 000 = 4 915 400 руб. • Чистая годовая экономия: 6 806 000 − 4 915 400 = 1 890 600 руб.

10. АНАЛИЗ ЧУВСТВИТЕЛЬНОСТИ

Таблица 9. Влияние ключевых параметров на экономию на одном стыке (базовый сценарий: d25, 10 000 стыков/год)

Критические факторы: Главные переменные, влияющие на экономику — стоимость муфт и зарплата сварщика. При цене муфт выше 570–600 руб. (d25) экономия на стыке стремится к нулю. Это важно учитывать при выборе поставщика муфт.

11. ПРЕИМУЩЕСТВА И НЕДОСТАТКИ МЕТОДОВ

11.1 Сварная стыковка — преимущества

• Низкая стоимость оборудования (сварочный инвертор 30 000–80 000 руб.)
• Широкое распространение технологии и наличие опытных сварщиков
• Возможность сварки арматуры малых диаметров (от d12)
• Не требует закупки расходных муфт
• Привычность для проектировщиков и нормировщиков

11.2 Сварная стыковка — недостатки

• Высокие трудозатраты: 20–50 мин/стык, 8–12 стыков/смену
• Требует сварщика 5–6 разряда (НАКС для ответственных конструкций)
• Дефицит квалифицированных сварщиков на рынке труда
• Термическое воздействие снижает прочность металла в зоне ТВП
• Ограниченная применимость для А500С, А600С
• Высокий процент брака (3–8%), дорогой контроль качества (ВИК + UT)
• Пожароопасность, вредные выбросы, ограничения по погодным условиям
• Не рекомендована в сейсмических районах при ответственных конструкциях
• Зависимость от подачи электроэнергии (5–12 кВт)

11.3 Гидравлическая опрессовка — преимущества

• В 6–9 раз выше производительность (40–50 стыков/смену)
• Не требует высококвалифицированного персонала — обучение за 1 день
• Равнопрочное соединение: прочность ≥ 100% от прочности арматуры
• Допущена в сейсмических районах до 9 баллов (без ограничений)
• Применима для всех классов арматуры: А400, А500С, А600С
• Простой визуальный контроль качества (100% стыков без приборов)
• Отсутствие термического воздействия на металл
• Минимальное потребление электроэнергии (2–3 кВт)
• Безопасность: нет открытого огня, нет вредных аэрозолей
• Работа при любой погоде и температуре до −55°C
• Экономия арматуры при замене нахлёстовых соединений — до 10–15%

11.4 Гидравлическая опрессовка — недостатки

• Высокая начальная стоимость оборудования (600 000–900 000 руб.)
• Для каждого диаметра арматуры нужны отдельные матрицы (21 400 руб./шт.)
• Расходный материал — муфты (190–670 руб./шт. в зависимости от диаметра)
• Необходима калибровка торцов стержней (перпендикулярная обрезка)
• Тяжёлое оборудование (пресс 49+ кг) — нужен балансир при верт. работах
• Ограниченный минимальный диаметр (от d16; менее d14 нецелесообразно)

12. РИСКИ ВНЕДРЕНИЯ ТЕХНОЛОГИИ ОПРЕССОВКИ

13. ИТОГОВЫЙ ВЫВОД И УПРАВЛЕНЧЕСКАЯ РЕКОМЕНДАЦИЯ

1. При малых объёмах (до 3 500 стыков):

Сварка может оставаться предпочтительной, если сварщик уже есть в штате, а объём не оправдывает инвестиции в оборудование. При этом следует учесть возможность аренды пресса (32 000 руб./мес.) — даже краткосрочная аренда выгодна при концентрированных объёмах.

2. При средних и крупных объёмах (от 5 000 стыков/год):

Гидравлическая опрессовка однозначно выгоднее. Оборудование окупается за 4–8 месяцев. Ежегодная экономия при 10 000 стыков составляет около 1,9 млн руб.

3. Основные источники экономии при опрессовке:

• Снижение трудозатрат в 7–9 раз (73–78% от разницы в себестоимости)

• Снижение расходов на контроль качества и исправление брака

• Снижение расхода электроэнергии в 50–80 раз

• При замене нахлёстовых соединений — дополнительная экономия арматуры 10–15%

4. Условия, при которых опрессовка особенно выгодна:

• Диаметры арматуры d25 и выше; • высотное строительство и колонны; • сейсмические районы; • арматура А500С и А600С; • плотный сетевой график строительства; • дефицит сварщиков.

5. Когда сварка может остаться предпочтительной:

• Малые объёмы и разовые проекты; • диаметры d12–d16; • уже имеется квалифицированный сварщик и сварочное оборудование; • арматура класса А240/А300 (хорошо сваривается).
