Система подъёма резервуаров: как в России строят резервуары

Строительство вертикального стального резервуара обычно выглядит так: сначала собирают днище, потом на него ставят первое кольцо стенки, сваривают, поднимают леса, ставят следующее кольцо выше, снова сваривают – и так до самого верха. Сварщики и монтажники месяцами работают на высоте, которая с каждым новым кольцом становится всё больше, а вместе с ней растут и требования к лесам, страховке и организации работ.

Есть способ, который переворачивает этот процесс буквально с ног на голову.

Метод называется «подращивание»: резервуар строят не снизу вверх, а сверху вниз. Сначала на земле собирают и сваривают верхнее кольцо — крышу и верхнюю обечайку. Затем эту готовую верхнюю часть поднимают домкратами на высоту одного кольца, под неё подкатывают и приваривают следующее кольцо стенки — уже на уровне земли, без работы на высоте. Конструкцию снова поднимают на высоту нового кольца, добавляют следующее — и так, пока резервуар не вырастет до нужной высоты, а последним на своё место не встанет днище.

Для такого подъёма ИРМАШ выпускает систему подъёма резервуаров (ССПР).

Как устроена система подъёма резервуаров

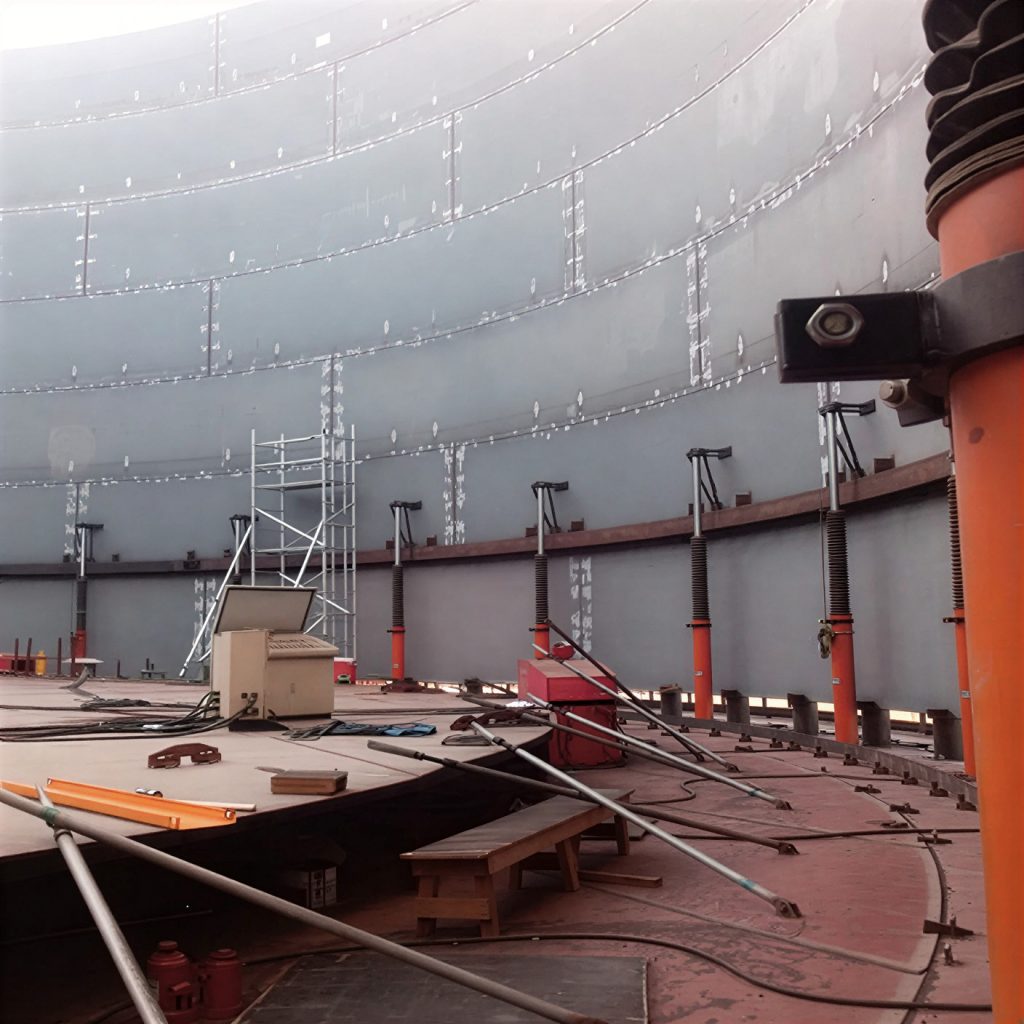

ССПР построена по модульному принципу: по периметру резервуара устанавливаются домкратные стойки с гидравлическим приводом, подключённые к единой насосной станции. Стойки работают синхронно, поднимая уже сваренную часть резервуара на высоту очередного кольца, при этом временные монтажные опоры и подвесные конструкции не нужны.

Модульность даёт гибкость: количество и расстановку стоек можно менять под диаметр конкретного резервуара, а не заказывать под каждый проект новую оснастку. Подъём возможен как поочерёдный — по отдельным секциям, так и одновременный — сразу по всей окружности конструкции.

Один цикл подъёма – от команды на пульте до фиксации конструкции на новой высоте – занимает 10–15 минут.

Синхронизация и контроль

Управляет системой автоматика на базе контроллеров ОВЕН. Электроника следит за тем, чтобы все домкратные стойки поднимали конструкцию согласованно, без перекоса, и удерживает резервуар под нагрузкой столько, сколько нужно монтажникам для качественной сварки следующего кольца – без риска, что конструкция сама начнёт опускаться.

Домкратная стойка работает в две ступени: 25 тс на первой и 18 тс на второй, при ходе штока до 2700 мм. Рабочее давление в системе — 20 МПа, максимальное — 25 МПа.

Почему это меняет процесс монтажа

У метода подращивания в сочетании с гидравлическим подъёмом есть несколько практических преимуществ для монтажной бригады:

• сварка каждого кольца стенки выполняется на земле или на минимальной высоте, а не на верхотуре готового резервуара;
• не нужно возводить и переставлять леса под каждый следующий ярус — это отдельная трудоёмкая и небыстрая операция при классической сборке снизу вверх;
• резервуар в любой момент цикла надёжно зафиксирован на стойках, а не держится на времянках;

Технические характеристики

• Номинальное / максимальное давление — 20 / 25 МПа;
• Усилие домкратной стойки (1-я / 2-я ступень) — 25 / 18 тс;
• Максимальный ход штока — 2700 мм;
• Габариты стойки — 1895 × 340 × 340 мм;
• Масса стойки — 534 кг.

Где применяется

Система подъёма резервуаров предназначена для строительства вертикальных стальных резервуаров различной вместимости — прежде всего там, где важны скорость монтажа и минимизация работ на высоте: на объектах нефтегазового комплекса, в резервуарных парках и на других площадках, где эксплуатируются крупногабаритные ёмкости для хранения жидких сред.
