Шинный манипулятор для крупногабаритных колёс: зачем он нужен карьеру и как выбрать нужную модель

Колесо карьерного самосвала класса БелАЗ-75710 весит около 5 700 кг – примерно столько же, сколько средний городской автобус. Даже у более распространённых машин типа Caterpillar 785 или Komatsu HD785 масса одного колеса в сборе достигает 3–4 тонн. Перекатить его вручную физически возможно, но установить на ступицу — нет: без специального оборудования этот процесс становится источником травм и повреждений техники.

Шинный манипулятор – это именно то решение, которое превращает опасную и трудоёмкую операцию в управляемый процесс.

Что такое шинный манипулятор и как он работает

Шинный манипулятор серии ШЗ предназначен для безопасного захвата, удержания, транспортировки, позиционирования, монтажа и демонтажа крупногабаритных шин карьерной, строительной, горнодобывающей и специальной техники.

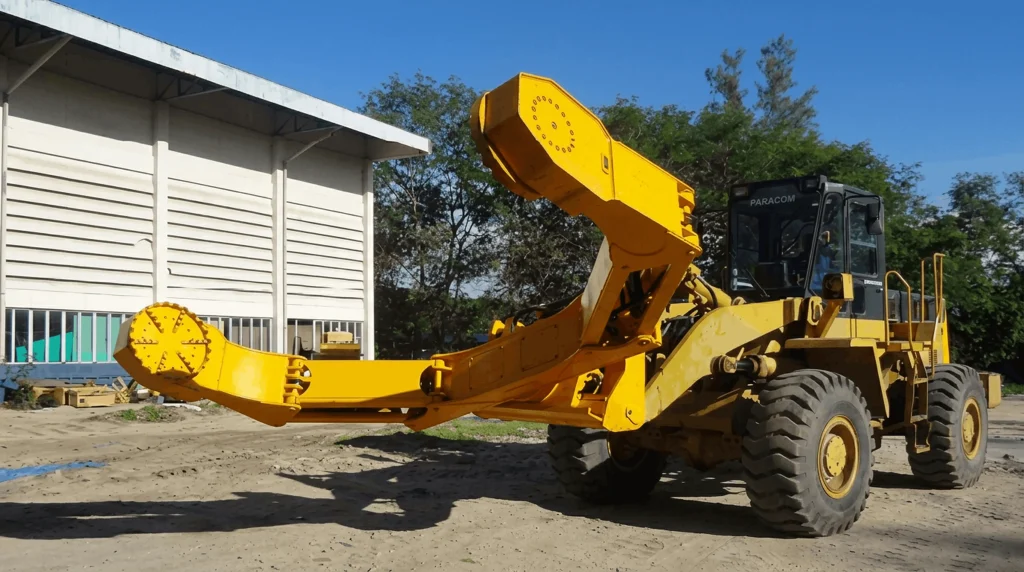

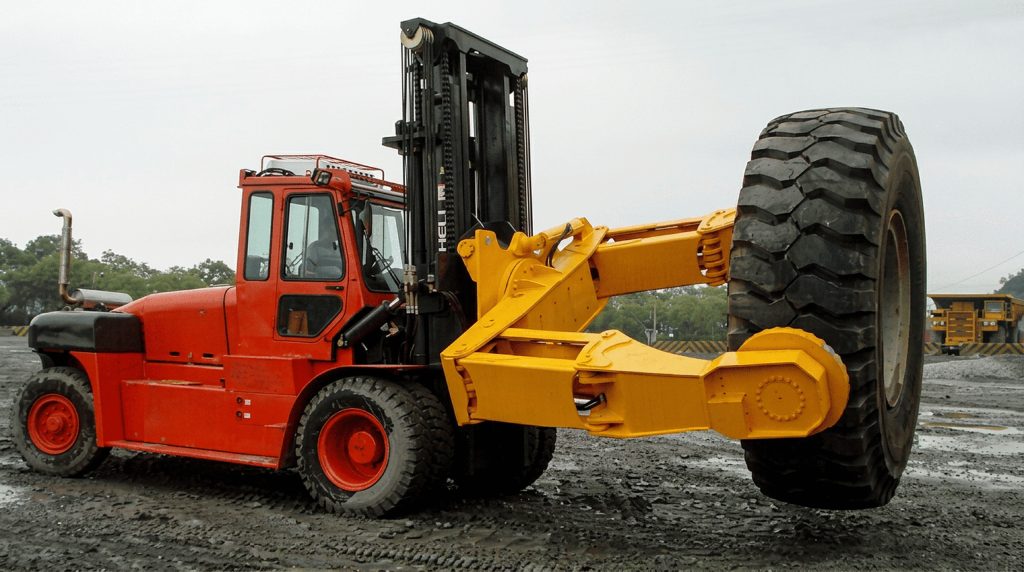

Принцип работы прост: манипулятор навешивается на вилочный или фронтальный погрузчик — технику, которая, как правило, уже есть на любом горнодобывающем предприятии. Захватное устройство фиксирует шину по наружному диаметру, удерживает её в вертикальном положении и позволяет оператору точно навести колесо на ступицу.

Конструкция захвата позволяет фиксировать шину по наружному диаметру, выполнять точное позиционирование относительно ступицы колеса, а также удерживать шину в процессе снятия или установки.

Управление возможно в двух вариантах: ручное или с беспроводного пульта — последнее особенно важно, когда оператору нужно одновременно контролировать совмещение шины и ступицы.

Почему нельзя обойтись краном или погрузчиком без специального захвата

Казалось бы, стропы и крюк крана решают ту же задачу — поднять колесо. Но на практике возникает ряд проблем.

Нестабильное положение. Шина, подвешенная на стропах, раскачивается и вращается. Точно навести её на болты ступицы при такой нестабильности крайне сложно — малейший перекос при контакте с бортами диска приводит к повреждению резьбы или самой шины.

Опасность соскальзывания. Гладкая боковина шины плохо удерживается текстильными стропами. При работе с шинами диаметром 3–4 метра и массой в несколько тонн соскальзывание стропа — это не просто порча оборудования, а реальная угроза жизни персонала.

Отсутствие поворота и наклона. Для установки шины нередко требуется точно выровнять её плоскость относительно ступицы. Кран даёт только вертикальный подъём, а специализированный захват — пространственное позиционирование.

Высокие трудозатраты. На строповку, подъём, наведение и фиксацию одного колеса силами бригады из 3–4 человек уходит до 1,5–2 часов. Манипулятор выполняет ту же операцию за 20–30 минут силами одного оператора погрузчика.

Модельный ряд: как выбрать подходящую модель

Оборудование устанавливается на базовое шасси типа вилочный погрузчик или фронтальный погрузчик и обеспечивает механизированную работу с шинами большого диаметра и массы.

Линейка манипуляторов серии ШЗ охватывает широкий диапазон типоразмеров:

Выбор модели определяется двумя параметрами — наружным диаметром и массой колеса в сборе с диском той техники, которую обслуживает предприятие.

Для ориентира: шины карьерных самосвалов грузоподъёмностью 90–130 т (БелАЗ-75131, Cat 785) имеют диаметр около 2 900–3 100 мм. Самосвалы грузоподъёмностью 180–220 т оснащаются шинами диаметром 3 700–4 000 мм. Для сверхтяжёлых машин (320 т и выше) актуальны шины диаметром свыше 4 000 мм.

Где применяется шинный манипулятор

В зависимости от исполнения манипулятор может применяться как в условиях ремонтных цехов и сервисных зон, так и на открытых площадках карьеров, разрезов и горнодобывающих предприятий.

Типичные места применения:

Угольные разрезы и карьеры – парк большегрузной техники здесь исчисляется десятками машин, а шиномонтаж является одной из наиболее частых операций технического обслуживания. Шины карьерных самосвалов меняются каждые 3 000–6 000 моточасов в зависимости от типа покрытия и условий эксплуатации.

Горнодобывающие предприятия (золото, медь, железная руда) – аналогичная ситуация с флотом техники, зачастую в условиях удалённого расположения, где скорость ремонта критична.

Строительство – на крупных инфраструктурных объектах используются карьерные самосвалы и тяжёлые землеройные машины, требующие регулярного шиномонтажного обслуживания.

Специализированные шиносервисные предприятия – занимаются коммерческим обслуживанием флота горнодобывающих компаний.

Что важно учесть при организации участка шиномонтажа

Один манипулятор решает задачу перемещения и позиционирования шины, но полноценный участок обслуживания крупногабаритных колёс включает дополнительное оборудование.

Шиномонтажный стенд — обеспечивает снятие и посадку шины на диск. Без него установить шину большого диаметра на обод невозможно ни вручную, ни с использованием манипулятора.

Оборудование для накачки и контроля давления — крупногабаритные шины накачиваются до давления 5–8 бар при объёме в несколько сотен литров. Стандартный компрессор здесь неприменим.

Средства вывешивания техники — до начала шиномонтажа машина должна быть вывешена и зафиксирована. Для карьерной техники применяются специализированные подкатные домкраты и системы подъёма.

Комплектное оснащение участка от одного производителя снижает риски несовместимости оборудования и упрощает обучение персонала.

Вопросы безопасности: почему это не формальность

Шиномонтаж тяжёлой техники входит в число наиболее травмоопасных операций при техническом обслуживании. Основные риски:

— падение колеса при ненадёжной фиксации (масса 2–5 т);

— взрывное разрушение шины при перекачке или наличии внутренних повреждений;

— защемление и раздавливание конечностей при ручном позиционировании.

Применение специализированного манипулятора устраняет необходимость нахождения персонала в непосредственной близости от колеса в процессе его подъёма и наведения на ступицу. Оператор работает с пульта управления на безопасном расстоянии.

Этот фактор особенно значим в контексте требований промышленной безопасности на объектах горнодобывающей отрасли, подпадающих под действие федерального законодательства об опасных производственных объектах.

Итог

Шинный манипулятор серии ШЗ – это не «удобный» инструмент, а необходимый элемент безопасной и производительной эксплуатации парка карьерной и горнодобывающей техники. Он сокращает время шиномонтажной операции, снижает риск травм персонала и повреждений дорогостоящих шин и дисков.

Диапазон грузоподъёмности от 1,5 до 11 тонн и охват диаметров от 800 до 4 200 мм позволяют подобрать модель под любой флот — от средних строительных самосвалов до сверхтяжёлых карьерных машин.
