Описание и устройство изделия «Шибер бункера с гидроприводом»
|
Технические характеристики |
Одноконтурный |
Двухконтурный |
|
Производительность насосной станции, л/мин |
23 | 60 |
|
Номинальное давление насосного модуля, МПа
|
12 | 12 |
|
Объем бака, л
|
200 | 1000 |
|
Мощность электродвигателя, кВт
|
15 | 15 |
Шибер бункера с гидроприводом предназначен для подачи и регулирования объёма подаваемого угля на ленточный конвейер. Шибер устанавливается под складом угля.
Состав шиберного затвора

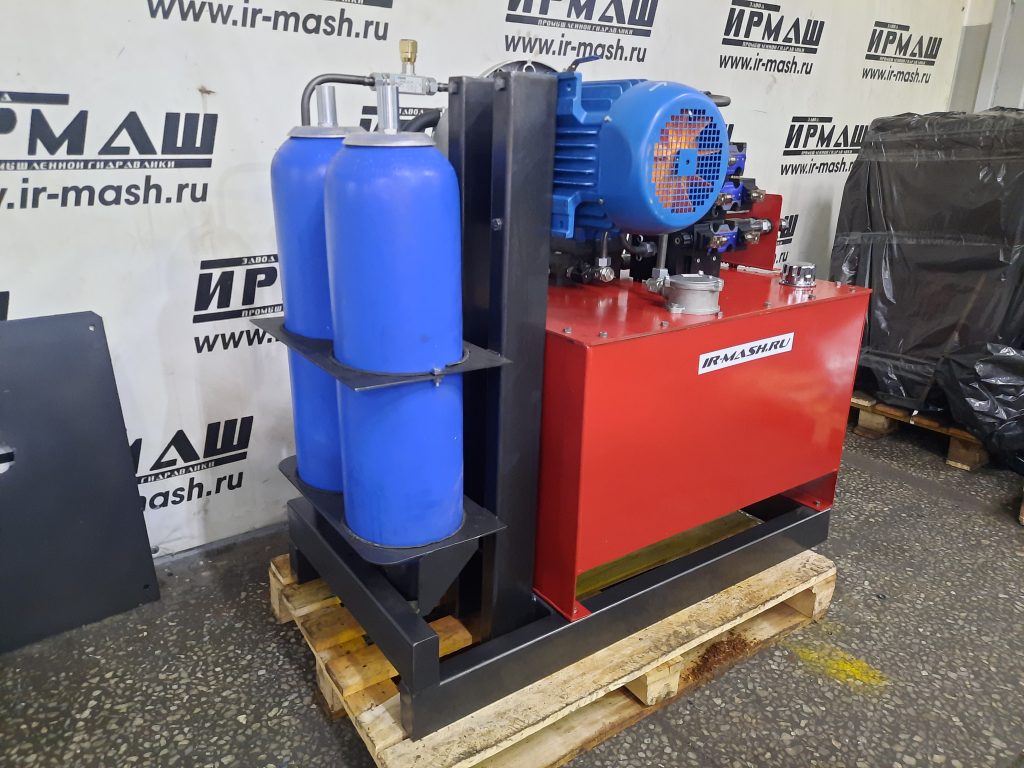

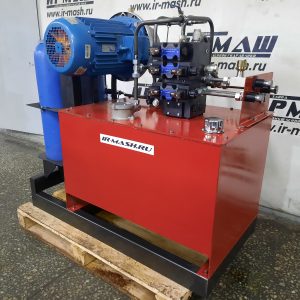

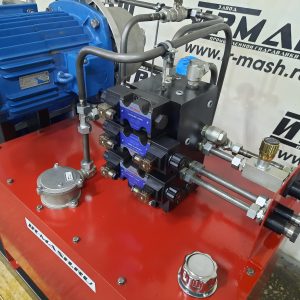

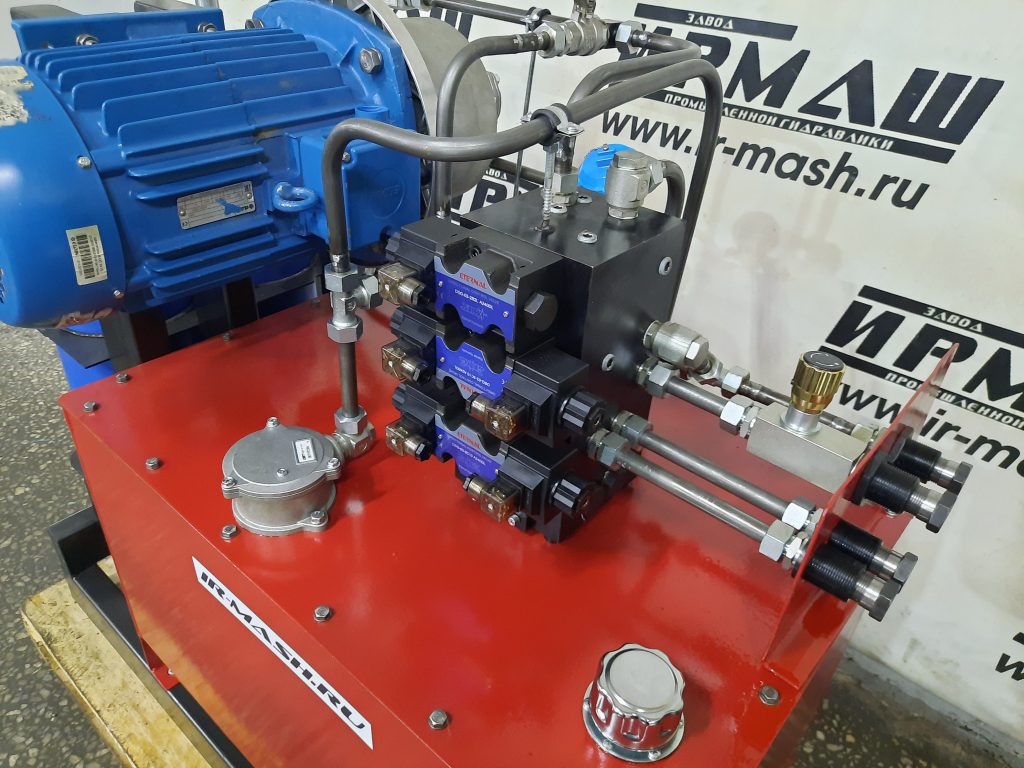

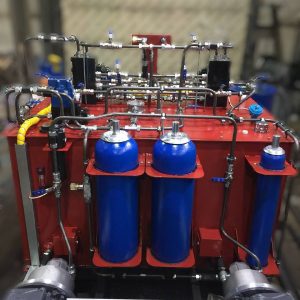

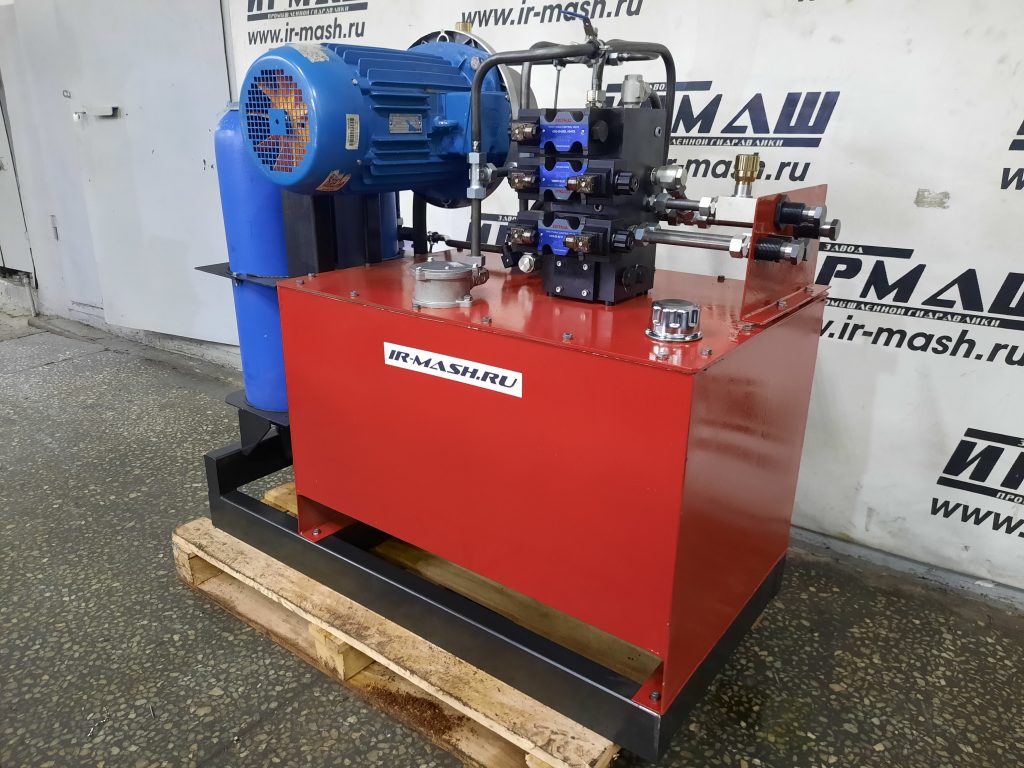

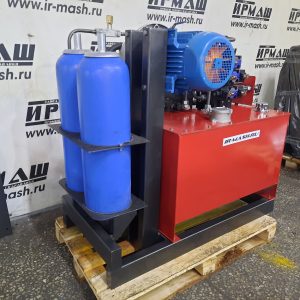

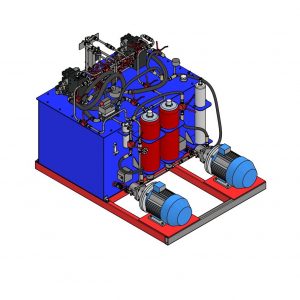

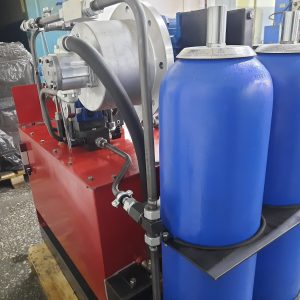

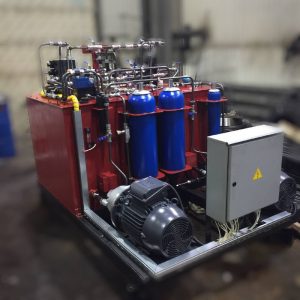

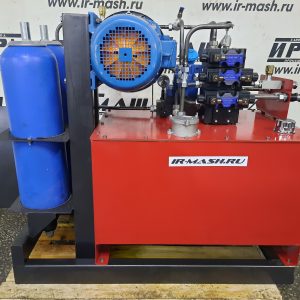

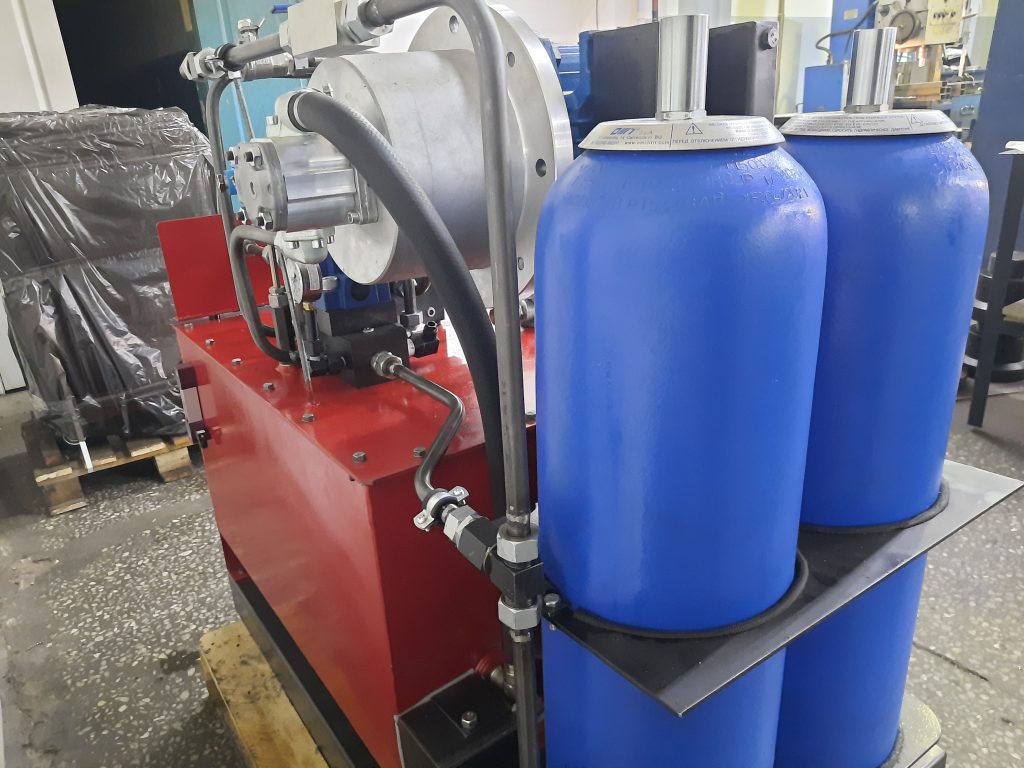

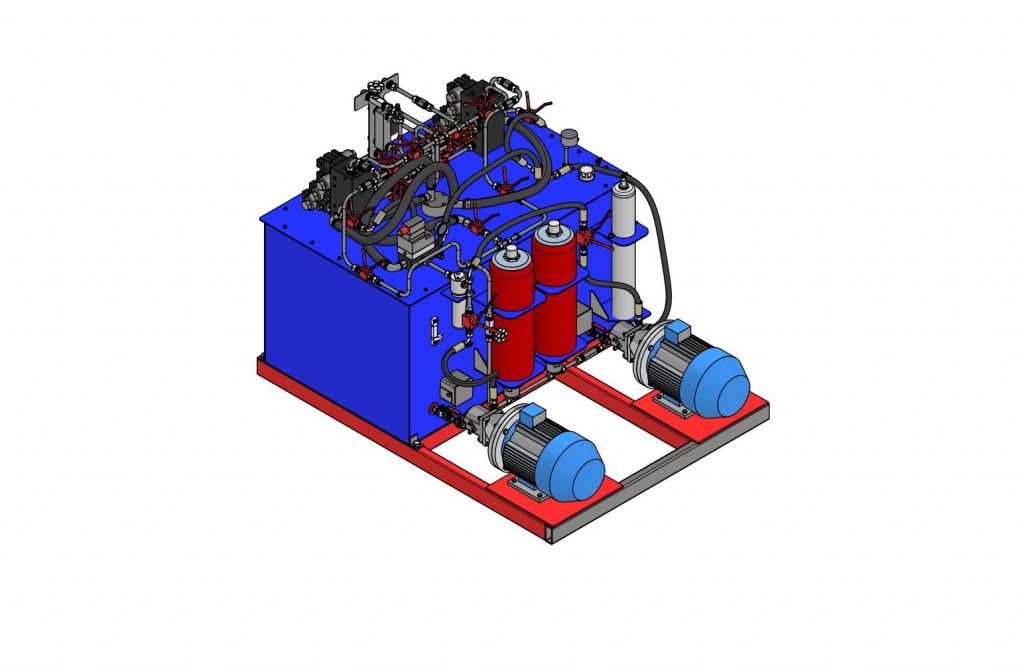

- Насосная станция с отдельным управлением закрытия аварийной заслонки во взрывозащищенном исполнении, с двумя, независимыми контурами управления, обеспечивающими непрерывный цикл работы шибера;
- Гидроцилиндры привода и регулировки заслонки открытия.
Комплект поставки
|
Наименование |
Количество, шт |
|
Гидравлический цилиндр |
4 |
| Гидравлическая станция (одноконтурная/двухконтурная) | 1 |
| Комплект рукавов высокого давления | 1 |
| Сборочный чертеж | 1 |
| Каталог запасных частей и расходных материалов | 1 |
