Пресс гидравлический для сжатия эластомерного поглощающего аппарата (ППА-60ЭПА): как устроено оборудование для подготовки автосцепки к монтажу

Эластомерный поглощающий аппарат автосцепки нельзя просто взять и установить на вагон в свободном состоянии, перед монтажом его нужно сжать и зафиксировать транспортировочными гайками. Делать это вручную или с помощью простых механических приспособлений, трудоёмкая операция, требующая значительного и, что важнее, равномерного усилия: эластомерный элемент чувствителен к перекосам нагрузки, а нестабильное усилие сжатия может привести к неравномерной деформации рабочего тела аппарата.

Для этой задачи Иркутский завод промышленной гидравлики «ИРМАШ» выпускает пресс гидравлический для сжатия эластомерного поглощающего аппарата ППА-60ЭПА.

Назначение

Пресс ППА-60ЭПА предназначен для сжатия эластомерных поглощающих аппаратов автосцепного устройства подвижного состава с целью установки транспортировочных гаек. Оборудование разработано для эксплуатации на вагоноремонтных предприятиях, в депо и на производственных участках железнодорожного транспорта.

Как устроен пресс

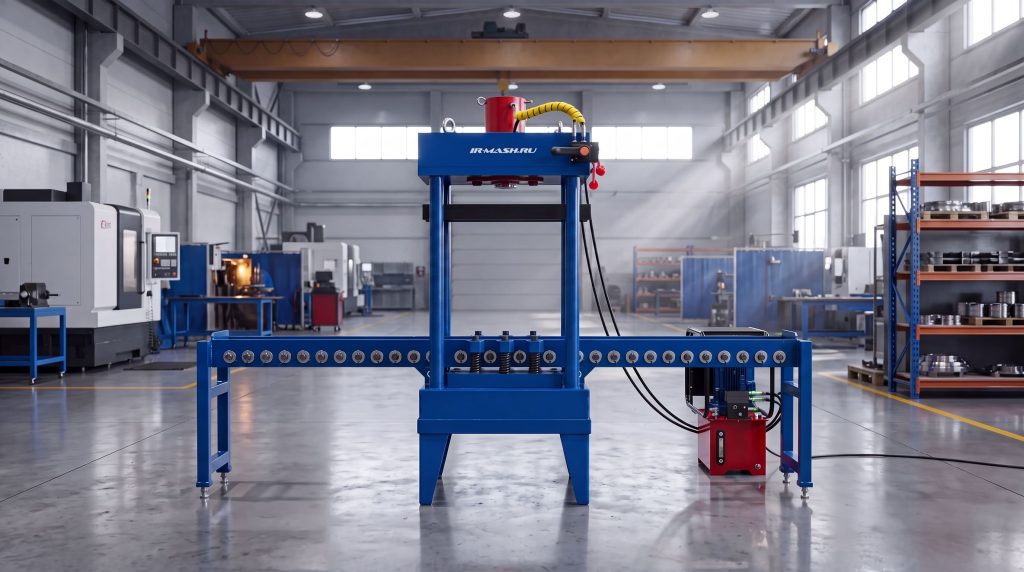

Конструктивно пресс – это сборная рама из четырёх тяг, соединяющих нижнюю плиту с роликовой опорой и верхнюю плиту с гидроцилиндром и гидрораспределителем. Такая рамная схема с четырьмя тягами равномерно распределяет реакцию усилия сжатия по всей конструкции, а не концентрирует нагрузку в одной точке, что продлевает ресурс самого пресса при постоянной эксплуатации.

Два рольганга обеспечивают подачу поглощающего аппарата в рабочую зону и его перемещение, деталь закатывается в центр пресса по роликам без необходимости поднимать её вручную или использовать дополнительную грузоподъёмную технику. Направляющая удерживает аппарат по оси в процессе сжатия, исключая его смещение относительно штока.

Принцип работы

Принцип действия классическая гидравлическая схема: рабочая жидкость под давлением подаётся в поршневую полость гидроцилиндра, создавая усилие сжатия, а обратный ход штока обеспечивается подачей жидкости в штоковую полость. Поршневая полость соединяется с напорной магистралью насосной станции, а штоковая со сливной.

Рабочий цикл выглядит так: поглощающий аппарат устанавливается на рольганг и закатывается в центр пресса, шток гидроцилиндра выдвигается до необходимого положения сжатия, на сжатый аппарат устанавливаются транспортировочные гайки, шток возвращается в исходное положение, освобождая зафиксированный аппарат. После завершения работы давление в гидросистеме сбрасывается, пресс отсоединяется от рукавов высокого давления, а на разъёмы устанавливаются защитные колпачки.

Технические характеристики

Пресс развивает номинальное усилие 60 тс при номинальном давлении 40 МПа. Ход штока — 200 мм, чего достаточно для полного диапазона сжатия эластомерных аппаратов, с которыми работает установка. Габариты пресса — 2661×822×1692 мм, масса — 975 кг.

С какими аппаратами работает пресс

Пресс ППА-60ЭПА совместим с шестью распространёнными типами эластомерных поглощающих аппаратов: 73ZWy, 73ZWy2, АПЭ-95-VB3, АПЭ-120-И, АПЭ-90-A и АПМ-120-T1. Такой охват типов означает, что одно рабочее место закрывает потребности ремонтного участка практически по всему актуальному парку подвижного состава, без необходимости в отдельной оснастке под каждую модель аппарата.

Где применяется

Пресс ППА-60ЭПА используют вагоноремонтные предприятия, депо и производственные участки железнодорожного транспорта, при подготовке эластомерного поглощающего аппарата к установке на вагон.
