Портальный подъемник ПСП: как поднимать оборудование весом с четырёхэтажный дом там, куда не заедет кран

Крупногабаритное промышленное оборудование на стеснённой стройплощадке или в цехе – это почти всегда проблема с краном. Нужного вылета стрелы может не хватить, подъездные пути не рассчитаны на тяжёлую технику, а иногда крану банально негде развернуться между уже стоящими конструкциями и коммуникациями. Пригнать кран нужного класса на удалённый объект – отдельная логистическая задача: спецтехнику нужно согласовать, доставить, собрать на месте, а после работ — так же разобрать и вывезти. Монтаж откладывается, пока не найдут технику подходящего класса или не расширят площадку, а это время и деньги.

Для таких ситуаций «ИРМАШ» выпускает портальный подъемник ПСП – он поднимает, перемещает тяжёлое оборудование без крана вообще, работая прямо на месте установки.

Что такое портальный подъемник и как он устроен

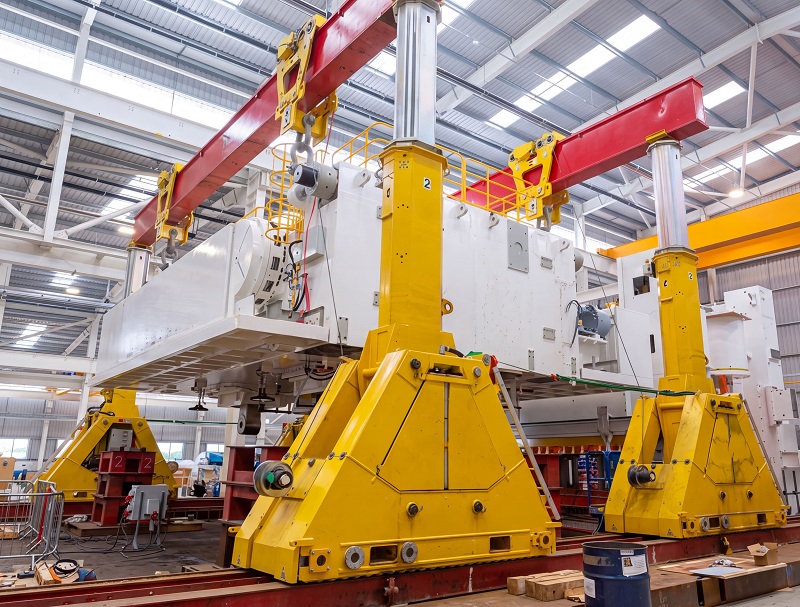

Портальный подъемник ПСП построен на телескопических трёхступенчатых гидравлических стойках с синхронизированным подъёмом. Стойки поднимают груз вертикально, наращивая высоту, по тому же принципу, что и в других системах синхронного гидравлического подъёма, но в портальном исполнении, рассчитанном именно на монтаж и перемещение оборудования, а не только на его вывешивание для ремонта.

Грузоподъёмность и габариты

Максимальная грузоподъёмность портального подъемника ПСП — до 1000 тонн, высота подъёма — до 12,5 метра, это высота четырёхэтажного дома.

При этом сам подъемник в транспортировочном состоянии весит всего 5 тонн и помещается в стандартный контейнер.

Контроль и безопасность

Синхронизация стоек контролируется автоматически: если отклонение между ними превышает 15 мм, система блокирует дальнейший подъём, оператор не может продолжить работу вслепую, полагаясь только на глазомер, как это часто происходит при использовании нескольких независимых домкратов без единой системы управления.

Весь процесс управляется с центрального пульта с системой ОВЕН, а движение груза сопровождается световой и звуковой сигнализацией, предупреждающей людей на площадке о том, что рядом перемещается многотонный груз.

Отдельно предусмотрен случай отключения электропитания посреди подъёма: конструкция портального подъемника позволяет аварийно опустить груз даже без электричества, груз не остаётся зависшим в воздухе в ожидании ремонта электросети или запуска резервного питания.

Где применяется

Портальный подъемник ПСП используют на монтаже крупногабаритного промышленного оборудования – там, где важна точность позиционирования в стеснённых условиях цеха или стройплощадки и где привлечение крана нужной грузоподъёмности либо физически невозможно, либо экономически нецелесообразно для разовой операции.
