Погружные домкраты метод Остерберга: методика, оборудование и применение

Что такое погружные домкраты по методу Остерберга

Погружные домкраты по методу Остерберга – это гидравлические устройства, устанавливаемые внутри свай, которые используются для проведения статических испытаний несущей способности свай с раздельной нагрузкой вверх и вниз.

Метод позволяет тестировать сваю без массивных реакционных рам и анкеров, используя внутреннюю систему нагружения, встроенную в тело сваи.

Суть метода Остерберга

Метод Остерберга (Osterberg Cell, O-cell) основан на разделении сваи на две рабочие зоны:

• нижняя часть воспринимает нагрузку на сжатие (на грунт под пятой),
• верхняя часть – на выдергивание (по боковой поверхности).

Гидравлический домкрат, установленный внутри сваи, создает усилие в двух направлениях одновременно:

• вниз – нагружает основание сваи,
• вверх – нагружает боковую поверхность.

Ключевая особенность метода:
нагрузка формируется изнутри, без необходимости в реакционных конструкциях.

Как работает погружной домкрат

Механика процесса выглядит так:

1. Домкрат устанавливается в проектное положение внутри арматурного каркаса сваи.
2. После бетонирования и набора прочности подключается гидравлическая система.
3. Подается давление рабочей жидкости.
4. Домкрат начинает раздвигаться:
   • верхняя плита движется вверх,
   • нижняя — вниз.
5. Фиксируются перемещения и нагрузки.

Результатом является раздельная оценка:

• сопротивления по подошве сваи,
• сопротивления по боковой поверхности.

Оборудование для метода Остерберга

Для проведения испытаний используется комплекс оборудования, ключевым элементом которого являются погружные гидравлические домкраты.

Основные компоненты системы

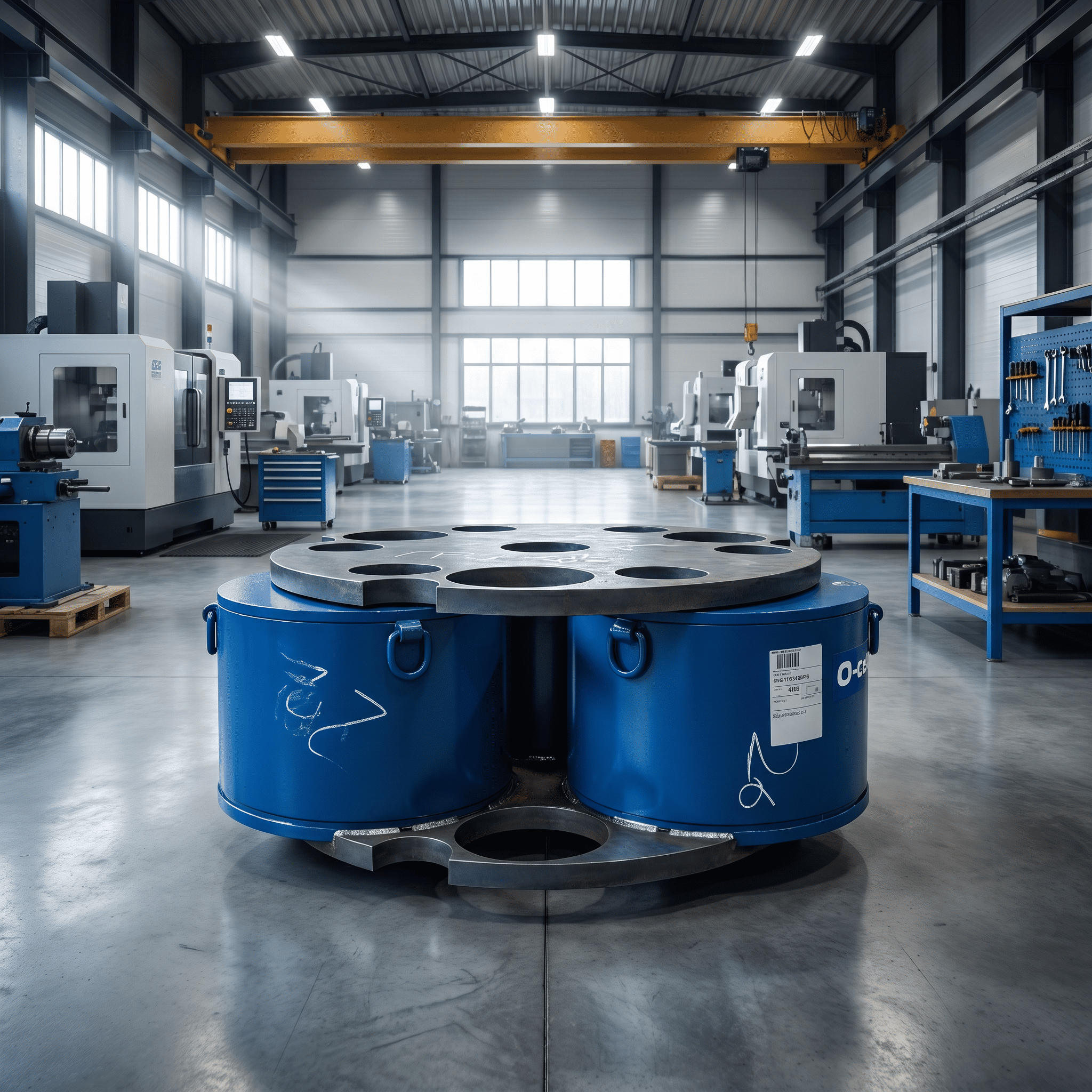

1. Погружной гидравлический домкрат
Конструкция включает:

• цилиндр высокого давления,
• поршневую систему,
• опорные плиты,
• герметичные соединения.

Домкрат должен обеспечивать:

• высокое усилие (десятки–сотни тонн),
• стабильность работы под нагрузкой,
• устойчивость к агрессивной среде (бетон, грунтовые воды).

2. Гидравлическая станция
Обеспечивает:

• подачу давления,
• регулировку нагрузки,
• контроль параметров испытаний.

3. Система измерений
Включает:

• датчики перемещения,
• манометры,
• системы регистрации данных.

4. Соединительные линии
Рукава высокого давления и фитинги, обеспечивающие передачу давления на домкрат.

Требования к погружным домкратам

Для корректной работы в составе сваи оборудование должно соответствовать ряду требований:

• высокая точность передачи нагрузки,
• минимальные потери давления,
• герметичность при длительном нахождении в бетоне,
• устойчивость к деформациям,
• возможность работы в ограниченном объеме.

Практический момент:

ошибка в конструкции домкрата приводит к искажению результатов испытаний, поэтому промышленное исполнение и контроль качества критичны.

Применение метода Остерберга

Метод используется в проектах, где требуется точная оценка несущей способности свай без сложной инфраструктуры.

Основные области применения

1. Высотное строительство

• испытания буронабивных свай,
• контроль несущей способности фундаментов.

2. Инфраструктурные проекты

• мосты,
• транспортные развязки,
• эстакады.

3. Промышленное строительство

• тяжелые сооружения,
• объекты с высокой нагрузкой на фундамент.

Когда метод Остерберга предпочтителен

Метод особенно эффективен в следующих условиях:

• отсутствует возможность установки реакционных рам,
• ограниченное пространство на площадке,
• большие проектные нагрузки,
• необходимость раздельного анализа работы сваи.

Преимущества метода

1. Отсутствие реакционных конструкций
Нет необходимости в анкерных сваях или массивных рамах.

2. Высокая точность
Раздельное измерение сопротивлений дает более точные данные.

3. Компактность
Все оборудование интегрируется в сваю.

4. Снижение затрат на подготовку площадки
Меньше земляных и монтажных работ.

Ограничения метода

Несмотря на преимущества, метод имеет особенности:

• невозможность повторного использования домкрата после бетонирования (в большинстве случаев),
• необходимость точного проектирования на этапе армирования сваи,
• высокая ответственность к качеству оборудования.

Особенности выбора оборудования

При выборе погружных домкратов важно учитывать:

• расчетную нагрузку,
• геометрию сваи,
• условия грунта,
• глубину установки,
• требования к точности измерений.

Критерий выбора:
домкрат должен обеспечивать стабильную работу на всем диапазоне нагрузок без потери герметичности и точности.

Роль производителя в надежности испытаний

В методе Остерберга оборудование является не вспомогательным элементом, а частью измерительной системы.

Это означает:

• конструкция домкрата напрямую влияет на результат,
• отклонения в работе оборудования искажают данные,
• качество изготовления критично для инженерных решений.

Итог

Погружные домкраты по методу Остерберга – это технологическое решение для испытания свай, при котором нагрузка формируется внутри конструкции.

Метод позволяет:

• исключить сложные внешние системы,
• получить раздельные характеристики работы сваи,
• повысить достоверность инженерных расчетов.

Ключевым фактором успеха является не только методика, но и качество применяемого гидравлического оборудования.
