Почему 90% букс гидроцилиндров «убивают» именно при ремонте

Прикипевшая букса на гидроцилиндре 200–500 мм – это всегда выбор между молотом, кувалдой, нагревом горелкой и риском сорвать резьбу окончательно. После одной неудачной попытки откручивания вручную корпус цилиндра часто отправляется не в ремонт, а в металлолом. Стенд для сборки и разборки гидроцилиндров СОГ-500В убирает этот риск: он создаёт управляемый крутящий момент до 111 кНм без единого удара.

Коротко: что это за оборудование

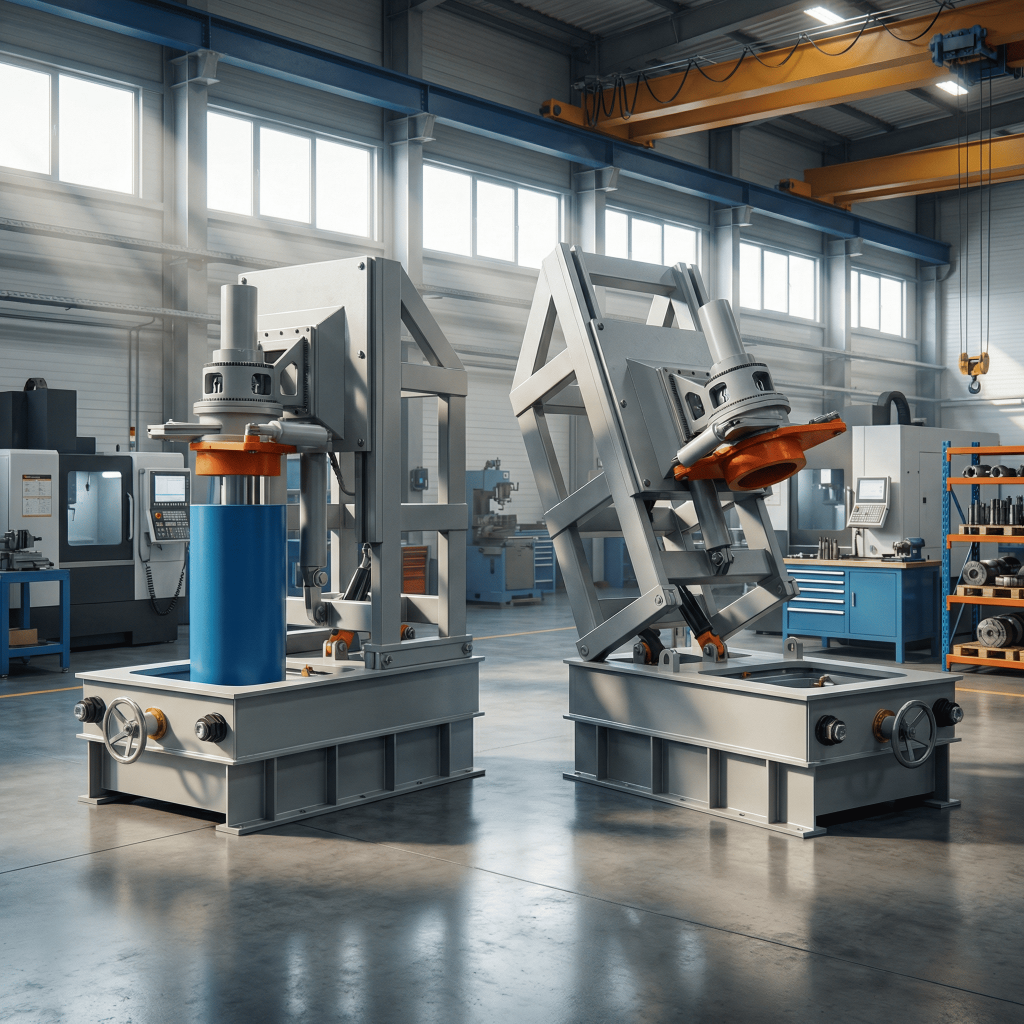

Стенд для сборки и разборки гидроцилиндров СОГ-500В – вертикальный гидравлический стенд для демонтажа и монтажа букс гидроцилиндров с наружным диаметром корпуса от 200 до 500 мм. Он применяется на ремонтных участках, где обслуживается гидравлика тяжёлой техники: экскаваторов, самосвалов, горнодобывающих машин и строительного оборудования.

Почему ручная разборка буксы – это лотерея

Резьбовое соединение буксы рассчитано на десятки и сотни кНм крутящего момента. Вручную такое усилие создаётся длинным рычагом и ударами кувалды, а это означает непредсказуемую нагрузку на резьбу.

Один неверный удар – и резьба срывается, шток деформируется, а ремонт превращается в покупку нового цилиндра. Стенд исключает этот сценарий: усилие создаётся гидравликой плавно и контролируемо, без ударных пиков нагрузки.

Как устроен стенд и почему он не повреждает резьбу

Откручивание буксы происходит в два этапа, и каждый из них решает свою задачу.

Узел предварительного срыва поворачивает прикипевшую буксу на фиксированный угол за один ход гидроцилиндров, а затем возвращается в исходное положение для повторного захвата. Так резьба «срывается» без удара – постепенным нарастанием усилия.

Узел окончательного откручивания передаёт момент от гидромотора-редуктора через упругую кулачковую муфту на сменную коронку. Коронка входит зубьями в пазы оправки, закреплённой на буксе, и полностью откручивает её без перекоса.

Зажимное устройство фиксирует корпус цилиндра двумя обрезиненными губками – подвижной и центрирующей. Резина на опорных пластинах защищает корпус и штуцеры от вмятин при сильном зажиме.

Наклон верхней рамы на 27,5° даёт пространство, чтобы завести цилиндр в зажим грузовой талью сверху, а вертикальная компоновка экономит площадь цеха по сравнению с горизонтальными стендами.

Почему вертикальное исполнение — это не просто форма, а экономия места и денег

Вертикальная компоновка стенда СОГ-500В – ключевое отличие от горизонтальных аналогов, и оно даёт несколько практических преимуществ, а не только иначе расположенные узлы.

Экономия площади цеха. Горизонтальный стенд требует свободного пролёта в несколько метров перед собой для извлечения штока и установки цилиндра. Вертикальный стенд работает «вверх», а не «в длину», поэтому занимает заметно меньше площади пола — это особенно важно в тесных ремонтных цехах, где каждый квадратный метр на счету.

Удобная загрузка грузовой талью. Цилиндр подаётся в зажим сверху с помощью тали или крана, без необходимости закатывать или затаскивать его горизонтально по полу. Это снижает физическую нагрузку на персонал и риск повредить шток при перемещении волоком.

Наклон рамы вместо длинной направляющей. Чтобы завести цилиндр в зажим, верхней раме достаточно отклониться на 27,5° — этого хватает с запасом даже для цилиндра максимального диаметра 500 мм. У горизонтальных стендов аналогичная задача решается длинными направляющими, которые увеличивают общие габариты оборудования.

Устойчивость при больших нагрузках. Рабочая рама вертикального стенда опирается на фундаментную плиту, которая принимает осевые нагрузки строго по вертикальной оси — такая схема устойчивее при моменте откручивания до 111 кНм, чем горизонтальная компоновка, где те же нагрузки стремятся сдвинуть или раскачать раму в плоскости пола.

Визуальный контроль операции. Оператор видит буксу, оправку и зону зацепления коронки сверху, под естественным углом обзора, не нагибаясь и не заглядывая сбоку — это ускоряет совмещение зубьев коронки с пазами оснастки на этапе откручивания.

Технические характеристики СОГ-500В

Сколько времени реально экономит стенд

Ручная разборка прикипевшей буксы диаметром 300–500 мм с нагревом, рычагами и несколькими попытками срыва часто занимает от двух до четырёх часов – и не гарантирует результата. На стенде та же операция укладывается в несколько минут: узел срыва срабатывает за один-два хода гидроцилиндров, после чего гидромотор полностью откручивает буксу без остановки на нагрев и без риска повторного прикипания.

Кому стенд экономит деньги, а не только время

Решение оправдано там, где разборка букс происходит регулярно, а не от случая к случаю.

В ремонтных цехах спецтехники стенд снижает простой оборудования за счёт ускорения каждой операции. На участках планово-предупредительного ремонта он позволяет соблюдать график обслуживания без срывов сроков из-за прикипевших соединений. В сервисных мастерских, ремонтирующих цилиндры разных производителей, диапазон 200–500 мм закрывает большинство поступающих заказов одним оборудованием.

Что отличает СОГ-500В от попытки сэкономить на оснастке

При выборе оборудования для разборки букс важны не только цена, но и три практических критерия.

Диапазон диаметров – 200–500 мм охватывает большинство гидроцилиндров тяжёлой техники, поэтому не требуется отдельная оснастка под каждый типоразмер. Крутящий момент – 6–111 кНм достаточно, чтобы сорвать прикипевшую резьбу без предварительного нагрева горелкой. Узел предварительного срыва – именно он отличает стенд от простого устройства с одним гидромотором: без срыва момент часто прикладывается рывком и повреждает резьбу.

Часто задаваемые вопросы

Что такое стенд для сборки и разборки гидроцилиндров?

Это гидравлическое оборудование для откручивания и закручивания буксы гидроцилиндра без повреждения резьбы и уплотнений.

Какой диаметр гидроцилиндров обслуживает СОГ-500В?

Стенд работает с гидроцилиндрами наружным диаметром корпуса от 200 до 500 мм.

Какой крутящий момент развивает стенд?

Устройство откручивания развивает крутящий момент от 6 до 111 кНм в зависимости от режима работы.

Чем вертикальный стенд отличается от горизонтального?

Вертикальное исполнение занимает меньше площади цеха, позволяет загружать цилиндр грузовой талью сверху и обеспечивает более устойчивую передачу осевых нагрузок на фундамент. Горизонтальные стенды требуют большей длины помещения и направляющих для извлечения штока.

В чём главный плюс вертикального исполнения для тесного цеха?

Стенд работает «вверх», а не «в длину»: для установки цилиндра достаточно наклонить раму на 27,5°, без длинного свободного пролёта, который нужен горизонтальным аналогам для извлечения штока.

Можно ли сорвать резьбу буксы без нагрева горелкой?

Да, узел предварительного срыва создаёт достаточный крутящий момент для откручивания прикипевшей резьбы без предварительного нагрева.

Можно ли использовать стенд для аварийного ремонта?

Да, стенд применяется как для планового технического обслуживания, так и для демонтажа цилиндра после аварийного повреждения уплотнений или штока.
