КВРР-30М: как автоматизировать размотку, резку и намотку стальных канатов сразу с трёх катушек

Работа со стальным канатом редко выглядит сложной только на бумаге: размотать, отмерить, отрезать, смотать в бухту. На это трудоёмкий процесс, где каждая операция требует времени, контроля и аккуратности. Канат тяжёлый, упругий, стремится уйти в провис или, наоборот, натянуться; при ручной резке концы могут распускаться, длина — «гулять», а производительность зависит от усталости оператора.

Если предприятию нужно не несколько случайных отрезков, а стабильная заготовка мерных кусков в сменном режиме, ручные операции быстро становятся узким местом. Особенно когда в работе сразу несколько типоразмеров каната.

Для таких задач ИРМАШ выпускает КВРР-30М — комплекс вертикальной размотки и резки стальных канатов. Это модульная автоматизированная линия, которая позволяет работать с канатами диаметром от 6 до 20 мм, разматывать их с отдельных отдающих модулей, отмерять заданную длину, выполнять термофрикционную резку и наматывать готовые отрезки в бухты.

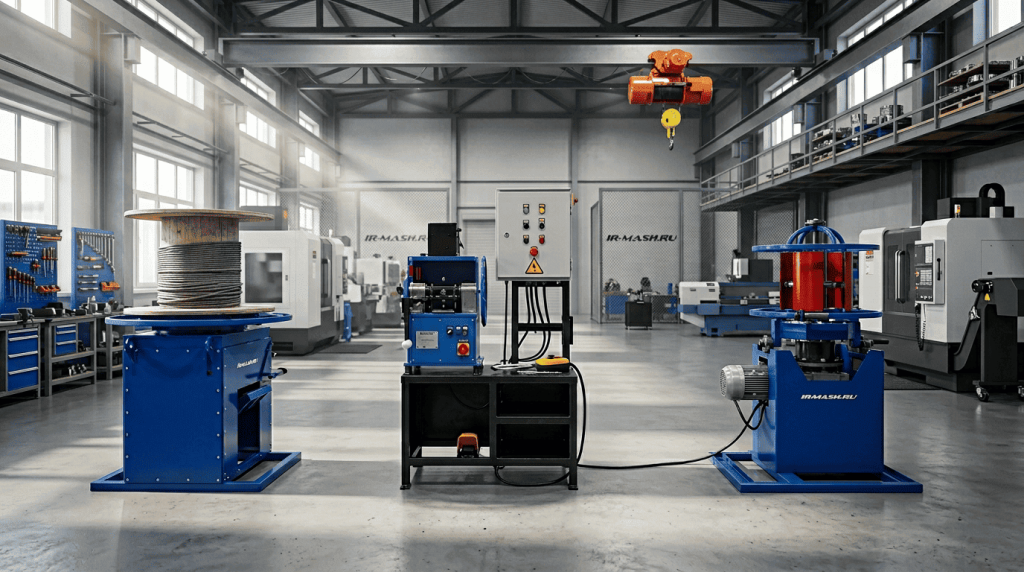

Главное преимущество КВРР-30М – комплекс работает не как отдельная «отрезная машина», а как законченный производственный участок: три размотчика, модуль мерной резки, принимающий модуль намотки, шкаф управления, панель оператора и система безопасности со световыми барьерами.

Задача: получить мерные бухты без ручной перемотки, измерения и постоянных перенастроек

На производстве стальные канаты часто нужны не в заводских барабанах, а в виде готовых мерных отрезков: под комплектование, монтаж, сервис, складскую отгрузку или дальнейшую сборку изделий.

Обычная схема выглядит так: катушку устанавливают на размотчик, канат протягивают, вручную контролируют длину, режут, затем сматывают отрезок в бухту. Если требуется перейти на другой диаметр – процесс перенастраивается. Если нужно выполнить много повторяющихся заказов – оператор постоянно повторяет одни и те же действия.

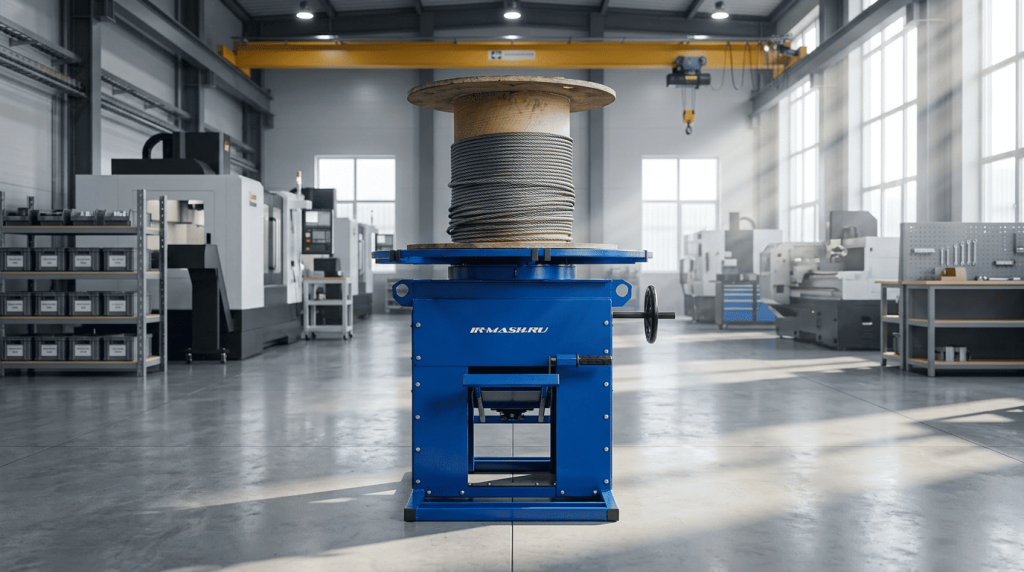

В комплексе предусмотрены три отдельных отдающих модуля под разные диаметры каната.

Каждый канат проходит по своему маршруту через направляющие элементы и подаётся в общий модуль резки. Оператор выбирает нужный диаметр и длину, а установка выполняет цикл: протяжка, измерение, намотка, фиксация и резка.

В результате предприятие получает не просто станок, а производственную линию для серийной подготовки стальных канатов.

Что умеет КВРР-30М

КВРР-30М предназначен для заготовки мерных кусков стального каната диаметром от 6 до 20 мм. Комплекс работает с длинами от 10 до 250 метров и обеспечивает скорость протягивания каната 0,4–0,8 м/с.

Ключевые возможности:

1. размотка канатов с трёх катушек поочередно;
2. выбор нужного диаметра в автоматическом или ручном режиме;
3. мерная протяжка каната;
4. контроль длины измерителем;
5. термофрикционная резка;
6. намотка готового отрезка в бухту;
7. работа по заданию оператора;
8. ввод данных вручную, через QR-код или с ПК;
9. запись истории производства;
10. аварийная остановка;
11. защита рабочей зоны световыми барьерами.

Комплекс способен выполнять от 200 смотанных бухт в смену, при средней длине намотки около 70 метров. Это важный показатель для предприятий, где подготовка каната должна быть не разовой операцией, а регулярным производственным процессом.

Контроль провиса: почему это важно

При размотке стального каната нельзя просто тянуть его с катушки с постоянной скоростью. Катушка имеет массу, инерцию, канат может провисать, натягиваться, подтормаживаться или сходить неравномерно. Если не контролировать провис, линия начнёт работать нестабильно: появятся рывки, ошибки измерения, лишнее натяжение и риск повреждения элементов.

В КВРР-30М для этого применяются датчики провиса с коромыслами.

На отдающих модулях коромысло отслеживает состояние каната. Если возникает провис, датчик передаёт сигнал, и механизм торможения барабана подтормаживает вращение. Таким образом система не даёт катушке «разбегаться» и поддерживает контролируемую подачу.

На принимающем участке датчик провиса помогает регулировать натяжение при намотке. Скорость намотки меняется динамически в зависимости от положения датчика. Это позволяет сматывать готовый отрезок более аккуратно и без резких рывков.

Именно такие элементы делают комплекс производственным оборудованием, а не просто набором размотчика, пилы и барабана.

Термофрикционная резка: отрезать и оплавить конец

Резка стального каната в КВРР-30М выполняется термофрикционным методом. В модуле резки установлен стальной режущий диск диаметром 350 мм, вращающийся со скоростью 6000 об/мин. Мощность двигателя механизма отрезки — 5,5 кВт.

Термофрикционный метод важен для работы с канатом, потому что при резке происходит не только разделение, но и под плавление, такой метод резки помогает уменьшить распускание проволок после отрезки и получить более аккуратную заготовку.

Перед резкой канат фиксируется специальным механизмом прижима. После фиксации включается вытяжка, запускается отрезной узел, и диск выполняет разделение каната. Скорость движения пилы регулируется: чем медленнее подача, тем лучше происходит +оплавление конца.

Для предприятий, которые готовят канатные заготовки серийно, качество торца имеет значение. Чем стабильнее резка, тем меньше дополнительных операций после отрезки.

Автоматический режим: задание на смену и работа по очереди

КВРР-30М рассчитан на серийную работу. Для этого в установке предусмотрен автоматический режим, где оператор задаёт параметры заказа, а комплекс выполняет цикл по выбранной очередности.

Данные можно внести тремя способами:

— вручную через панель оператора;
— через QR-код;
— с персонального компьютера.

В задании указываются параметры: тип каната, диаметр, длина. После запуска система выбирает нужный канат, зажимает его в прижимном ролике и начинает протяжку.

Комплекс выпускает канат на технологическую длину, после чего оператор фиксирует конец на принимающем барабане. Затем продолжается автоматическая намотка до заданной длины. После достижения длины система останавливает протяжку, фиксирует канат на отрезном устройстве и выполняет резку.

В конце цикла протягивающий ролик автоматически возвращает канат в нулевую точку, отматывая его назад. Это упрощает подготовку к следующему циклу.

История производства и контроль результата

Для производственного участка важно не только сделать бухты, но и понимать, что именно было изготовлено: какой канат, какой длины, когда, по какому контракту и каким оператором.

КВРР-30М записывает историю производства. В архиве отображаются:

1. номер позиции;
2. тип каната;
3. диаметр;
4. заданная длина;
5. фактическая длина;
6. статус;
7. дата и время;
8. исполнитель.

Данные можно выгрузить на USB-накопитель. Это удобно для учёта, контроля сменного задания, внутренней отчётности и анализа работы участка.

Для производств, где важна повторяемость и прослеживаемость, такая функция особенно полезна. Оператор работает не «по памяти», а по заданию, а результат фиксируется системой.

Ручной режим: когда нужен прямой контроль оператора

Помимо автоматического режима, в КВРР-30М предусмотрено ручное управление. Оно нужно для наладки, протяжки каната, обслуживания, проверки отдельных узлов и выполнения нестандартных операций.

В ручном режиме оператор может:

— выбрать активный отдающий барабан;
— зажать или отжать прижимной ролик;
— подавать канат вперёд или назад;
— управлять прижимом троса;
— включать пилу;
— опускать и поднимать привод пилы;
— управлять намоткой принимающего модуля.

Для удобства используются два пульта управления: двухкнопочный и пяти кнопочный. На пультах предусмотрены функции управления отдельными операциями, а также аварийная остановка.

Такое разделение удобно: автоматический режим — для серийной работы, ручной — для наладки и контроля.

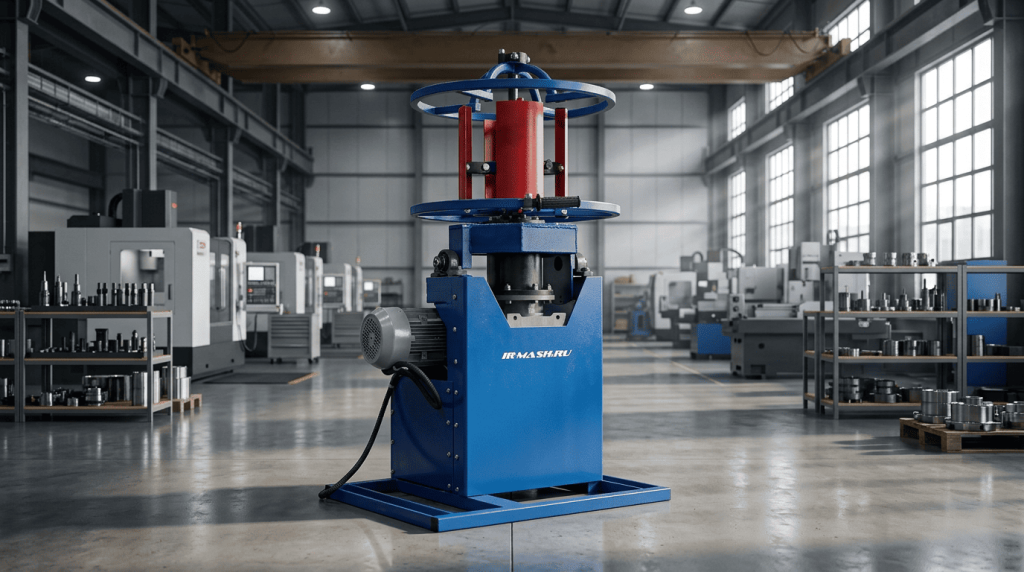

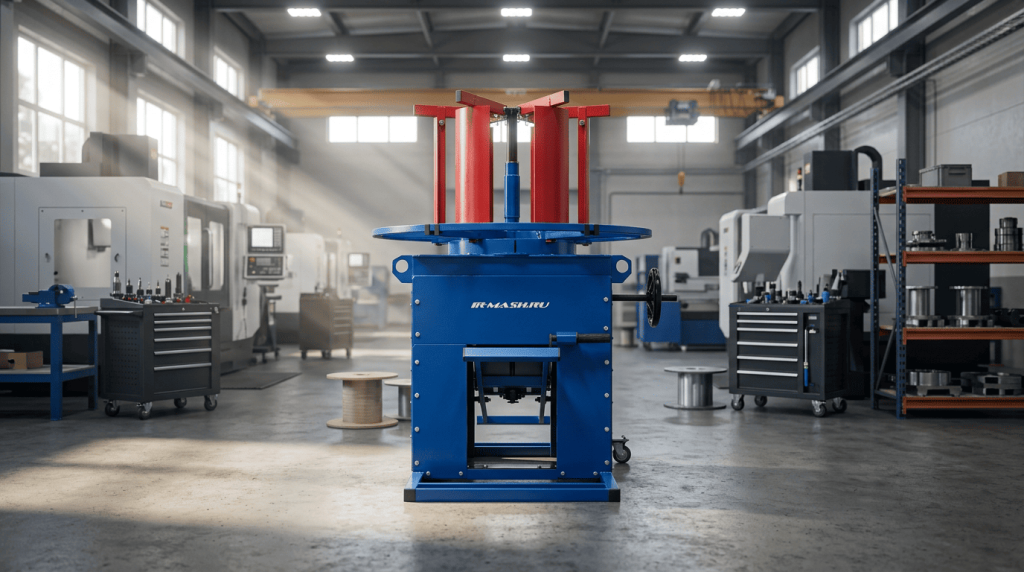

Принимающий модуль: намотка горизонтально, снятие вертикально

Готовый отрезок каната после резки должен быть аккуратно смотан в бухту. Для этого в составе КВРР-30М используется принимающий модуль с приводом вращения барабана.

Особенность конструкции – поворотная рама. Намотка выполняется в горизонтальном положении, а снятие готовой бухты — в вертикальном. Это облегчает работу оператора и делает процесс снятия более удобным.

Принимающий модуль оснащён:

— механизмом вращения барабана с приводом;
— фиксатором троса;
— поворотной рамой;
— складным узлом для снятия бухты;
— ограничителем высоты бухты;
— фиксатором поворотной рамы.

После намотки бухта фиксируется хомутами, чтобы исключить самопроизвольную размотку. Затем оператор переводит раму в вертикальное положение, освобождает фиксаторы и снимает готовую бухту.

Безопасность: световые барьеры, кожухи, датчики и аварийные кнопки

Работа со стальным канатом и термофрикционной резкой относится к операциям повышенной опасности. В КВРР-30М предусмотрен комплекс защитных решений.

По углам рабочей зоны установлены стойки безопасности – световые барьеры. Если человек попадает в опасную зону, основные узлы установки отключаются.

Модуль резки имеет защитное ограждение. Створки рамы оборудованы датчиками прижатия, которые блокируют запуск установки при открытом положении. Также на шкафу управления, пульте и принимающем модуле предусмотрены стоповые кнопки аварийного отключения.

Дополнительно предусмотрены:

— фиксация каната перед резкой;
— защитные кожухи;
— блокировки;
— контроль положения датчиков;
— требование обязательной вытяжки перед резкой;
— работа только при исправной пневмосистеме и электрической части.

Комплекс соответствует требованиям ГОСТ 12.2.003, ТУ 4195-040-00612559-2020 и ТР ТС 010/2011. Степень защиты — IP54.

Технические характеристики КВРР-30М

Основные параметры комплекса:

— метод резки: термофрикционный;
— диаметры каната: от 6 до 20 мм;
— мощность двигателя протягивающего механизма: 3 кВт;
— скорость протягивания: 0,4–0,8 м/с;
— мощность двигателя отрезного механизма: 5,5 кВт;
— скорость вращения диска: 6000 об/мин;
— диаметр режущего диска: 350 мм;
— длина мерных кусков: 10–250 м;
— скорость намотки: до 800 мм/с;
— производительность: от 200 бухт в смену;
— средняя длина намотки: 70 м;
— давление воздуха: 6–10 бар;
— габариты комплекса: 9400 × 3800 × 2075 мм;
— масса комплекса: 2317 кг;
— погрешность измерения длины: от 1%.

Где применяется КВРР-30М

Комплекс подходит предприятиям, где регулярно требуется подготовка мерных отрезков стальных канатов.

КВРР-30М может быть востребован:

— на заводах по производству и комплектации канатных изделий;
— в лифтовой отрасли;
— на ремонтных предприятиях;
— в сервисных центрах;
— на складах металлоизделий и канатной продукции;
— в монтажных организациях;
— на предприятиях, где требуется серийная заготовка каната;
— в производстве комплектов для оборудования, грузоподъёмных систем и механизмов.

Особенно полезен комплекс там, где нужно работать сразу с несколькими диаметрами каната и быстро переходить между заданиями без ручной перенастройки всего участка.

Итог

КВРР-30М — это комплекс вертикальной размотки и резки стальных канатов, предназначенный для серийной заготовки мерных отрезков диаметром от 6 до 20 мм.

Система объединяет три отдающих модуля, автоматизированный модуль мерной резки, принимающий модуль намотки, шкаф управления, панель оператора и световые барьеры безопасности. Комплекс выполняет размотку, протяжку, измерение длины, термофрикционную резку и намотку готовой бухты.

КВРР-30М особенно эффективен там, где требуется стабильная сменная производительность, работа с разными диаметрами каната и контроль каждого производственного цикла. Это не просто оборудование для резки – это готовый автоматизированный участок для подготовки стальных канатов.
