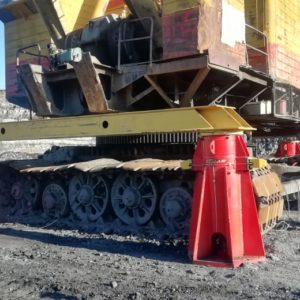

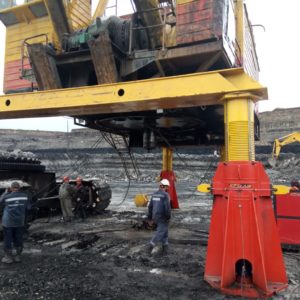

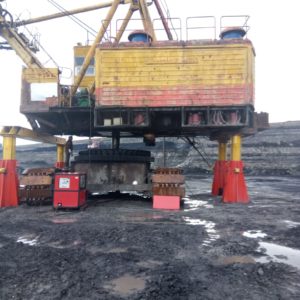

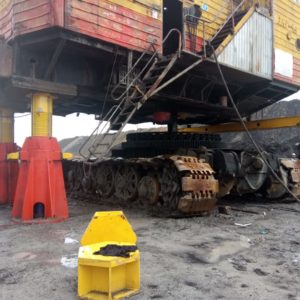

Комплекс гидравлический для подъёма поворотной платформы экскаватора (СПЭГ400)

Описание
Технические характеристики

Гидравлические комплексы «ИРМАШ» предназначены для подъема/опускания поворотной платформы карьерного экскаватора при проведении планового и экстренного ремонта в полевых условиях на месте производства горных работ.

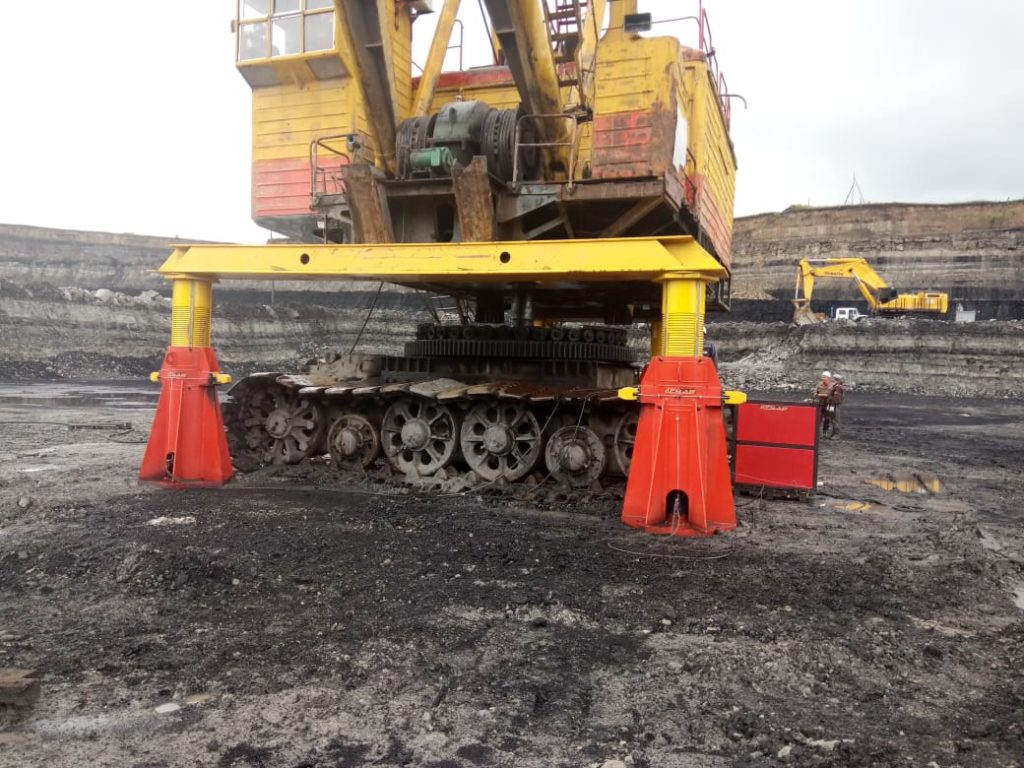

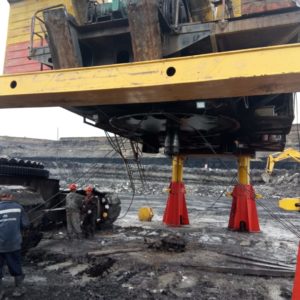

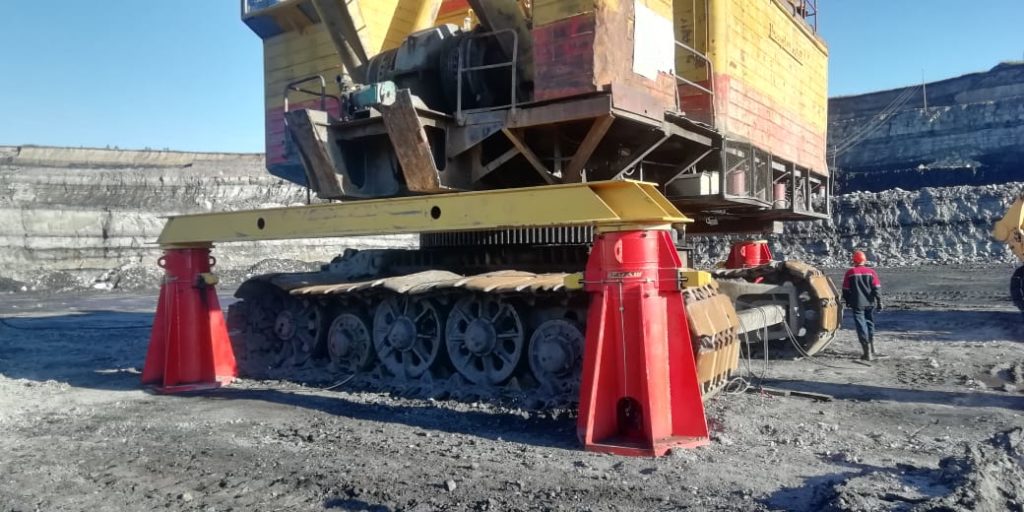

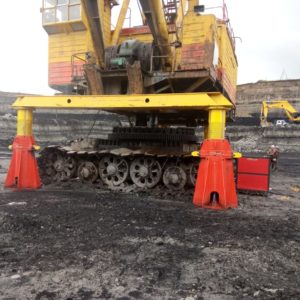

Подъем/опускание поворотной платформы экскаватора обеспечивается одновременной работой гидравлических домкратных стоек. Упакованные элементы комплекса транспортируются всеми видами наземного транспорта.

СПЭГ400 предназначен для подъема/опускания поворотной платформы карьерных экскаваторов производства ООО «ИЗ-Картекс им. П.Г.Коробкова» ЭКГ-8И-У; ЭКГ6,3УС-У; ЭКГ-4У-У.

Комплекс состоит из:

  • 4-х гидравлических домкратных стоек, оснащенных гидрозамками;
  • 4-х-портовой маслостанции с 4-х-портовым радиально-поршневым насосом и блоком управления;
  • балки;
  • 4-х- катушек с рукавами высокого давления.

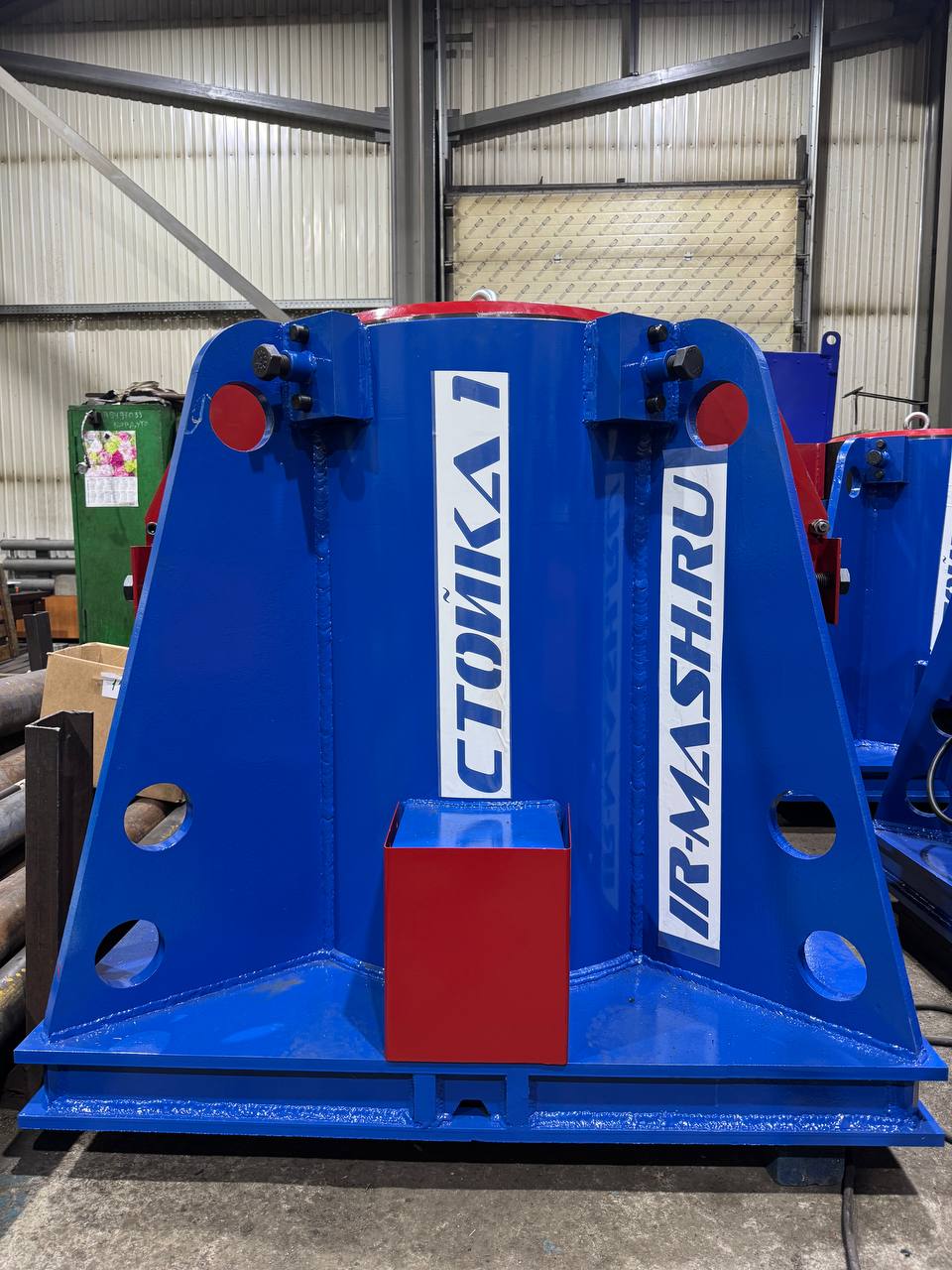

Каждая гидравлическая стойка состоит из телескопического корпуса, зафиксированного на опорной плите.
Внутри выдвижной секции на опорной плите неподвижной секции установлен посредством сферической опоры домкрат с гидравлическим возвратом поршня.

Фиксация от опускания обеспечивается гидрозамками и храповиками с дискретностью 30 мм., разблокировка храповиков осуществляется гидроприводом.

Время, затрачиваемое на подготовительные операции по подъему платформы экскаватора составляет 2-3 часа, на подъем платформы экскаватора типа ЭКГ-8,- 30-40 минут.

Номинальное усилие, тс
400
Номинальное давление в гидросистеме, МПа
до 32
Высота подъёма, мм
до 3835
Рабочая жидкость
Shell Tellus Arctic 32, Масла всесезонные гидравлические с кинематической вязкостью 13,5÷16,5 мм²/с (сСт), Класс чистоты рабочей жидкости должен быть не ниже 13 класса по ГОСТ 17216-2001
Максимальное расчетное сопротивление материала рабочей площадки нагрузке от установки, кгс/см²
30
Рабочий объем силовых гидроцилиндров стоек, суммарный, л
181
Объем бака насосной станции, номинальный, л
250
Масса балки, кг
до 4600
