Комплект гидравлического оборудования для натяжения арматуры


Комплект гидравлического оборудования для натяжения арматуры
Изделие предназначено для натяжения арматурной стали периодического профиля при производстве пред/постнапряженного железобетона.

Состав комплекта ДП2-НС20Г200К:

  • натяжитель ДП2-НС20Г200;
  • клинья для натяжения стержневой арматуры диаметром 12, 14, 16 мм.;
  • станция насосная автоматическая НЭЭ-2,0Н40Т1-НА;
  • комплект рукавов высокого давления длиной 5м;
  • кабель управления – 5 м.

Преимущества применения комплекта ДП2-НС20Г200К:

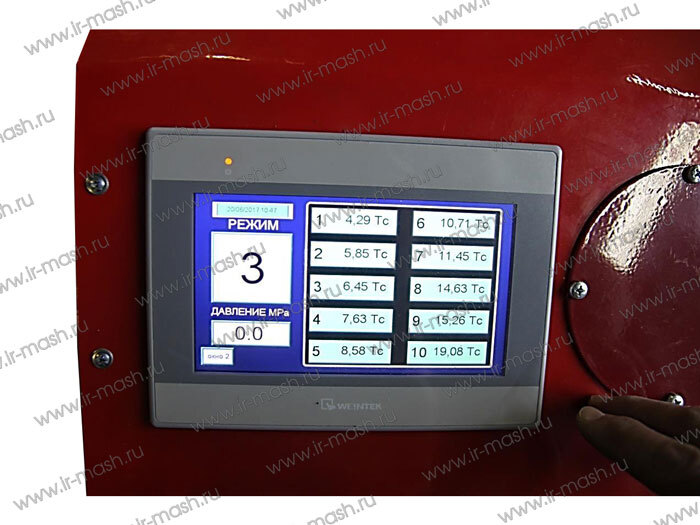

  • возможность установки фиксированного рабочего усилия из 10 режимов на контрольном дисплее насосной станции, выбранных из расчета предельных величин предварительного напряжения для арматуры различных классов прочности и номера профиля, что позволяет оператору в автоматическом режиме с высокой производительностью труда выполнять операции по натяжению арматуры.
  • отличительной особенностью двухцилиндрового домкрата-натяжителя является возможность замены (перестановки) клиньев натяжения под разные диаметры арматуры без разборки домкрата;
  • минимальный выпуск арматуры для применения натяжителя;
  • возможность применения для работы с различными арматурными элементами (стержневая, канатная) при соответствующем оснащении съемными клиньями, по заказу.

Технические характеристики домкрата-натяжителя
арматурного каната

Наименование Значение
Давление, номинальное, МПа 63
Усилие при номинальном давлении, тс 20
Рабочий ход, мм 200
Диаметр натягиваемой стержневой арматуры, мм 12, 14, 16
Давление в плунжерном цилиндре толкателя фиксации анкера, МПа 3
Ход толкателя фиксации анкера, мм 10
Объем рабочий (общий), л 0,64
Диапазон рабочих температур, ºС -30…+40
Габариты, ДхШхВ, мм 641х277х225
Масса, кг 29,1

Станция насосная НЭЭ-2,0Н40Т1-НА с электроприводом 380В

Комплект гидравлического оборудования для натяжения арматуры

  • ном. давление 70 МПа, подача 2 л/мин;
  • 4-х- линейный 3-х- позиционный гидрораспределитель с электромагнитным управлением;
  • гидроаппаратура управления,
  • датчик давления, манометр TM510;
  • контроллер с тактильной панелью управления с возможностью задания усилия натяжения в цифрах кода работ по типу напрягаемой арматуры;
  • шкаф управления,
  • бак 40 л,
  • защитный корпус,
  • ложемент для размещения домкрата,
  • консоль с балансиром (по заказу) на колесной раме.

Цикл работы комплекта гидравлического включает:установку натяжителя на арматурном элементе, установку фиксированного рабочего усилия натяжения на дисплее управления насосной станции, натяжение арматуры, фиксацию анкера, возврат.

Сменные элементы:

  • К12- ДП2-НС20Г200, клин 2-х-сегментный, для домкрата-натяжителя ДП2-НС20Г200, диаметр стержневой арматуры 12 мм.
  • К14- ДП2-НС20Г200, клин 2-х-сегментный, для домкрата-натяжителя ДП2-НС20Г200, диаметр стержневой арматуры 14мм.
  • К16- ДП2-НС20Г200, клин 2-х-сегментный, для домкрата-натяжителя ДП2-НС20Г200, диаметр стержневой арматуры 16 мм.
