Домкраты-натяжители арматурного каната однопрядевые, серия «BAIKAL»

Запросить цену

Технические характеристики

  • Номинальное давление, МПа
    от 45 до 70
  • Номинальное усилие, max, тс
    от 15 до 40
  • Ход поршня, мм
    от 150 до 450

Описание и устройство изделия «Домкраты-натяжители арматурного каната однопрядевые, серия «BAIKAL»»

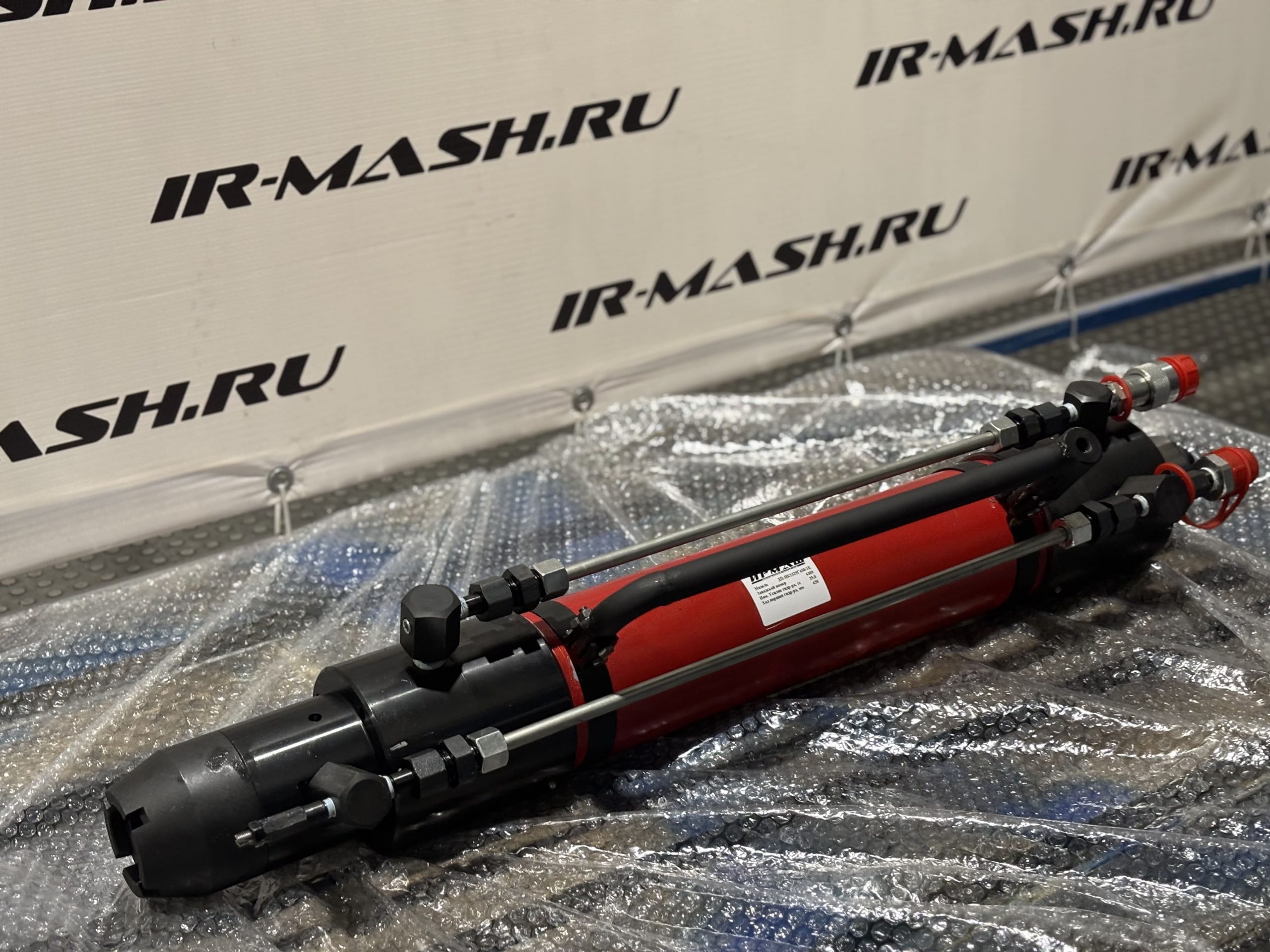

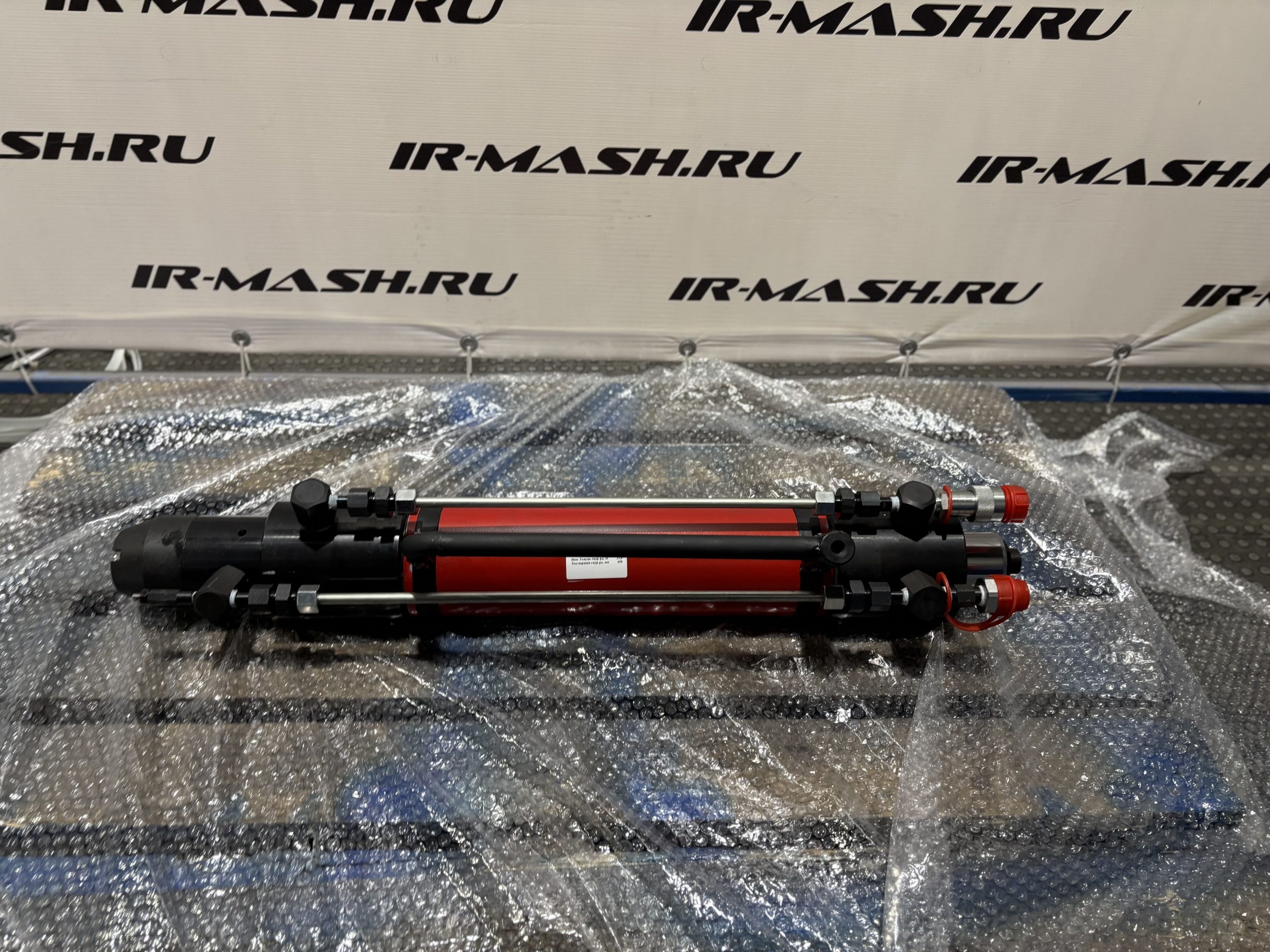

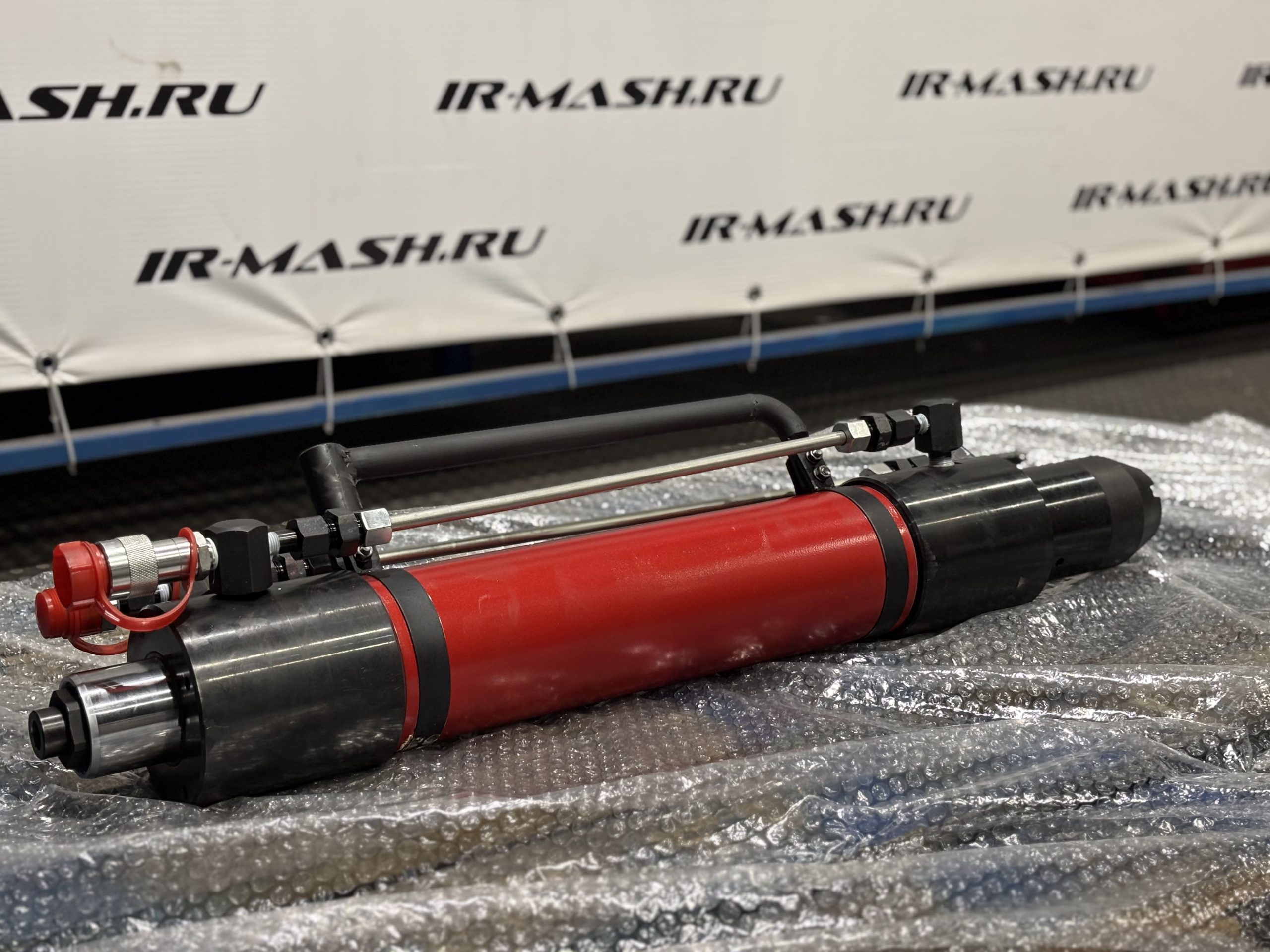

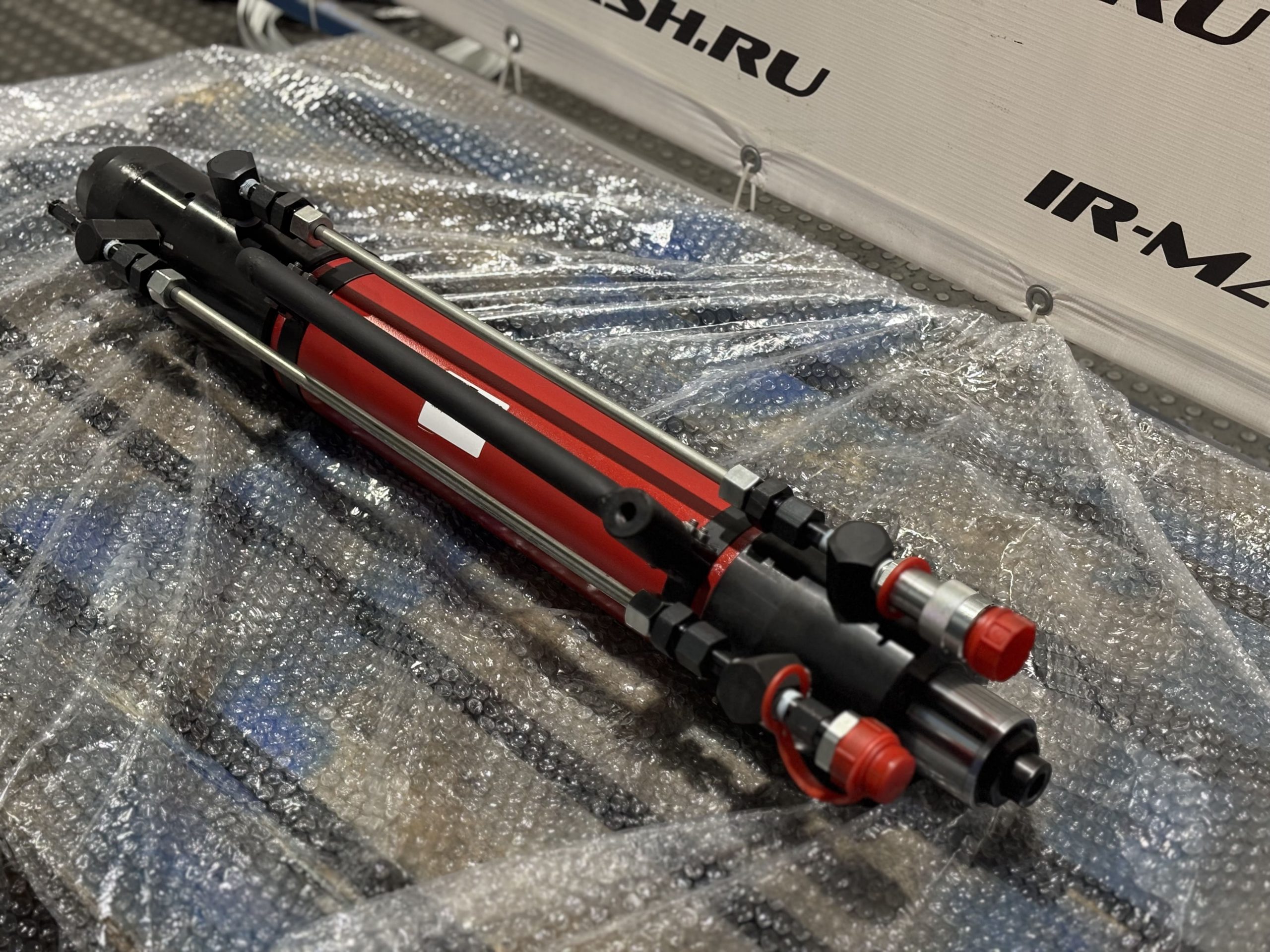

Домкрат-натяжитель выполнен как гидродомкрат с полым штоком с гидравлическим возвратом поршня с фронтальным расположением 3-х-лепестковой цанги для захвата каната при натяжении, исключено раскручивание каната в момент нагружения и не нужно пропускать канат с выходом за длину натяжителя. Домкрат оснащен предохранительным клапаном.

Для подключения к насосной станции посредством рукавов высокого давления требуемой длины, натяжитель снабжён двумя рукавами длиной по 500 мм, укомплектованных полумуфтами БРСД, к напорному рукаву, БРСН, на сливе.

Для комплектации домкрата-натяжителя РВД применить:

  • для напорной линии РВДИ5000К с полумуфтой БРСН004;
  • для сливной линии КСл5000, комплект сливной из РВД5000К с штуцер-муфтой и полумуфтой БРСД004.

Модель ДП-НК1525Г200/1ЕМ – домкрат-натяжитель арматурного каната, оснащен удлиненным упором, L-170 мм, диаметр упора мин. 54 мм, удлиненным поршнем поджима для выполнения работ при близко расположенных анкерах.

Работы по натяжению арматурных канатов однопрядевым домкратом-натяжителем выполняются управлением с дистанционного пульта насосной станции НЭЭ-2,0И10Т1 для домкратов с рабочим объемом до 0,73 л. включительно; НЭЭ-3,0И40Т1 для домкратов с рабочим объемом более 0,73 л.

При заказе домкрата необходимо указать диаметр напрягаемого каната.
Технические характеристики домкрата-натяжителя
арматурного каната однопрядевого

Примечание:

  • Заказывать, как ЗИП, в базовом варианте для применения с канатом диаметром 12,5 мм. 3-х-лепестковый клин К- 34/12,5; для каната диаметром 15,2 мм клин К-34/15,2; для каната 15,7мм клин К-34/15,7; для каната 18мм клин К-42/18.
  • В процессе эксплуатации домкратов-натяжителей требуется ежедневная чистка цанговых зажимов и смазка специальным составом на основе дисульфида молибдена типа Lubricant 350.



Модель Ном.
давление,
МПа
Ном.
усилие
натяжения,
тс
Диаметр каната, мм Ход
поршня,
мм
Раб.
объем, л
Габариты,
мм,
ДхШхВ
(по ручке)
Вес, кгс
ДП-НК1118Г150/1Е 70 18 6, 9, 35: 11,5 150 0,38 700x95x143 19,9 Узнать цену
ДП-НК1215Г150/1Е 50 15 12-13 150 0,55 707x124x189 24,3 Узнать цену
ДП-НК1525Г150/1Е 70 25 15,2: 15,7 150 0,55 707x124x189 24,3 Узнать цену
ДП-НК1525Г200/1Е 70 25 15,2: 15,7 200 0,73 807х132х186 26,7 Узнать цену
ДП-НК1525Г200/1ЕМ 70 25 15,2: 15,7 200 1,36 932х132х186 28,6 Узнать цену
ДП-НК1215Г300/1Е 45 15 12-13 300 1,36 1007х125х186 31 Узнать цену
ДП-НК1525Г300/1Е 70 25 15,2: 15,7 300 1,36 1007х125х186 31 Узнать цену
ДП-НК1525Г450/1Е 70 25 15,2: 15,7 450 2,04 1307х130х190 38 Узнать цену
ДП-НК1840Г200/1Е 70 40 18 200 1,2 826х176х234 51,9 Узнать цену
