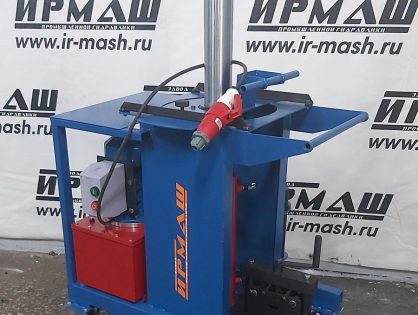

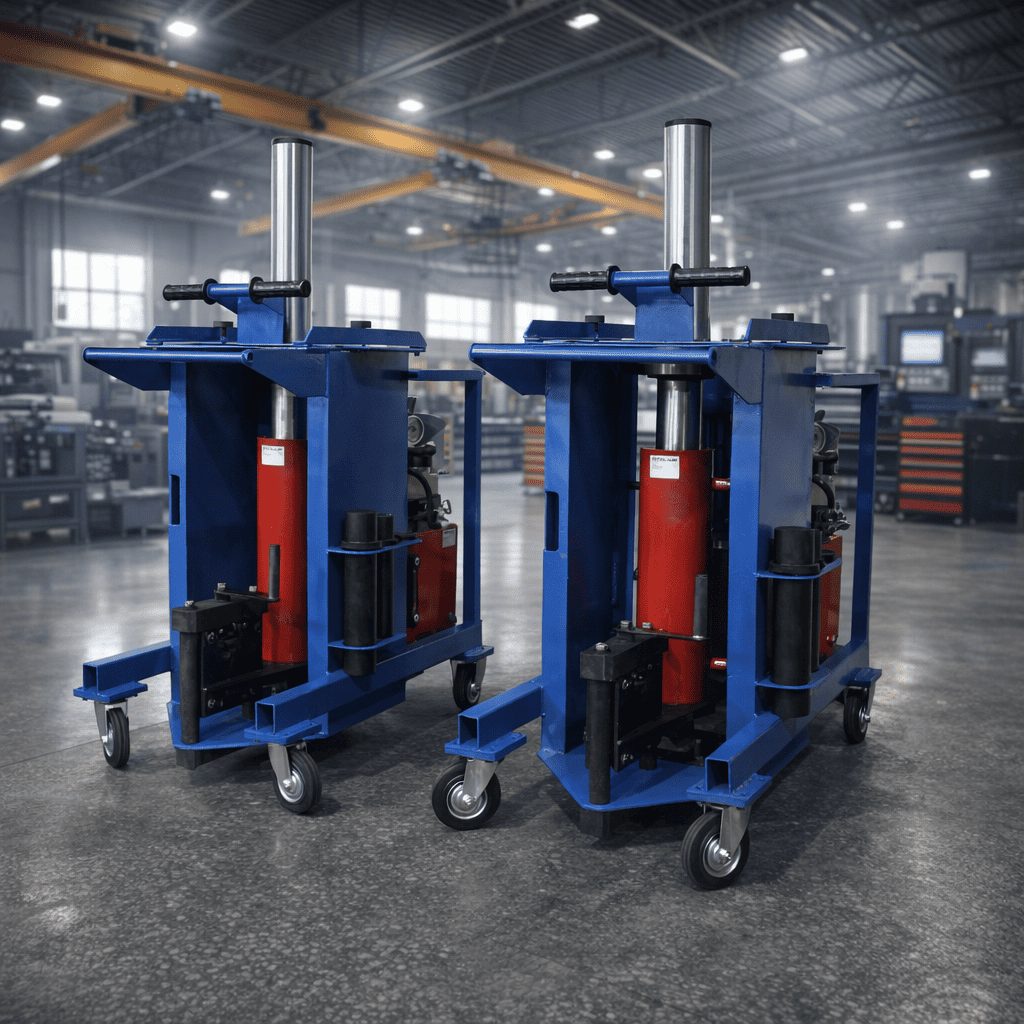

Установка для правки люков (УПЛ-Э)

Запросить цену

Технические характеристики

  • Номинальное усилие, тс
    до 15
  • Ход штока, мм
    до 300
  • Номинальное давление, МПа
    19
  • Рабочая жидкость
    ВМГЖТУ38 101 479-86, ВМГЗТУ38 101479-86, МГЕ-10А ОСТ38 01281-82
  • Диапазон температур окружающей среды, ºС
    от -10 до +40
  • Габариты, ДхШхВ, мм
    890х610х1275
  • Максимальная высота, мм
    2050
  • Масса, кг
    220

Описание и устройство изделия «Установка для правки люков (УПЛ-Э)»

Установка предназначена для правки крышек разгрузочных люков грузовых полувагонов без их снятия и правки кромок люковых проёмов при проведении ремонта в условиях депо.

С помощью установки выполняются работы по выправке и поджатию люков и угольников нижней обвязочной рамы полувагона. Установка позволяет наклонять шток гидроцилиндра на угол до шести градусов к вертикали.

Установка УПЛ-Э оснащена гидравлической насосной станцией с электроприводом.

В целях повышения безопасности работ, в качестве силовой установки возможна замена насосной станции с электроприводом на станцию с пневмоприводом. При этом исключается опасность поражения электрическим током обслуживающего персонала.

Опыт эксплуатации установки для правки люков УПЛ-Э показал не только экономическую эффективность ее использования, безопасность и улучшение условий труда, но и высокую эксплуатационную надежность и низкую стоимость обслуживания.

Изделие выполнено в климатическом исполнении УХЛ категории размещения 3.1 по ГОСТ15150-69.

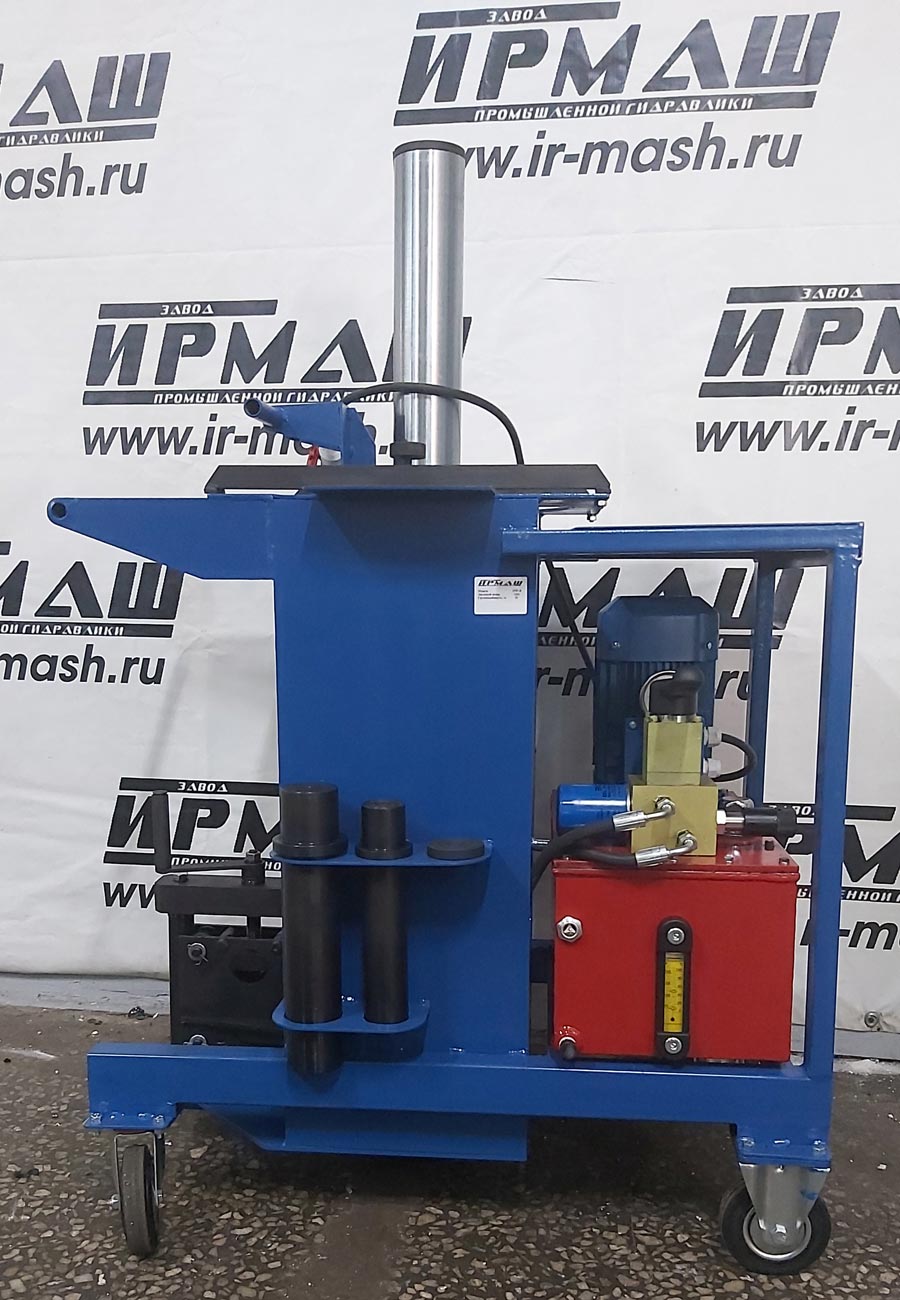

Устройство УПЛ-Э и принцип работы

Основными составными частями являются:

  • гидроцилиндр с нижней сферической опорой (1);
  • насосная станция с электрическим приводом НЭР-2.0И10Т1 (2);
  • рама с колёсами (3);
  • направляющая штока (4);
  • сменные насадки с опорами (5);
  • механизм подъёма гидроцилиндра (6).



Механизм подъёма (6) перемещает гидроцилиндр в транспортное и рабочее положения.

Наклон штока гидроцилиндра осуществляется с помощью направляющей штока (4).

Подъём штока с насадками и опорами производится за счет усилия, возникающего в результате подачи гидравлической жидкости под давлением в поршневую полость гидроцилиндра.

Возврат штока в исходное положение осуществляется при подаче гидравлической жидкости в штоковую полость цилиндра.
