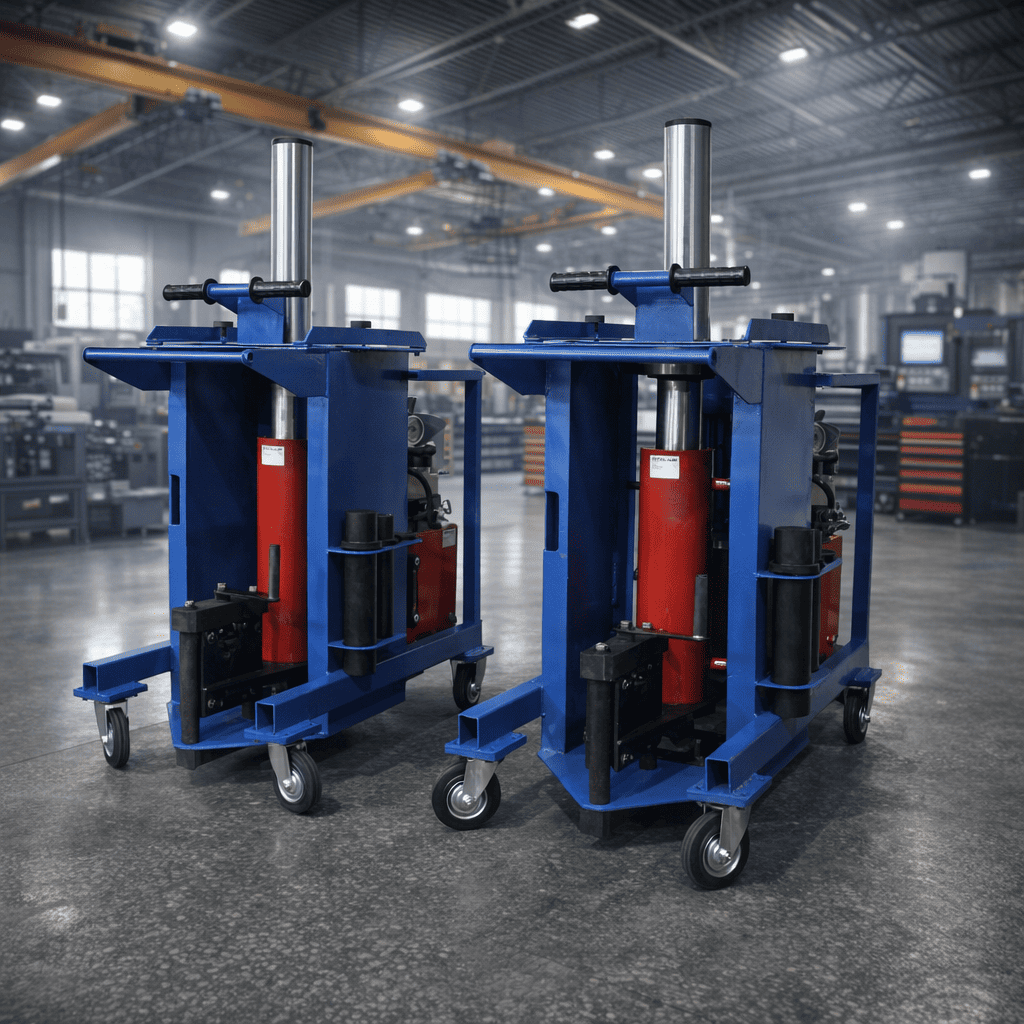

Установка для правки люков: методика, оборудование и применение

Установка для правки люков предназначена для восстановления геометрии крышек разгрузочных люков полувагонов и кромок люковых проемов без демонтажа.

Оборудование применяется при ремонте грузовых полувагонов в условиях депо и позволяет выправлять деформированные элементы конструкции непосредственно на вагоне.

Основная задача установки – выправка крышек люков, поджатие люков и восстановление угольников нижней обвязочной рамы.

Методика правки люков полувагонов

Правка люков выполняется методом гидравлического усилия, которое прикладывается к деформированному элементу с помощью гидроцилиндра.

Методика ремонта включает несколько этапов:

1. Подготовка оборудования

Установку подводят к месту ремонта и подключают насосную станцию к источнику питания или сжатого воздуха.

2. Установка насадок

В зависимости от характера деформации устанавливаются сменные насадки и опоры, обеспечивающие необходимую высоту и точку приложения усилия.

3. Позиционирование гидроцилиндра

Шток гидроцилиндра направляется к деформированной зоне люка.
Конструкция направляющей позволяет изменять угол штока относительно вертикали.

4. Правка люка

При подаче гидравлической жидкости в рабочую полость цилиндра создаётся усилие, которое выправляет деформированный элемент.

5. Возврат механизма

После выполнения операции давление сбрасывается, и шток возвращается в исходное положение.

Такая методика позволяет выполнять ремонт без демонтажа люка, что существенно сокращает время ремонта вагонов.

Принцип работы установки для правки люков

Работа оборудования основана на использовании гидравлического усилия.

При подаче рабочей жидкости под давлением в гидроцилиндр шток перемещается и создаёт усилие, необходимое для выправки деформированного люка.

Обратное движение происходит при подаче жидкости в штоковую полость цилиндра.

Оборудование для правки люков полувагонов

Установка для правки люков УПЛ-Э

Установка УПЛ-Э предназначена для ремонта крышек люков грузовых полувагонов в депо.

Основные характеристики оборудования:

• усилие гидроцилиндра – до 15 тс
• ход штока – до 300 мм
• номинальное давление – до 19 МПа
• масса оборудования – около 220 кг

Конструкция позволяет регулировать угол наклона штока для точного воздействия на повреждённый участок конструкции.

Установка для правки люков УПЛ-П2М

УПЛ-П2М – установка для ремонта люков полувагонов, оснащённая насосной станцией с пневматическим приводом.

Основные параметры оборудования:

• номинальное усилие гидроцилиндра – 15 тс
• давление в системе – до 19 МПа
• ход штока – 300 мм
• масса установки – около 200 кг

Установка оснащена телескопическими ручками и колесной рамой, что облегчает перемещение оборудования по ремонтной площадке.

Преимущества применения установки для правки люков

Использование специализированных установок позволяет значительно повысить эффективность ремонта вагонов.

Основные преимущества:

• правка люков без демонтажа
• сокращение времени ремонта
• мобильность оборудования
• возможность работы в условиях депо

Кроме того, гидравлическая система обеспечивает плавное регулирование усилия, что снижает риск повреждения конструкции вагона.

Где применяется установка для правки люков

Оборудование используется на предприятиях железнодорожного транспорта:

• вагоноремонтные депо
• предприятия по обслуживанию подвижного состава
• ремонтные подразделения промышленных предприятий
• сервисные компании железнодорожной отрасли

Наиболее часто установка применяется при ремонте полувагонов, используемых для перевозки угля, руды и других сыпучих грузов.
