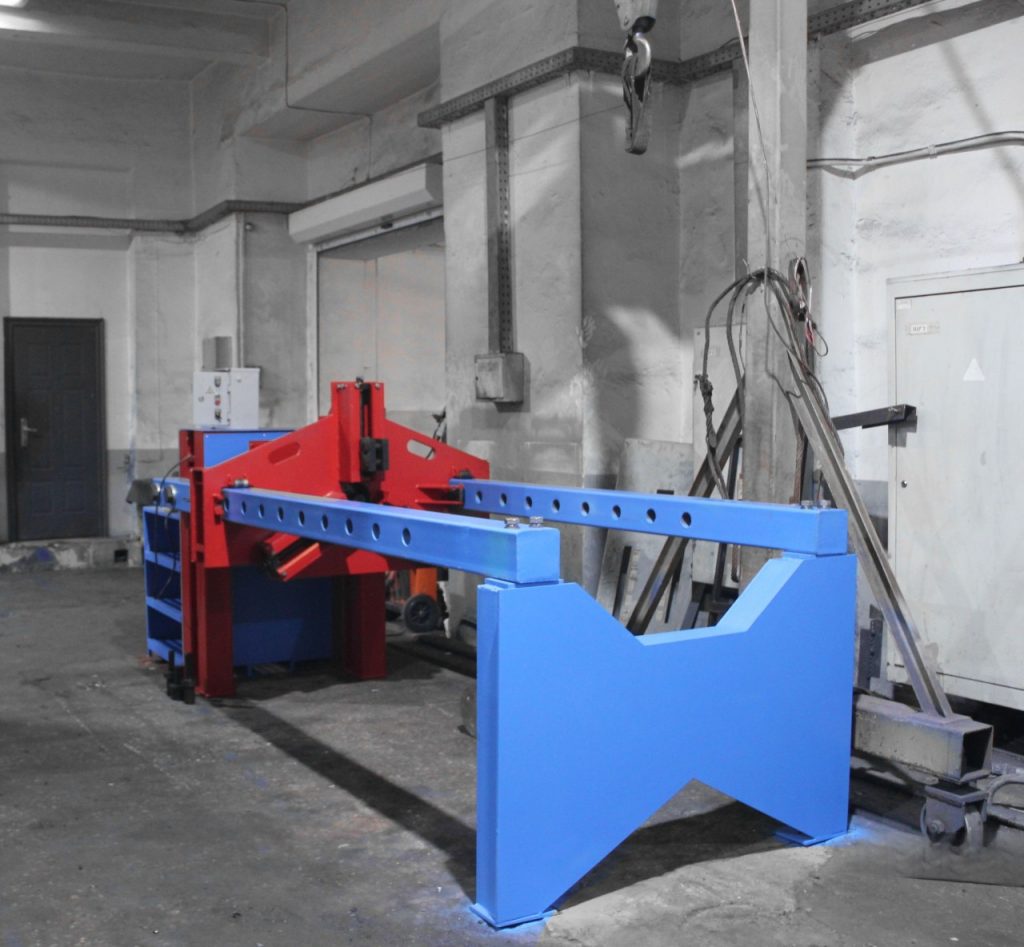

Пресс горизонтальный гидравлический: методика, оборудование и применение

Пресс горизонтальный гидравлический – это промышленное оборудование, предназначенное для выполнения монтажно-демонтажных, распрессовочных, запрессовочных с крупногабаритными деталями и узлами в условиях производственных и ремонтных цехов.

Горизонтальное расположение оси гидроцилиндра позволяет работать с длинными валами, втулками, колесами и сборочными узлами, снижает риск перекосов и обеспечивает более высокую безопасность выполнения силовых операций по сравнению с вертикальными прессами.

Назначение и особенности горизонтального гидравлического пресса

Пресс горизонтальный гидравлический применяется в тех случаях, когда требуется создать значительное и строго контролируемое осевое усилие для воздействия на деталь, расположенную в горизонтальной плоскости.

Устройство и принцип работы

Пресс горизонтальный гидравлический представляет собой силовую установку, в которой рабочее усилие формируется гидроцилиндром двойного действия и передается на деталь вдоль горизонтальной оси.

Основные узлы пресса

Конструктивно пресс включает:

• жесткую несущую раму;
• гидроцилиндр двойного действия;
• подвижную траверсу с возможностью фиксации в нескольких положениях;
• комплект сменных упорных плит;
• насосную станцию с гидрораспределителем;
• рукава высокого давления и органы управления.

Принцип создания усилия

Рабочее усилие создается за счет подачи рабочей жидкости под давлением в поршневую полость гидроцилиндра. Под действием давления поршень перемещает шток, который оказывает осевое воздействие на обрабатываемую деталь.

Возврат штока осуществляется путем подачи жидкости в штоковую полость цилиндра. Такая схема обеспечивает плавное движение, стабильное усилие и возможность выполнения как запрессовки, так и распрессовки деталей.

Методика работы на горизонтальном гидравлическом прессе

Эксплуатация горизонтального гидравлического пресса выполняется в строгом соответствии с руководством по эксплуатации и предполагает соблюдение определенной последовательности действий.

Подготовка пресса к работе

Перед началом работ необходимо:

1. Установить пресс на ровное и прочное основание и надежно закрепить его.
2. Подключить насосную станцию и соединить ее с гидроцилиндром рукавами высокого давления.
3. Проверить уровень и состояние рабочей жидкости.
4. Удалить воздух из гидросистемы путем нескольких циклов выдвижения и возврата штока без нагрузки.
5. Убедиться в исправности органов управления и отсутствии утечек.

В качестве рабочей жидкости используются гидравлические масла ВМГЗ или МГЕ-10А с требуемым классом чистоты.

Порядок выполнения прессовых операций

Работа на горизонтальном гидравлическом прессе выполняется в следующей последовательности:

1. Подвижная траверса устанавливается в положение, соответствующее габаритам обрабатываемой детали.
2. Деталь размещается строго по оси гидроцилиндра и опирается на подходящую упорную плиту.
3. Проверяется соосность и отсутствие перекосов.
4. Плавной подачей давления выполняется запрессовка или распрессовка.
5. Давление и ход штока контролируются и не превышают номинальные значения.
6. После завершения операции давление сбрасывается, шток возвращается в исходное положение.

Воздействие на деталь должно осуществляться всей рабочей поверхностью без смещения, что предотвращает повреждение узлов и оборудования.

Области применения

Пресс горизонтальный гидравлический используется:

• при монтаже и демонтаже валов, втулок, колес, подшипников;
• при ремонте редукторов, электродвигателей и насосных агрегатов;
• при восстановлении посадочных мест;
• в производственных и ремонтных цехах промышленных предприятий.

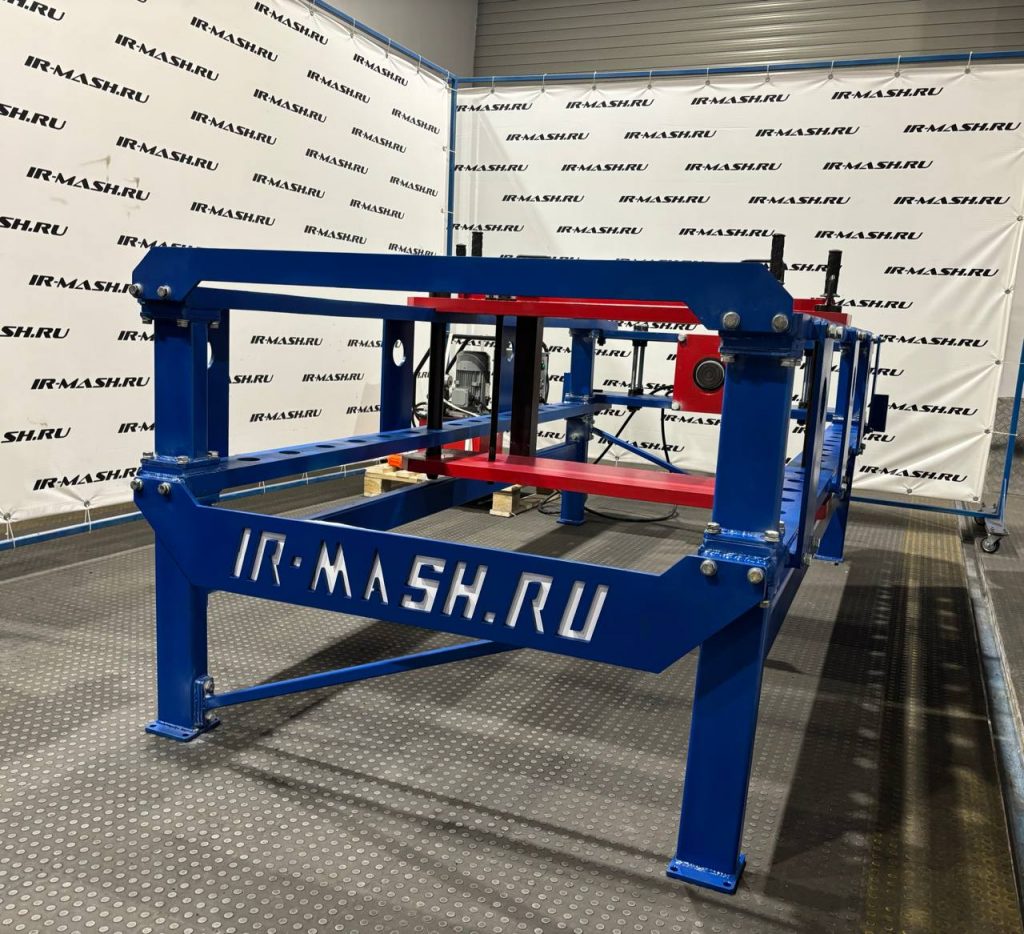

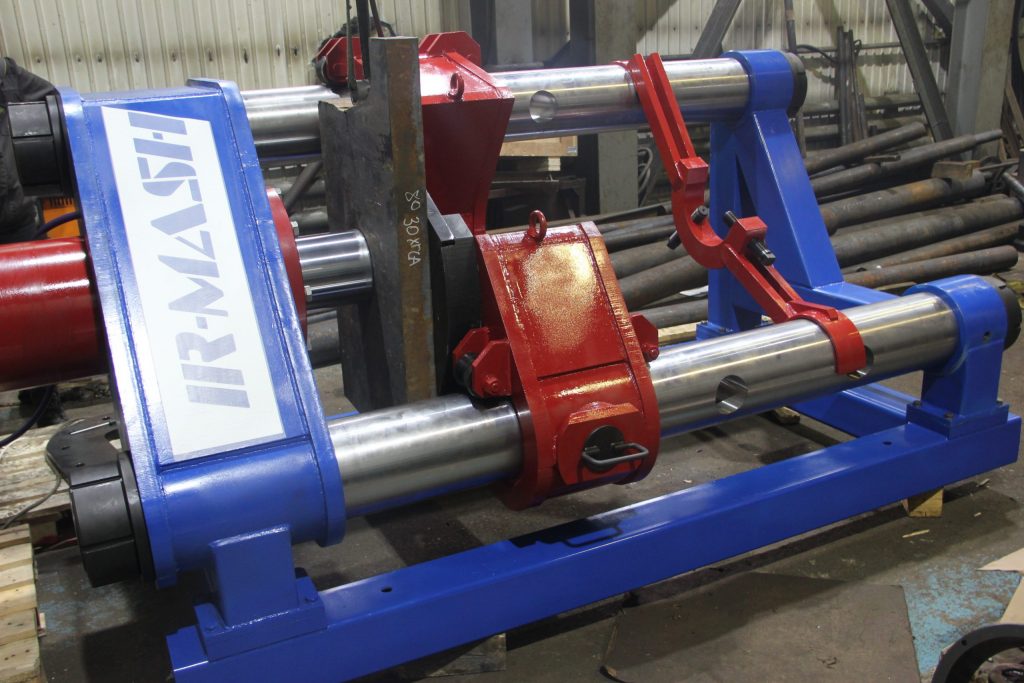

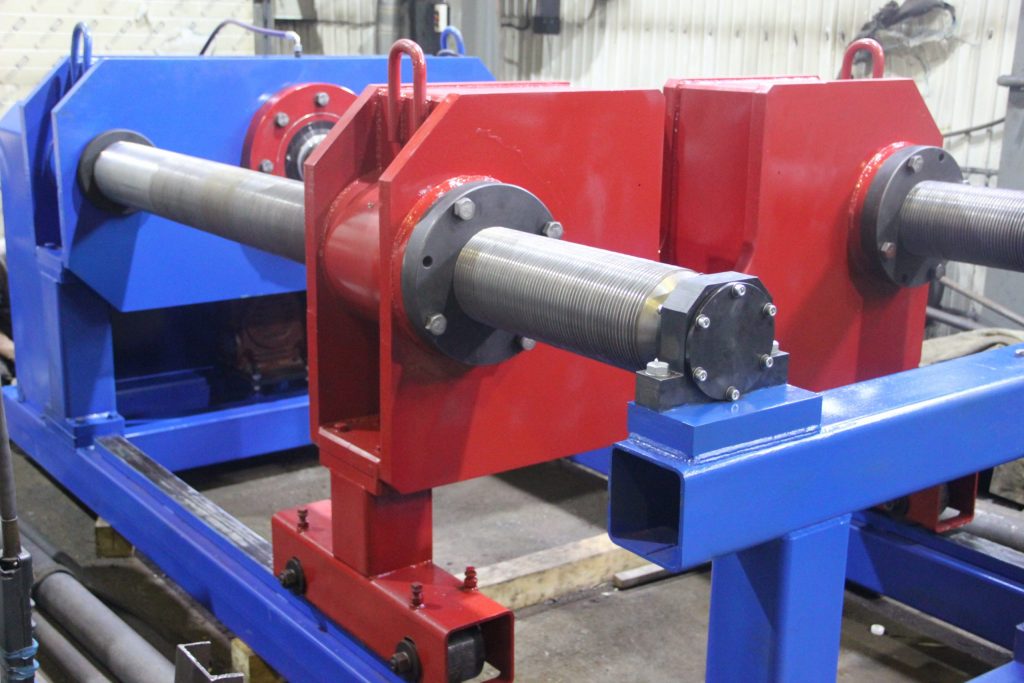

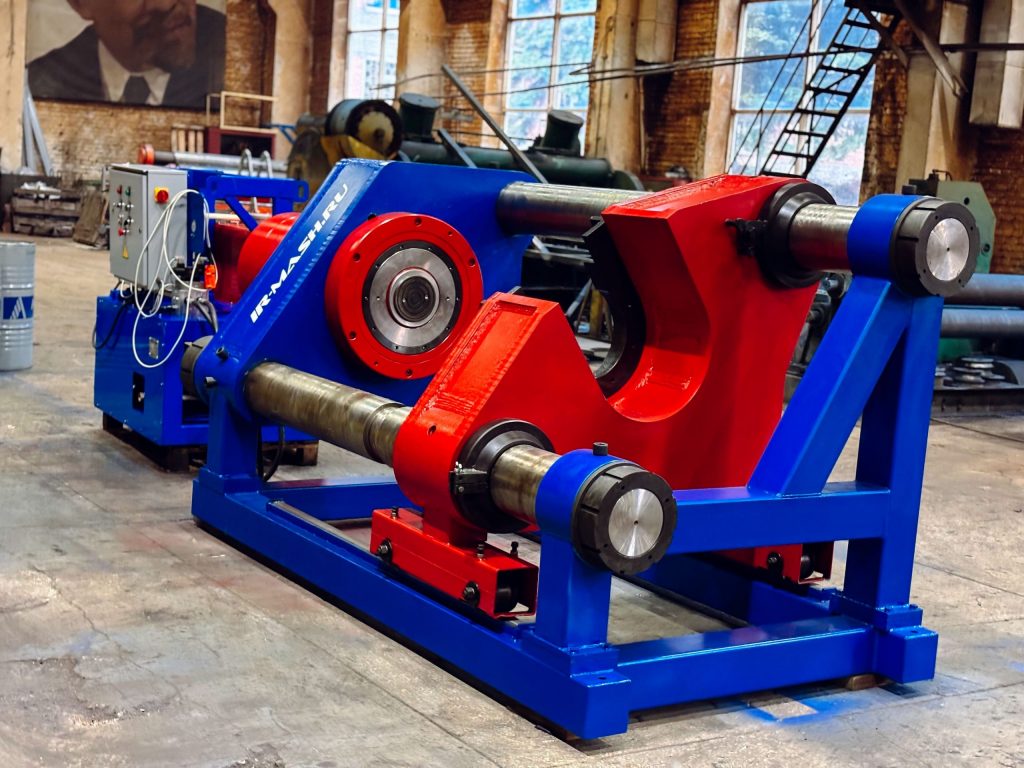

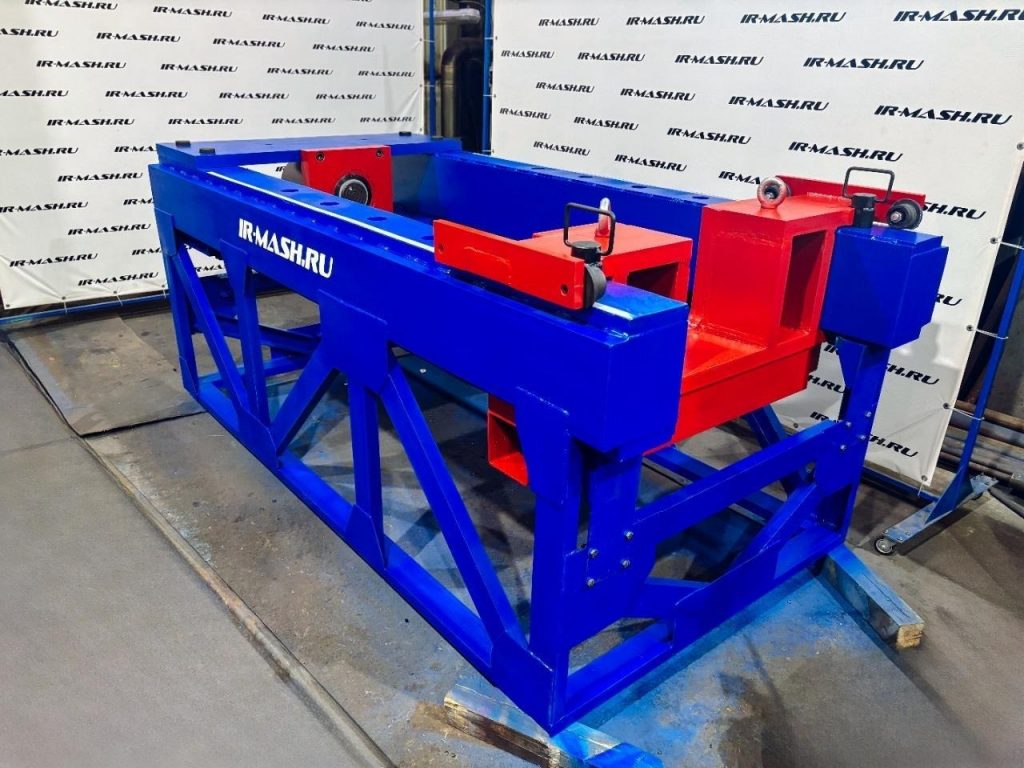

Модели горизонтальных гидравлических прессов ИРМАШ

Критерии выбора горизонтального гидравлического пресса

При выборе оборудования учитывают:

• номинальное усилие прессования;
• ход штока гидроцилиндра;
• размеры рабочего пространства;
• тип и массу обрабатываемых деталей;
• характер выполняемых операций;
• условия эксплуатации и интенсивность работы.

Правильный подбор пресса напрямую влияет на безопасность, производительность и срок службы оборудования.

Часто задаваемые вопросы

Для каких операций используется пресс горизонтальный гидравлический?
Он применяется для запрессовки, распрессовки, монтажа и демонтажа деталей.

В чем преимущество горизонтального пресса перед вертикальным?
Горизонтальное расположение цилиндра упрощает работу с длинными и тяжелыми деталями и снижает риск перекосов.

Допускается ли превышение номинального усилия?
Нет, эксплуатация пресса при превышении паспортных параметров запрещена.

Заключение

Пресс горизонтальный гидравлический является надежным и универсальным оборудованием для выполнения силовых операций в промышленности и ремонте. Соблюдение методики работы, правильный выбор модели и корректная эксплуатация обеспечивают высокую точность, безопасность и длительный срок службы оборудования.
