Описание и устройство изделия «Комплект гидравлических съемников с полым штоком (КСГ-35)»

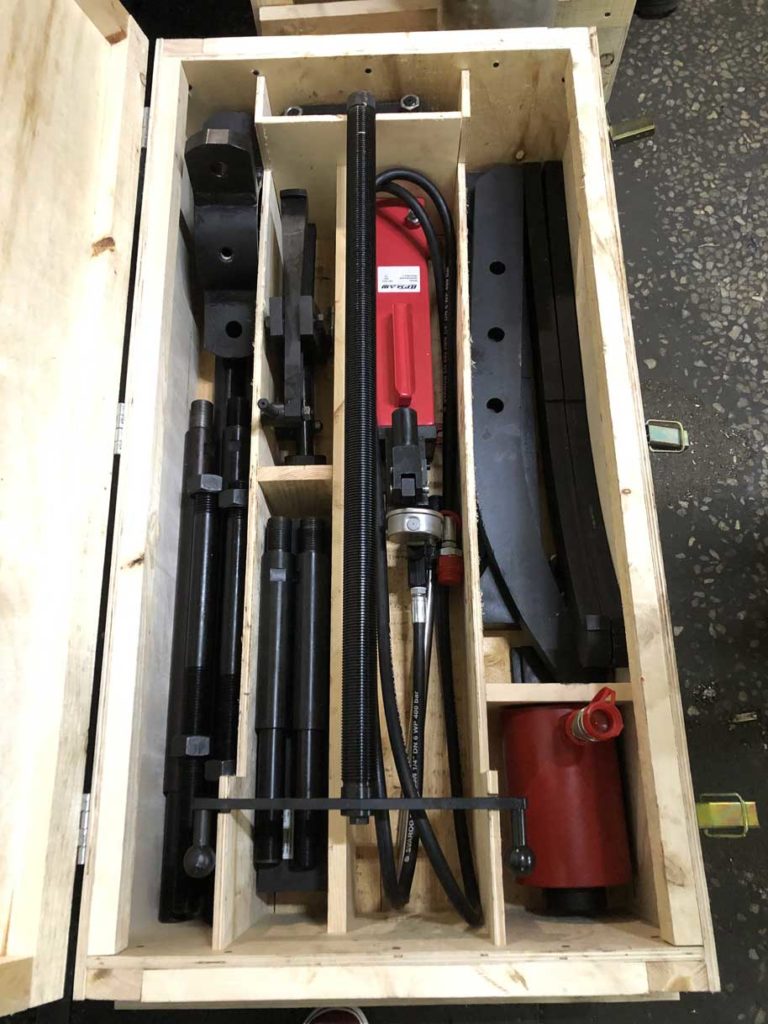

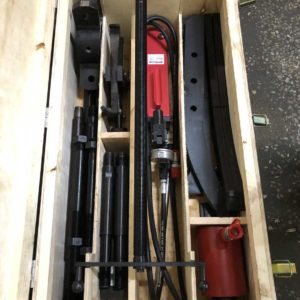

Комплект гидравлических съемников с полым штоком «Универсал» КСГ-35 включает:

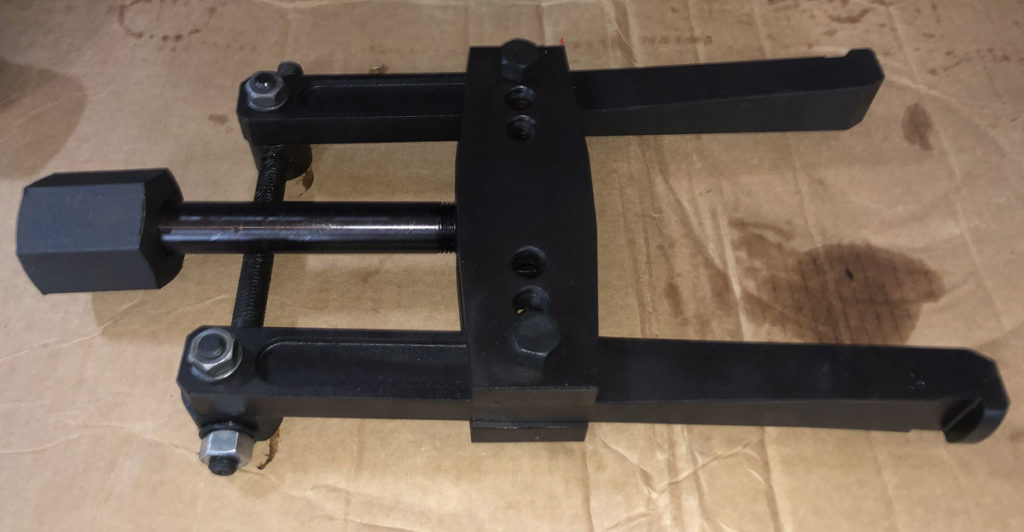

- съемник с наружным 2/3 захватом;
- съемник-хомут;
- съемник с внутренним захватом;
- манометр с адаптером;
- рукав высокого давления длиной 3 м. с полумуфтами быстроразъёмных соединений;
- ручной насос НРГ-7007;

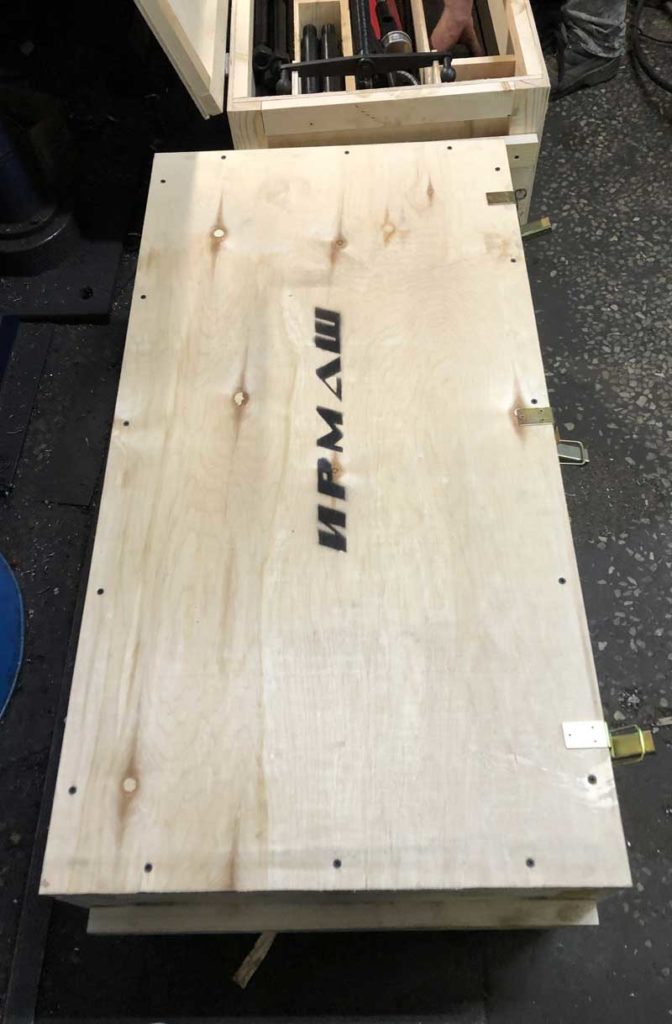

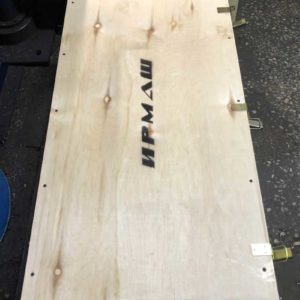

- ящик.
Применение в съёмнике гидроцилиндра с полым штоком и силовым винтом обеспечивает больший диапазон глубин захвата, точную центровку съёмника, фиксируемое положение захватов во всём диапазоне рабочих параметров созданием предварительного натяга, что исключает срыв съёмника при демонтаже деталей.
Съёмник с внутренним захватом применить для снятия детали, посаженной с натягом в отверстие (подшипники и пр.).
Съёмник-хомут обеспечивает возможность приложения тягового усилия к внутреннему кольцу подшипника, при этом, нагрузка не передаётся через тела качения, что сводит к минимуму риск повреждения подшипника.
Конструкция хомута обеспечивает надёжный захват и в том случае, когда форма детали не позволяет использовать обычный съёмник.
Возможно использование съемника с внутренним захватом совместно с съемником-хомутом, что расширяет его функции, внутренний захват применяют и для демонтажа тонкостенных деталей, установленных в отверстия.
