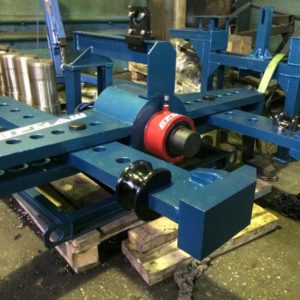

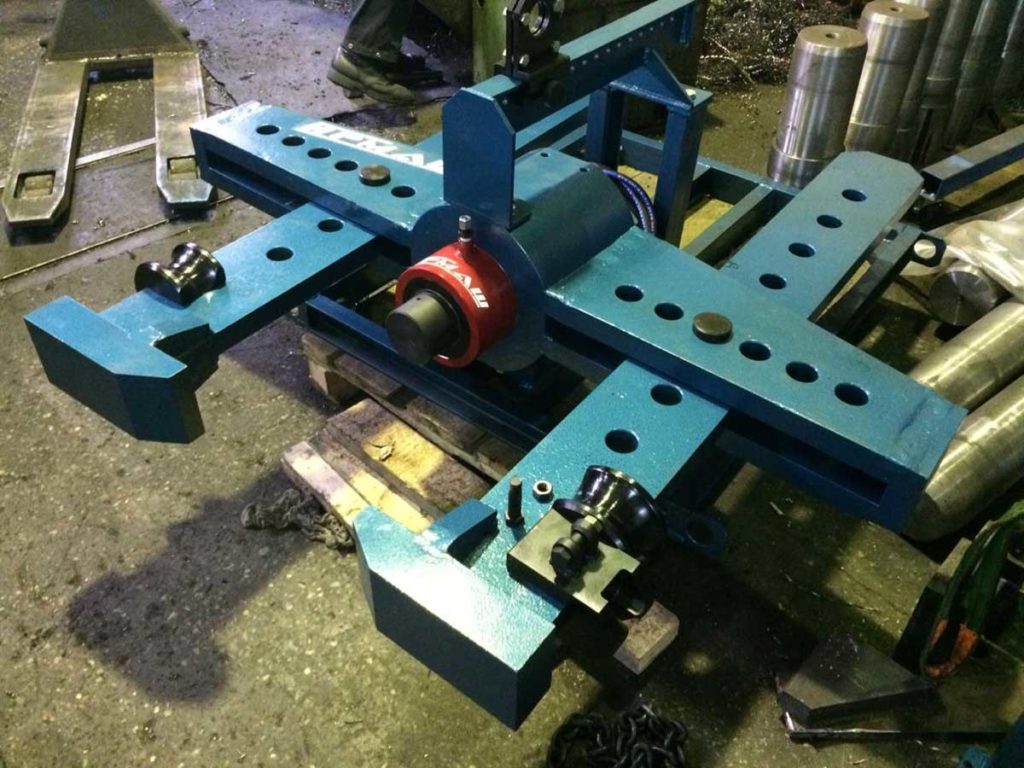

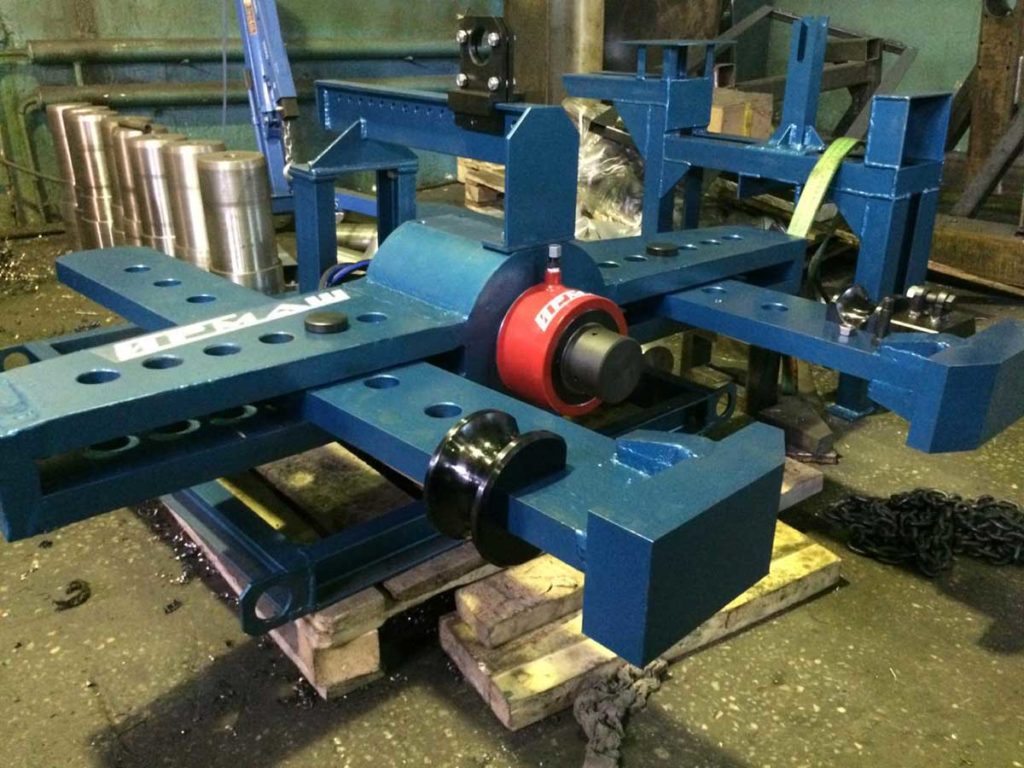

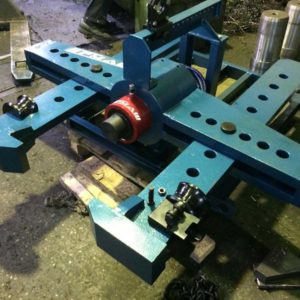

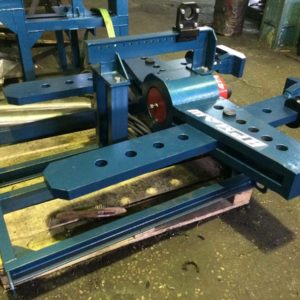

Гидравлический съемник (СГТ2100НП1100)

Запросить цену

Технические характеристики

  • Внешний диаметр захвата, мм
    от 320 до 1070
  • Глубина захвата, мм
    от 200 до 1005
  • Масса, кг
    678
  • Усилие, тс
    110
  • Номинальное давление, МПа
    70
  • Ход штока, мм
    200
  • Рабочая жидкость
    ВМГЗ ТУ 38.101479, МГЕ-10А ОСТ38 01281-82
  • Диапазон температур окружающей среды, ºС
    от -30 до +40
  • Габариты, ДхШхВ, мм
    2340х1570х752

Описание и устройство изделия «Гидравлический съемник (СГТ2100НП1100)»

Гидравлический съемник СГТ2100НП1100 предназначен для безопасного и быстрого демонтажа крупногабаритных массивных деталей, посаженных с натягом на валы.

Устройство гидравлического съемника СГТ2100НП1100 на платформе 100т.с.

Основные составные части:

  • гидроцилиндр (1);
  • насосная станция (2);
  • рама (3);
  • подвес с фиксирующим винтом (4);
  • траверса (5);
  • захваты (6);
  • фиксатор с осью (7);
  • блоки (8);
  • оси (9);
  • удлинитель (10).

Захваты (6) устанавливаются на траверсе (5). Глубину и ширину захвата можно менять переустанавливая захваты на траверсе с помощью осей (9). В центре траверсы закреплён гидроцилиндр (1). В гидроцилиндр ввёрнут удлинитель (10). На раме (3) установлены траверса и насосная станция (2).

Принцип работы гидравлического съемника СГТ2100НП1100 на платформе 100т.с.

Подвес (4) позволяет поднимать съёмник по центру тяжести. Центр тяжести, при каждом положении захватов (6) подбирается экспериментально. После определения центра тяжести подвес (4) закрепляется фиксирующим винтом.

Для предотвращения раскрытия захватов во время съёма детали, захваты соединяются цепью (на рисунке не показана). Цепь фиксируется на захватах с помощью фиксаторов с осями (7) и блоков (8).
