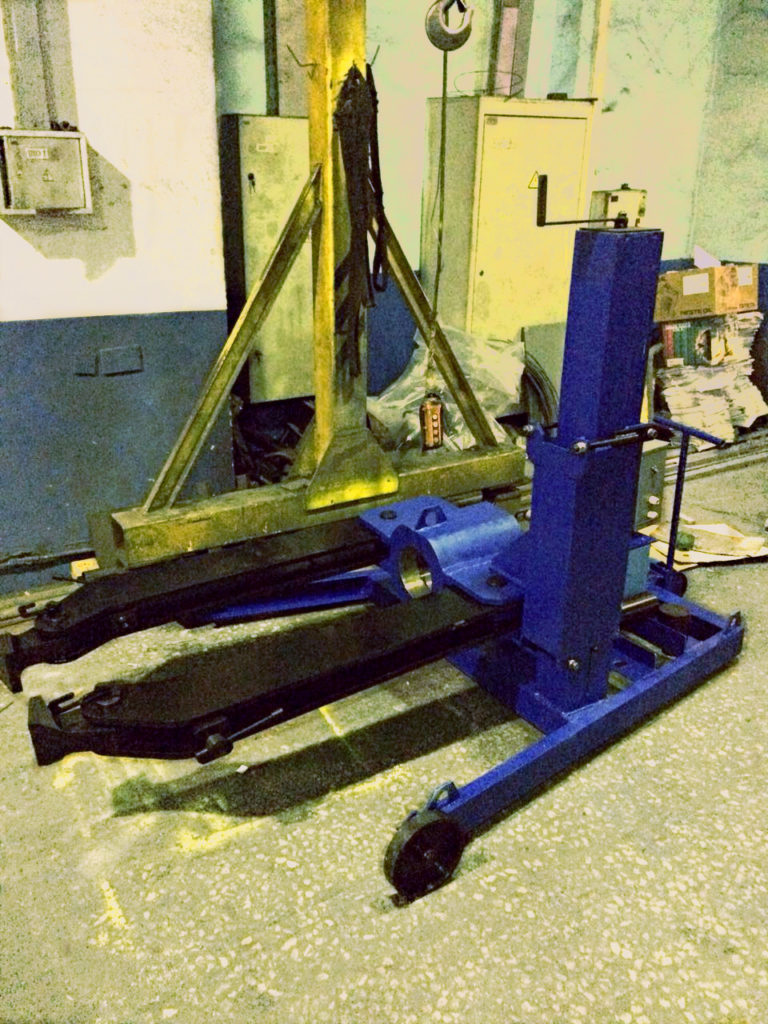

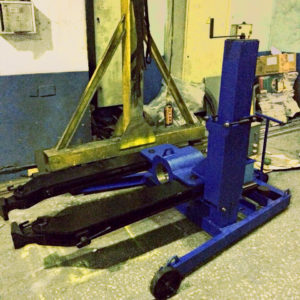

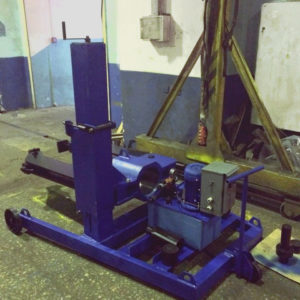

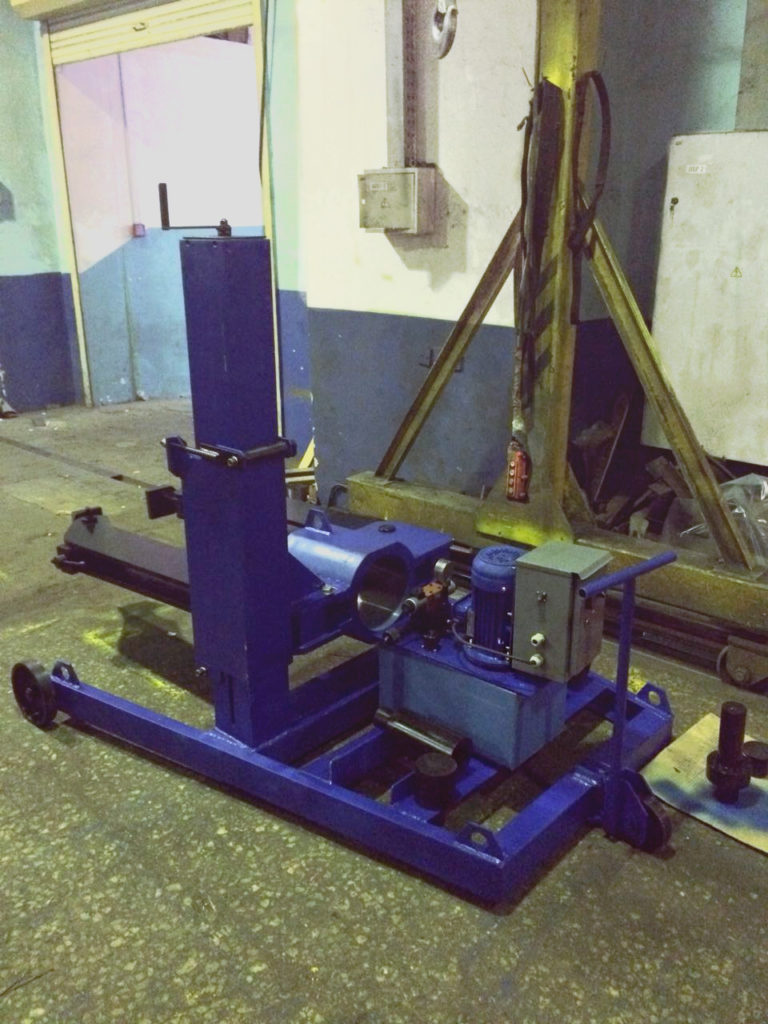

Гидравлический съемник (СГТ21001219)

Гидравлический транспортируемый съемник СГТ21001219 предназначен для безопасного и быстрого демонтажа крупногабаритных массивных деталей, посаженных с натягом на валы.

Устройство гидравлического транспортируемого съемника СГТ21001219

Основные составные части:

• съёмник (1);
• насосная станция (2);
• рама на колёсах (3);
• подъёмный механизм (4).

В съёмник ввёрнут гидроцилиндр (5). Адаптеры (9) вставляются в гидроцилиндр в различных комбинациях для изменения глубины захвата. Снимаемая деталь устанавливается по оси съёмника. Захваты (6) обхватывают снимаемую деталь. Плоскостность прилегания детали к захватам регулируется винтами регулировочными (8).

Высота центра съёмника изменяется вращением ручки (10) подъёмного механизма (4). Если высота центра снимаемой детали превышает 915мм допускается отсоединить съёмник (1) от рамы.

Перпендикулярность плоскости съёмника к снимаемой детали регулируется стяжками регулировочными (11).

Для предотвращения раскрытия захватов во время съёма детали, захваты соединяются цепью (на рисунке не показана). Цепь фиксируется на захватах с помощью фиксаторов (7).
