Домкрат натяжитель: методика, оборудование и применение

Домкрат натяжитель – это специализированное гидравлическое оборудование, предназначенное для контролируемого натяжения арматурных канатов при производстве железобетонных конструкций с применением метода предварительного напряжения. Метод применяется при строительстве мостов, путепроводов, балок, ригелей, плит перекрытия и т.д.

Домкрат-натяжитель представляет собой гидравлический домкрат с полым штоком, оснащённый двумя цанговыми зажимами для захвата арматурного каната. При подаче давления от насосной станции создаётся усилие, необходимое для натяжения каната.

Где применяется метод натяжения арматурных канатов

Метод натяжения с использованием домкратов-натяжителей применяется при:

• изготовлении предварительно напряжённых железобетонных конструкций;
• строительстве мостов, эстакад, транспортных развязок;
• производстве балок, ригелей, плит перекрытия;
• устройстве монолитных и сборно-монолитных конструкций;
• реконструкции и усилении строительных сооружений.

Домкрат-натяжитель используется до бетонирования или инъектирования каналов, строго в соответствии с проектной документацией.

Методика натяжения арматуры домкратом-натяжителем

Методика натяжения арматурных канатов включает несколько последовательных этапов.

1. Подготовка оборудования

Перед началом работ домкрат-натяжитель подключается к насосной станции через рукава высокого давления. Из гидросистемы обязательно удаляется воздух, проверяется герметичность соединений и исправность манометра.

2. Установка арматурных канатов

Канаты пропускаются через каналообразователи и анкерные устройства. Свободная длина каната должна обеспечивать полный ход штока домкрата.

3. Предварительное натяжение

Выполняется предварительное натяжение канатов при пониженном давлении (обычно 30–50 % от расчётного). Это необходимо для выравнивания усилий и устранения технологических зазоров.

4. Основное натяжение

После предварительного этапа давление в системе увеличивается до значения, соответствующего проектному усилию. Усилие контролируется по манометру и пересчитывается в тонны согласно таблице пересчёта.

5. Фиксация и снятие домкрата

После достижения требуемого усилия канат фиксируется анкерным устройством, давление сбрасывается, домкрат-натяжитель снимается и переводится к следующему канату.

Оборудование для натяжения арматурных канатов

Однопрядные домкраты-натяжители арматурного каната

предназначены для натяжения одного каната диаметром 12–16 мм.

Применяются при:

• поочерёдном натяжении канатов;
• работах с ограниченным пространством;
• необходимости высокой точности натяжения каждого каната.

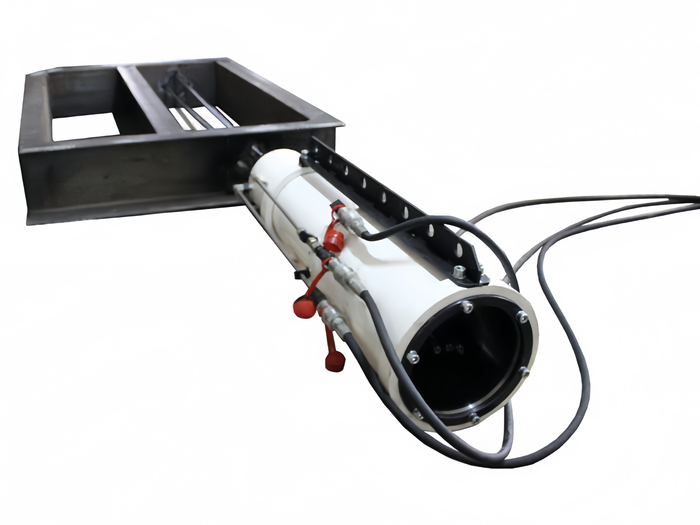

Многопрядные домкраты-натяжители

позволяют одновременно натягивать несколько арматурных канатов, что существенно сокращает время выполнения работ.

Используются при:

• массовом производстве ЖБИ;
• строительстве мостовых конструкций;
• натяжении пучков из 3, 4 и более канатов.

Преимущества применения домкратов-натяжителей ИРМАШ

Использование домкратов-натяжителей ИРМАШ обеспечивает:

• точное соответствие проектным усилиям натяжения;
• снижение риска повреждения арматурных канатов;
• повышение надёжности и долговечности конструкций;
• соответствие требованиям ГОСТ и строительных норм.

Заключение

Домкрат натяжитель является ключевым элементом технологии предварительного напряжения арматуры. Правильный выбор оборудования и соблюдение методики натяжения напрямую влияют на прочность, надёжность и срок службы железобетонных конструкций.
