Комплект гидравлического оборудования из легкого сплава для постановки на рельсы железнодорожного подвижного состава


Назначение комплекта гидравлического оборудования

Комплект гидравлического оборудования из легкого сплава для постановки на рельсы железнодорожного подвижного состава (далее комплект оборудования) предназначен для подъема, перемещения, горизонтирования и установки на рельсы единиц подвижного состава, от трамвайного вагона и вагона метро до тяжеловесных и сверхтяжеловесных локомотивов, моторных вагонов новейшей конструкции и транспортных средств, применяющихся на металлургических и других предприятиях.

Комплект оборудования также может применяться для подъёма и перемещения мостов и других различных металлических конструкций.

Комплект оборудования эксплуатируется при температуре окружающего воздуха в интервале от минус 30˚С до плюс 40˚С и относительной
25˚С), скорости ветра у поверхности земли до 20 м/c.

Преимущества комплекта гидравлического оборудования

  • Малый вес, за счет применения легких сплавов.
  • Малые габариты, за счет оптимальной конструкции.
  • Долговечность и надежность конструкции за счет применения современных качественных покрытий рабочих поверхностей домкратов.
  • Присоединительные элементы позволяют использовать данное оборудование совместно или взамен распространенного оборудования фирмы HOESCH MFD (Германия)

Общее устройство, принцип действия и работа комплекта оборудования

Приводным агрегатом для гидравлического оборудования служат насосные установки с приводом, как от двигателя внутреннего сгорания, так и от электродвигателя.
Соединение гидравлического оборудования производится рукавами высокого давления. Рукава заполнены маслом и оснащены быстроразъемными соединениями с отсечными клапанами, которые позволяют вручную соединить и разъединить насосную установку с гидравлическим оборудованием без потерь рабочей жидкости из рукавов и проникновения воздуха в гидравлическую систему.

При необходимости для создания рабочего давления в исполнительных устройствах может использоваться ручной насос.

Управление выдвижением и убиранием штоков в домкратах и гидроцилиндрах производиться командами с пульта управления.

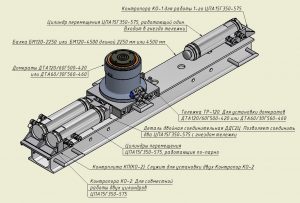

Состав комплекта

  • Насосные станции с электроприводом мод. НЭР30-10А63Т1, НЭР30-5,7А40Т1 и НЭР30-3,6А20Т1
  • Насосные станции с бензоприводом мод. НБР30-11А63-1, НБР30-7А40-1 и НБР30-4А20-1
  • Комплект рукавов высокого давления
  • Домкрат телескопический алюминиевый мод. ДТА120/60Г500-420
  • Домкрат телескопический алюминиевый мод. ДТА60/30Г560-460
  • Домкрат гидравлический ступенчатого подъёма алюминиевый (в комплект входит домкрат ДГА120Г120-315) мод. ДСА120Г120-315/815
  • Цилиндр перемещения алюминиевый двухстороннего действия мод. ЦПА15Г350-575
  • Контропора мод. КО-1
  • Контропора двойная мод. КО-2
  • Контрплита мод. КП(КО-2)
  • Деталь двойная соединительная мод. ДДС2Ц
  • Тележка роликовая мод. ТР-120
  • Балка мостового типа мод. БМ120-2250
  • Балка мостового типа мод. БМ120-4500
  • Насос гидравлический с ручным приводом с гидрораспределителем мод. НРГ8160Р

В зависимости от конкретных условий применения и потребностей заказчика (эксплуатирующей организации) заказ оборудования может производиться в любой комплектации, как по номенклатуре, так и по количеству, необходимыми заказчику.
